5 Zhejiang Neoden T echnol ogy Co., Ltd 1.2 Struc ture o f Neoden 9 Figure 2-Ports and Ap pearan ce （ 1 ） W arning Light （ Tri ple Color ） （ 7 ） USB port （ 2 ） Safety c over （ 8 ） Pause button （ 3 ） Front Feed er Slots 1…
4
Zhejiang Neoden Technology Co., Ltd
1. Equipment installation and precautions
1.1 Machine Dimension
Figure 1- Machine dimension
5
Zhejiang Neoden Technology Co., Ltd
1.2 Structure of Neoden9
Figure 2-Ports and Appearance
（1）Warning Light（Triple Color） （7） USB port
（2）Safety cover （8）Pause button
（3）Front Feeder Slots 1-33（Reference value representation)
（4）Electric Feeder Port （9）Mouse keyboard bracket
（5）Display （10）Power Switch
（6）Emergency Button （11）Air source input
（12）Heavy load pedestal
（8）
（3）
（9）
（1）
（2）
（4）
（5）
（6）
（7）
（10）
（11）
（12）
6
Zhejiang Neoden Technology Co., Ltd
1.3 Working Area Structure

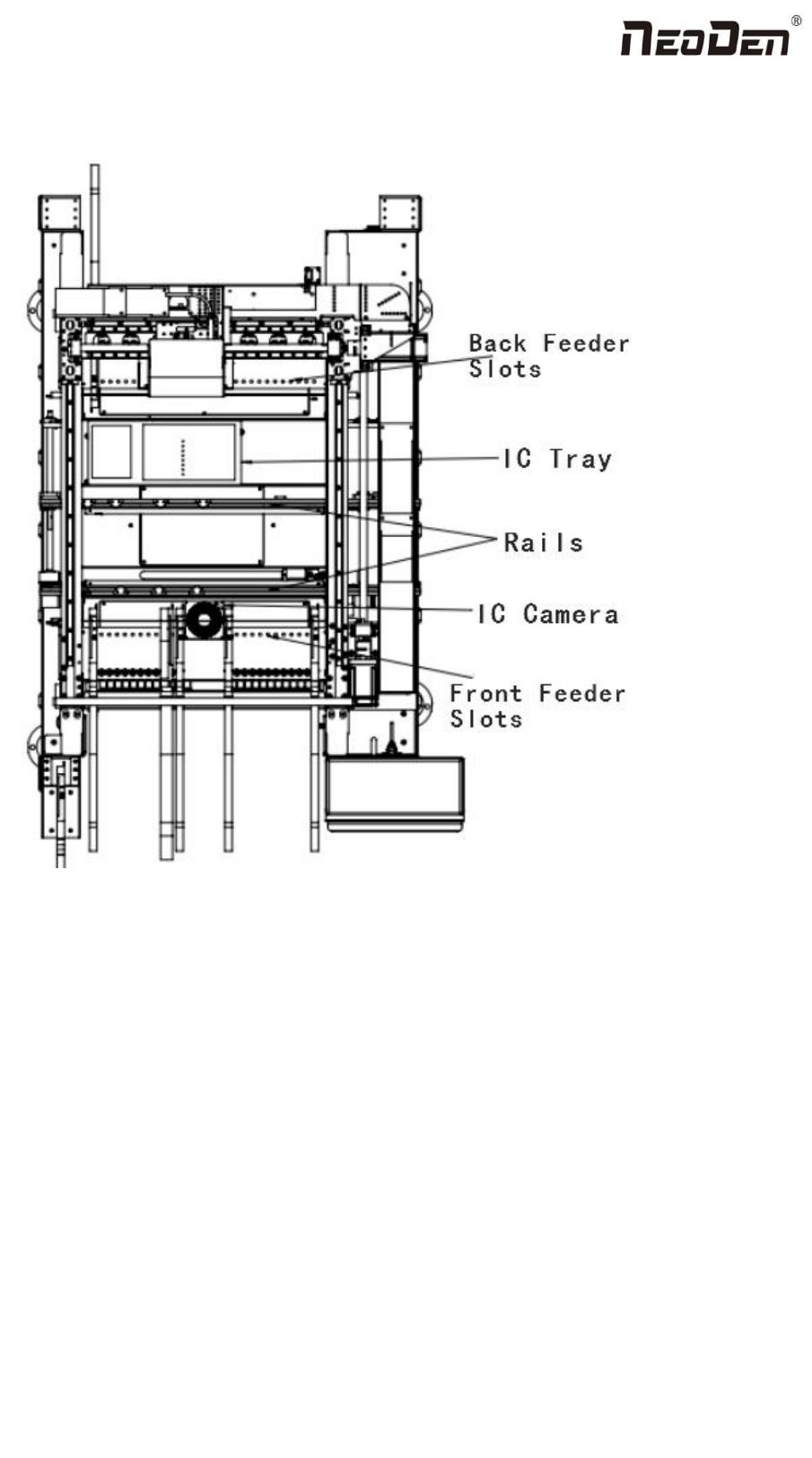

Figure 3- Top view of main mounting area
