1 Einleitung

1.1 Sicherheitshinweise

10 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 10/2018

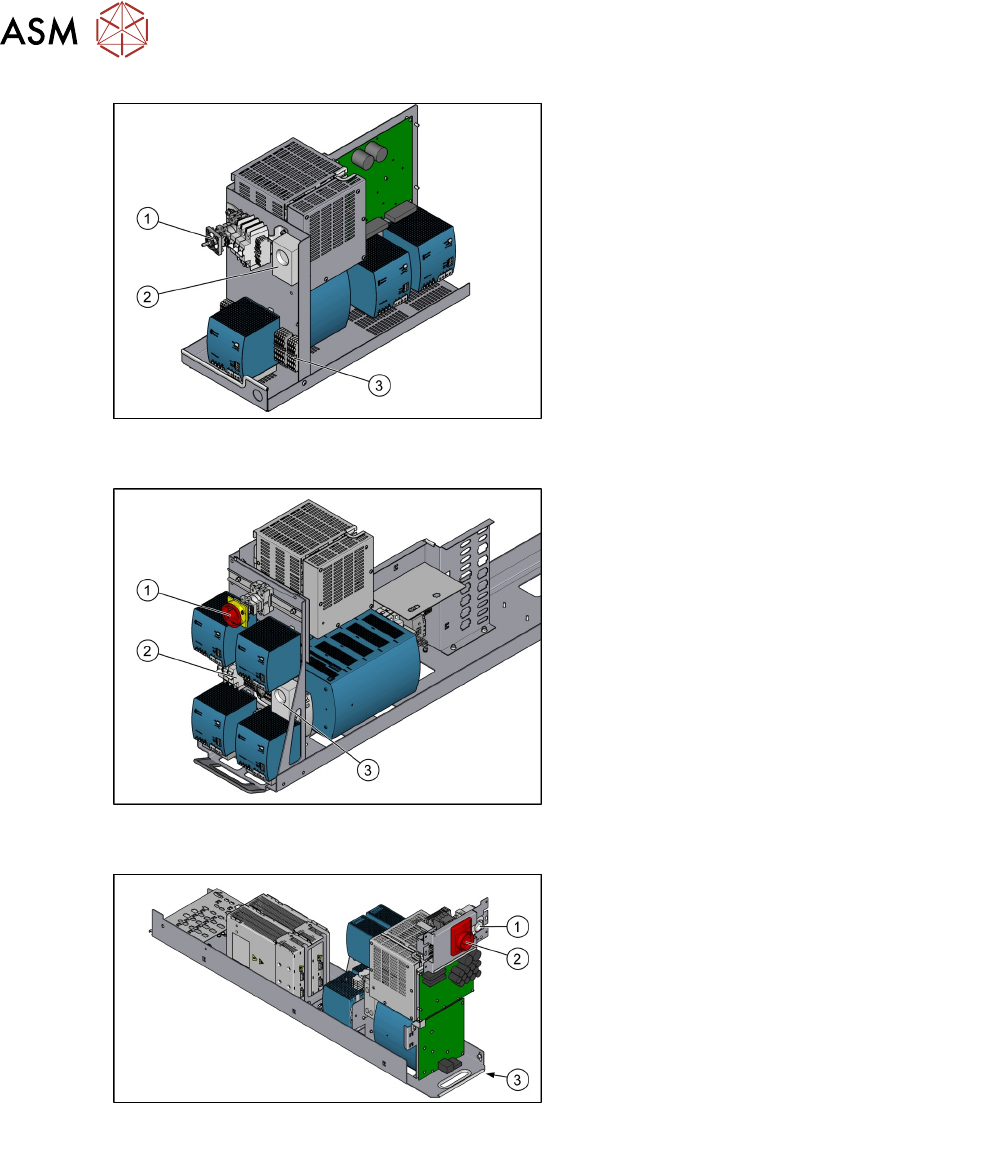

Abb.1: Stromversorgungseinschub (SIPLACESX1/SX2,

SMPS)

1. Hauptschalter (S1)

2. Servicesteckdose (X98)

3. Netz-Anschlussklemmen (X94) für das

Netzversorgungskabel

Abb.2: Stromversorgungseinschub

(SIPLACEX‑SerieS, SMPS)

1. Hauptschalter (S1)

2. Netz-Anschlussklemmen (X95) für das

Netzversorgungskabel

3. Servicesteckdose (X98)

Abb.3: Stromversorgungseinschub (SIPLACE TX-Serie,

SMPS)

1. Servicesteckdose

2. Hauptschalter

3. Anschluss für Netzversorgungskabel

1 Einleitung

1.1 Sicherheitshinweise

Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 10/2018

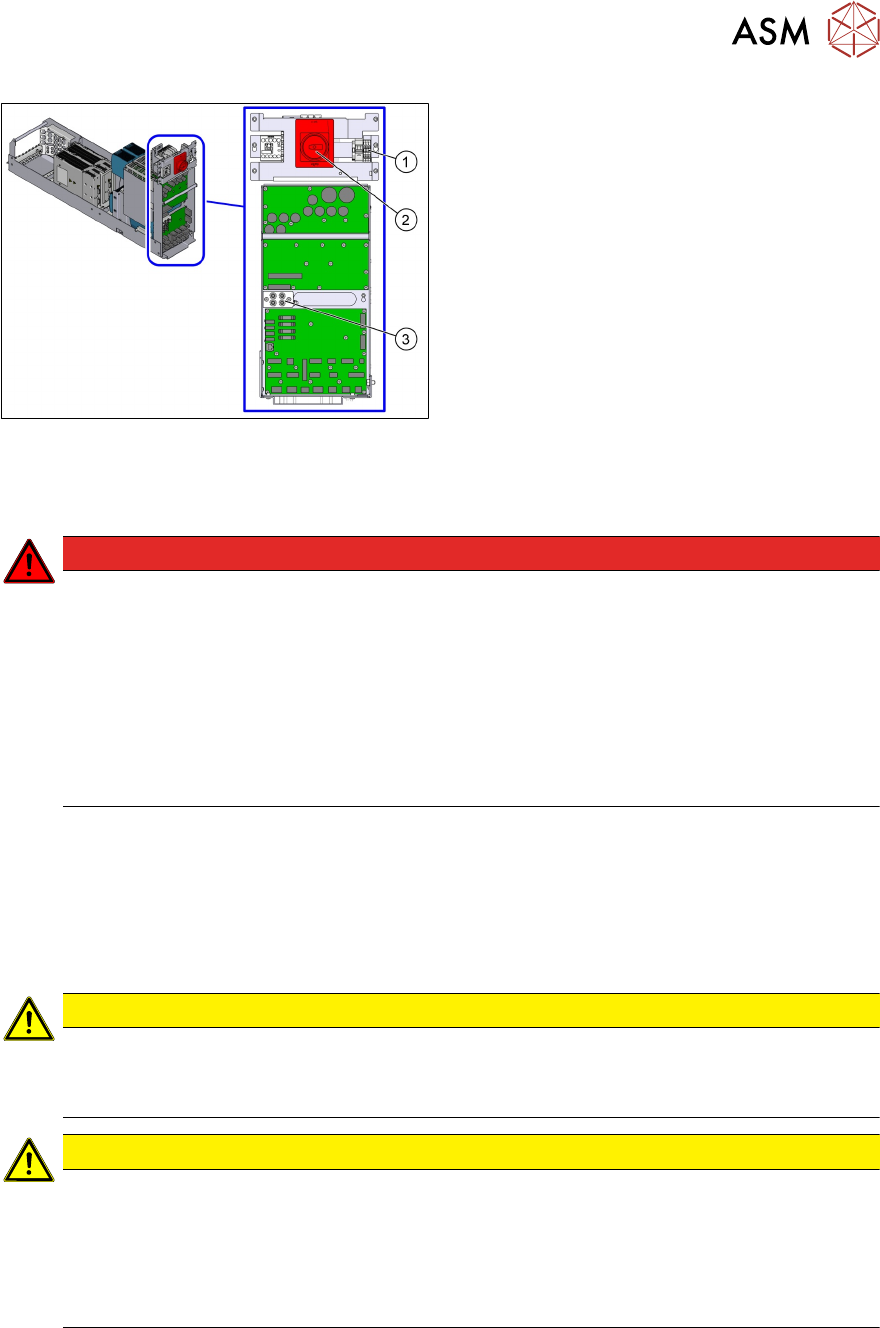

Abb.4: Stromversorgungseinschub (SIPLACE TX V2-

Serie, SMPS)

1. Prüfklemmen für Netzspannung

2. Hauptschalter

3. Prüfpunkte für Spannungsfreiheit

(160VDC/300VDC)

Der Anschluss für das Netzversorgungskabel

befindet sich an Sektor1.

Hauptschalter ausgeschaltet – Maschine vom Netz abgeklemmt

GEFAHR

Lebensgefährliche Spannungen im Stromversorgungseinschub!

Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch

in ausgeschaltetem Zustand der Maschine und mit gezogenem Netzstecker noch für ca.

fünf Minuten lang lebensgefährliche Spannungen führen können.

► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-

schub durchführen.

► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM

geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung

und der Schütz-Sicherheitsabschaltung (CSB) durchführen.

Druckluftverhältnisse in der Maschine nach Abschalten des Hauptschalters

Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für die Maschine schließt

das elektrisch gesteuerte Hauptventil der Drucklufteinheit. Der Druck fällt innerhalb von fünf Sekun-

den auf 0 MPa (0bar) ab.

1.1.4 Sicherheitshinweise zur Druckluftversorgung

VORSICHT

Verletzungsgefahr durch Druckluft!

Es besteht Verletzungsgefahr beim Abziehen von Druckluftleitungen.

► Ziehen Sie niemals Druckluftleitungen ab, welche unter Druck stehen.

VORSICHT

Längere Unterbrechung der Druckluft kann Beschädigungen hervorrufen.

Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal

30Minuten unterbrechen.

► Brauchen Sie für die Arbeiten am Pneumatiksystem länger, so müssen Sie die

Maschine am Hauptschalter ausschalten und diese von der Druckluftversorgung

trennen.

1 Einleitung

1.1 Sicherheitshinweise

12 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera

Typ 25/33 10/2018

1.1.5 Sicherheitshinweise zu Arbeiten am Schneidgerät

WARNUNG

Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.

Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren Sie die

BE‑Wagen aus der Maschine und trennen Sie die Maschine von der Netz- und Druckluft-

versorgung.

► Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.

► Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.

► Greifen Sie nicht in das Schneidgerät.

VORSICHT

Bei Arbeiten am Schneidgerät besteht Verletzungsgefahr.

Setzen Sie das ausgebaute Schneidgerät niemals auf Ihrem Körper (z.B. Knie, Ober-

schenkel) ab. Stellen Sie auch nicht Ihre Füße darunter.

► Tragen Sie feste Schutzhandschuhe.

► Nehmen Sie beim Aus- und Einbau das Schneidgerät nur links und rechts außen.

1.1.6 Sicherheitshinweise zum Portal

VORSICHT

Beim Verschieben des Portals kann der Bestückkopf beschädigt werden.

Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte:

► Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestück-

kopf drücken.

► Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.
