3 Einbau
3.2 Abwurfbehälter umbauen
32 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

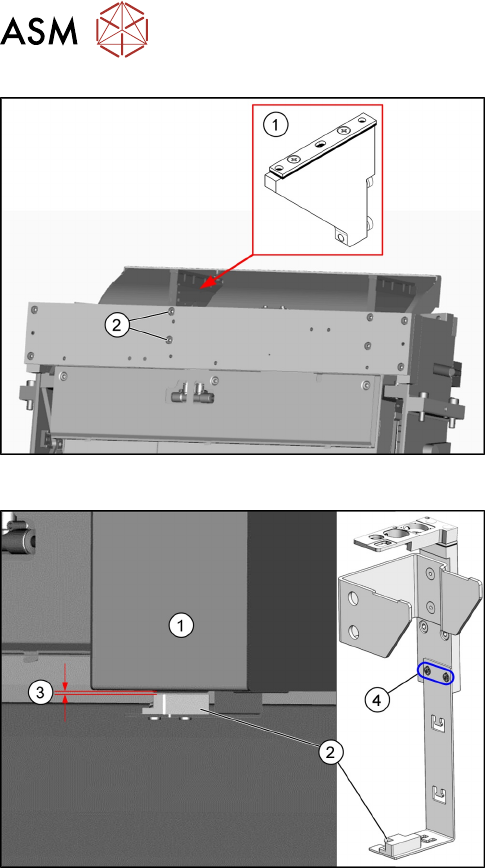

Abb.31: PPW-Halter montieren
► Montieren Sie den rechten PPW-Halter(1)
mit zwei Befestigungsschrauben
DIN 7984-M6 x 12-A2-70 [03081847-xx](2).
Der rechte PPW-Halter wird durch die mit-
gelieferte Version ohne Pipettenstation ersetzt.
► Montieren Sie den PPW und die Pipettenstation
noch nicht.
Abb.32: Sensor einstellen
1. Abwurfbehälter
2. Sensor
3. Abstand 2,0+/‑1,0mm
4. Befestigungsschrauben zur Höheneinstellung
des Sensors
► Setzen Sie den Abwurfbehälter ein.
► Stellen Sie den Sensor auf einen Abstand von
2,0+/‑1,0mm zum Abwurfbehälter ein.
3 Einbau
3.3 Stationäre Kamera Typ SST25 einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
33
3.3 Stationäre Kamera Typ SST25 einbauen
Dieser Abschnitt beschreibt den Einbau einer stationären Kamera vom Typ SST25 GigE.
Für den Einbau einer stationären Kamera vom Typ SST33 GigE lesen Sie den Abschnitt 3.4 "Sta-
tionäre Kamera Typ SST33 einbauen" [}37].
DIP-Schalter einstellen

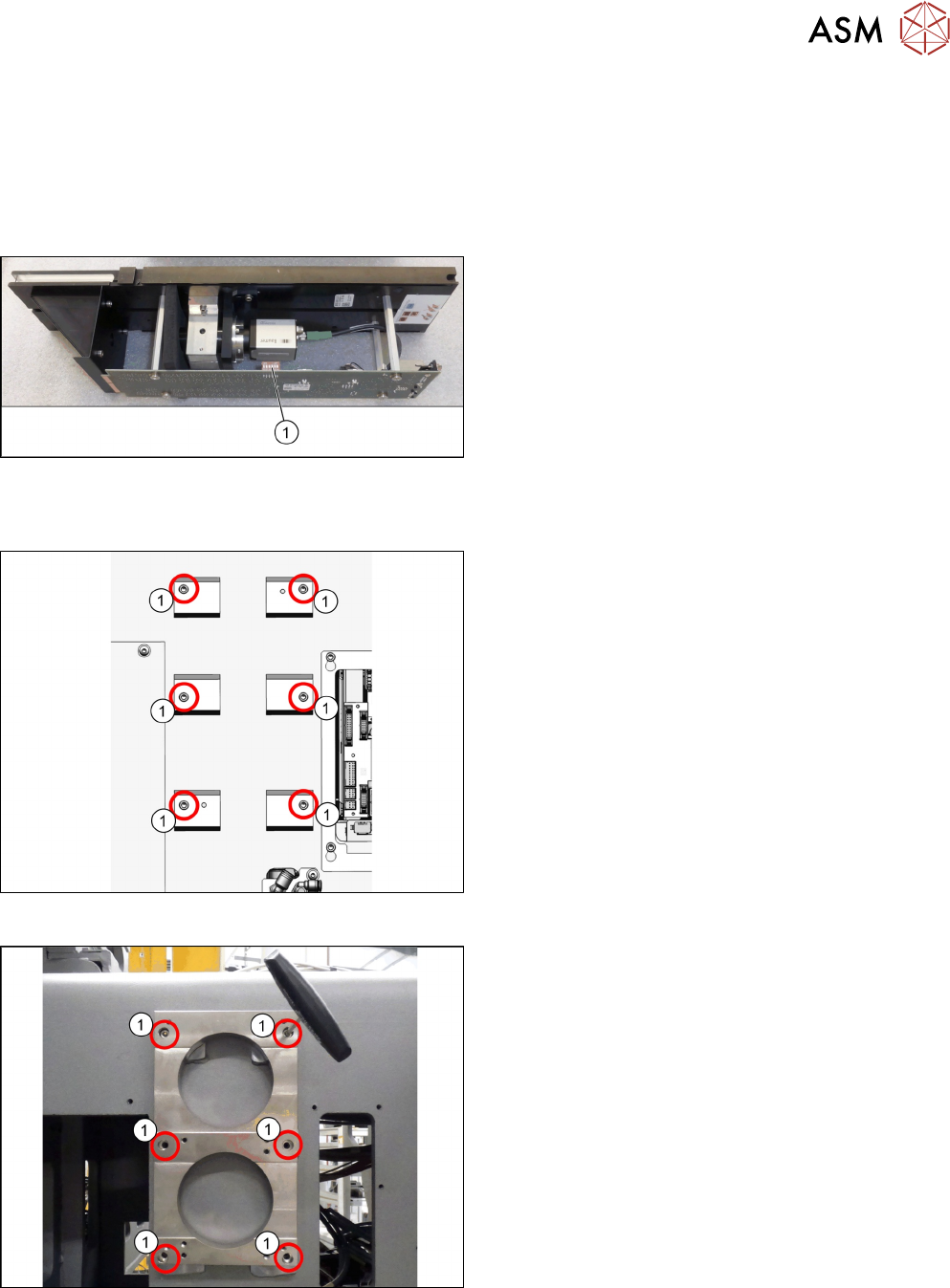

Abb.33: DIP-Schalter einstellen
► Stellen Sie die DIP-Schalter(1) ein:
S1.1 bis S1.6: OFF
(Siehe auch 4.2.1.1 "Vision LED Controller
VLC25 GigE DTC [03117587-xx]" [}52]).
Infrastrukturplatte montieren
Abb.34: Anschraubpunkte Kameradistanzplatte
1. Sechs Anschraubpunkte für Kameradistanzplatte
Abb.35: Kameradistanzplatte
► Schrauben Sie die Kameradistanzplatte
[03136559-xx] mit den sechs Schrauben
[03042574-xx] (1) an den Blöcken fest.
3 Einbau
3.3 Stationäre Kamera Typ SST25 einbauen
34 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

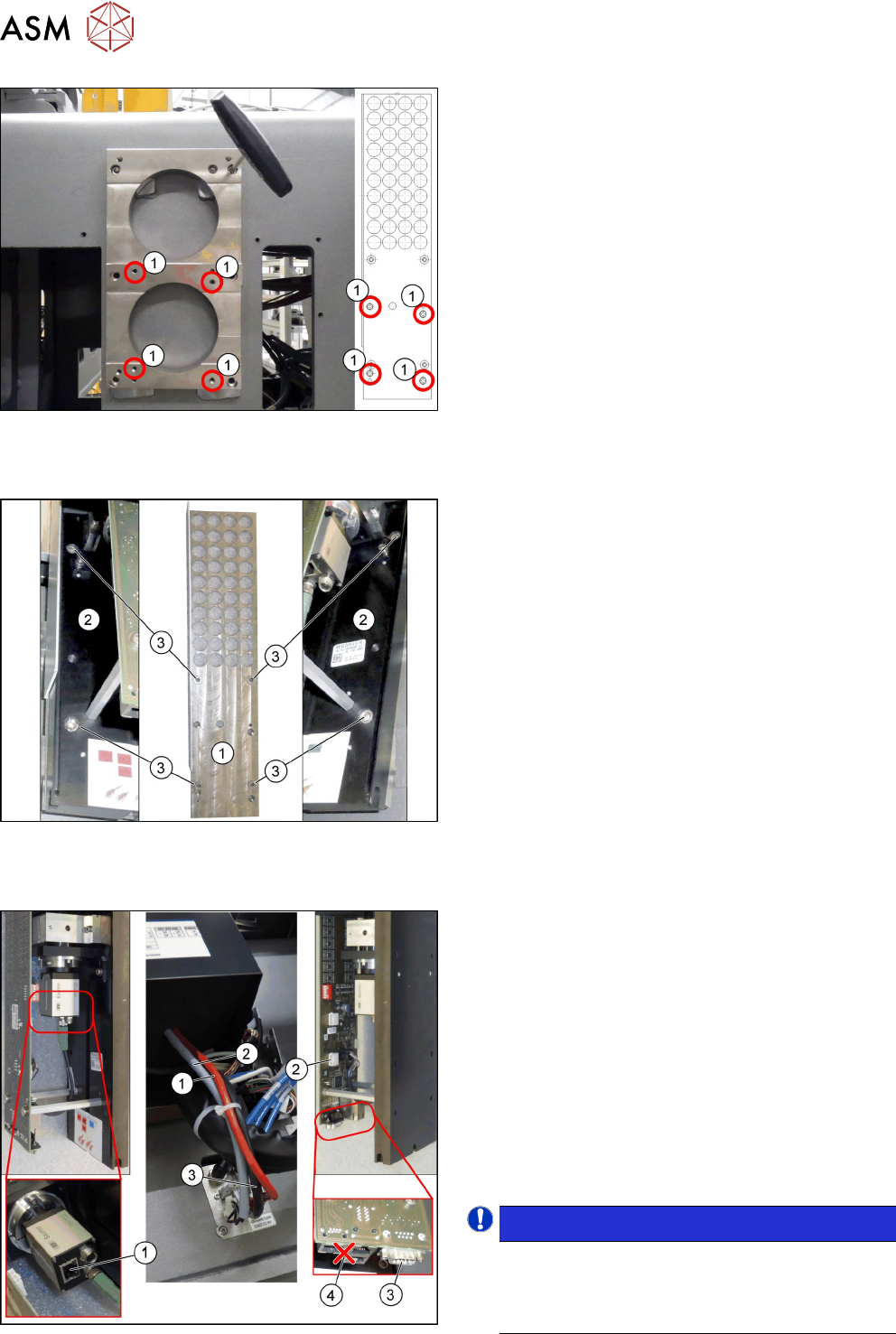

Abb.36: Infrastrukturplatte montieren
1. Vier Befestigungsschrauben der Infrastruktur-
platte DIN912-M6x12-A2-70[03045087‑xx]
2. Infrastrukturplatte FC [03077911‑xx]
► Befestigen Sie die Infrastrukturplatte
[03077911‑xx] mit den vier Schrauben (1) an der
Kameradistanzplatte.
Kamera-Grundeinheit montieren
Abb.37: Kamera-Grundeinheit montieren
1. Infrastrukturplatte
2. Kamera-Grundeinheit
3. Vier Befestigungsschrauben der Kamera-Grund-
einheit
ISO4762-M6x20-A2-70 [03042574‑xx]
► Heben Sie die Kamera-Grundeinheit von oben an
die Einbauposition.
► Befestigen Sie die Kamera-Grundeinheit mit vier
Schrauben auf der Infrastrukturplatte.
Elektrische Verbindungen herstellen
Abb.38: Elektrische Verbindungen herstellen
1. a) GigE-Kabel W3: Verlaeng. Kamerabus
stat. Kamera [03148099-xx]
b) Anschluss für GigE-Kabel
2. a) Power-Kabel: Verlaengerung Power
stat. Kamera W1[03148097-xx]
b) Anschluss für Power-Kabel
3. a) CAN-Bus-Kabel W2: Verlaengerung CAN-Bus
sta. Kamera [03148098-xx]
b) Anschluss für CAN-Bus-Kabel
4. Multiplexer (wird nicht verwendet)
► Schließen Sie die Kabel an.
 HINWEIS!
Achten Sie darauf, das GigE-Kabel korrekt anzu-
schließen.
Der Multiplexer-Anschluss am unteren Ende der
Platine wird nicht verwendet.
.
