3 Einbau
3.2 Abwurfbehälter umbauen
30 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

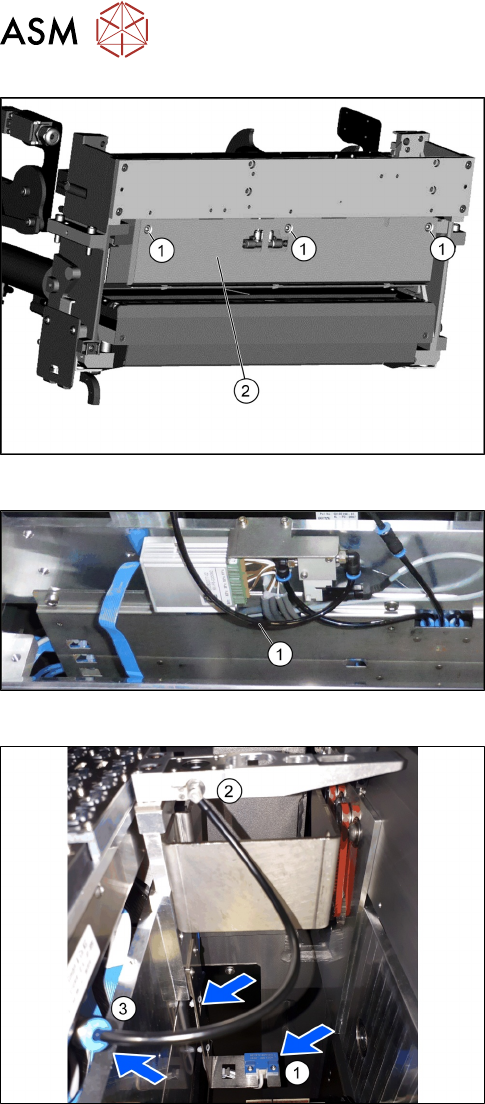

Abb.25: Hintere Abdeckung demontieren
► Entfernen Sie die drei Befestigungsschrauben(1)
der hinteren Abdeckung(2).
Die Abdeckung kann nun ein Stück zur Seite gescho-
ben und abgenommen werden. Dies erleichtert das
nachfolgende Einfädeln des Sensorkabels und des
verlängerten Pneumatikschlauches.
Abb.26: Sensor umbauen
► Schieben Sie den Sensor und den verlängerten
Pneumatikschlauch durch die Öffnung(1) an der
vorderen Abdeckung.
Abb.27: Sensorkabel und Pneumatikschlauch
1. Verlegung des Sensorkabels
2. Anschluss des Pneumatikschlauches
3. Verlegung des Pneumatikschlauches
3 Einbau
3.2 Abwurfbehälter umbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
31
Abb.28: Hintere Abdeckung montieren
► Befestigen Sie die hintere Abdeckung(2) mit drei
Befestigungsschrauben(1).
Das Sensorkabel, gemeinsam mit dem Adapter-
BG Pipettenstation TX V2, wird dabei durch die
Öffnung(3) in der Abdeckung geführt.
VORSICHT!
Achten Sie darauf, keine Schläuche oder Kabel
zu klemmen.
.
Abb.29: Abwurfbehälter-Halter montieren
1. Pipettenstation [03106821‑xx]
Die Pipettenstation wird erst nach der Messung
der Höhe montiert.
2. Befestigungsschrauben der Pipettenstation
[00333782‑xx]
3. Befestigungsschrauben Haltewinkel ISO10642-
M5x10-A2-70 [03082832‑xx]
4. Befestigungsschrauben des gesamten Halters
am BE-Einzug DIN7984-M6x12-A2-70
[03081847‑xx]
5. Befestigungsschrauben ISO 7380-2 M 3 x 6-
A2-70 [03099571-xx] zur Höheneinstellung des
Sensors
6. Drei Ösen für Kabelbinder
7. Sensor [03088550‑xx]
Es wird der bereits am Einzug verbaute und
verlegte Sensor verwendet.
► Montieren Sie die Einzelteile des Abwurfbehälter-
Halters.
► Sichern Sie das Sensorkabel mit Kabelbindern
an den drei Ösen.
Abb.30: Abwurfbehälter-Halter montieren
► Montieren Sie den Abwurfbehälter-Halter mit
zwei Befestigungsschrauben DIN7984-M6x12-
A2-70 [03081847-xx](1) am BE-Einzug.
Schieben Sie das Sensorkabel und den Adapter-
BG Pipettenstation TX V2 dabei möglichst weit
hinter die Abdeckung und stecken Sie den
Pneumatikschlauch an die Pipettenstation an.
VORSICHT!
Befindet sich zu viel Kabel vor der Abdeckung,
kann dieses durch den Abwurfbehälter
beschädigt werden.
.
3 Einbau
3.2 Abwurfbehälter umbauen
32 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
Abb.31: PPW-Halter montieren
► Montieren Sie den rechten PPW-Halter(1)
mit zwei Befestigungsschrauben
DIN 7984-M6 x 12-A2-70 [03081847-xx](2).
Der rechte PPW-Halter wird durch die mit-
gelieferte Version ohne Pipettenstation ersetzt.
► Montieren Sie den PPW und die Pipettenstation
noch nicht.
Abb.32: Sensor einstellen
1. Abwurfbehälter
2. Sensor
3. Abstand 2,0+/‑1,0mm
4. Befestigungsschrauben zur Höheneinstellung
des Sensors
► Setzen Sie den Abwurfbehälter ein.
► Stellen Sie den Sensor auf einen Abstand von
2,0+/‑1,0mm zum Abwurfbehälter ein.
