3 Einbau 3.5 Mechanische Arbeiten abschließen 42 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 10/2018 Abb.55: Oberteil aufsetzen und Einbauhöhe p…
3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
41
Untere Abdeckung einhängen

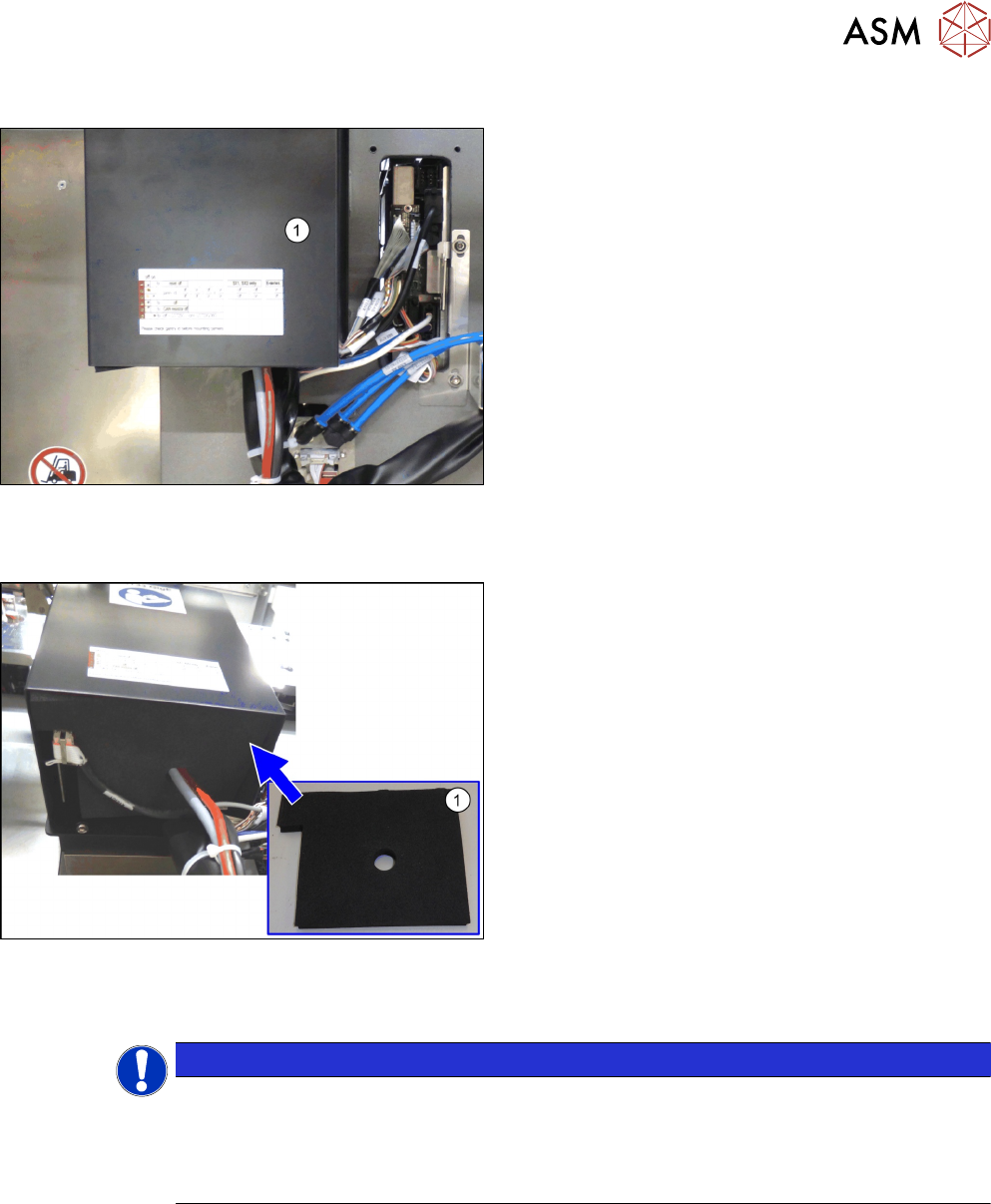

Abb.53: Untere Abdeckung einhängen (am Beispiel SST33)
► Hängen Sie die untere Abdeckung(1) der
Kamera ein.
Staubschutz einsetzen
Abb.54: Staubschutz einsetzen (am Beispiel SST33)
► Setzen Sie den Staubschutz(1) aus Schaumstoff
in die untere Abdeckung ein.
Oberteil aufsetzen und Einbauhöhe prüfen
HINWEIS
Das Kamera-Oberteil ist dem Kamera-Unterteil fest zugeordnet!
Das Kamera-Oberteil darf nicht mit einem anderen Kamera-Unterteil verwendet werden.
Ober- und Unterteil sind mechanisch und elektrisch aufeinander abgestimmt und dürfen
nicht mit anderen Kameras getauscht werden. Die Serien- und Versionsnummern von
Kamera-Ober- und -Unterteil müssen identisch sein.
3 Einbau
3.5 Mechanische Arbeiten abschließen
42 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

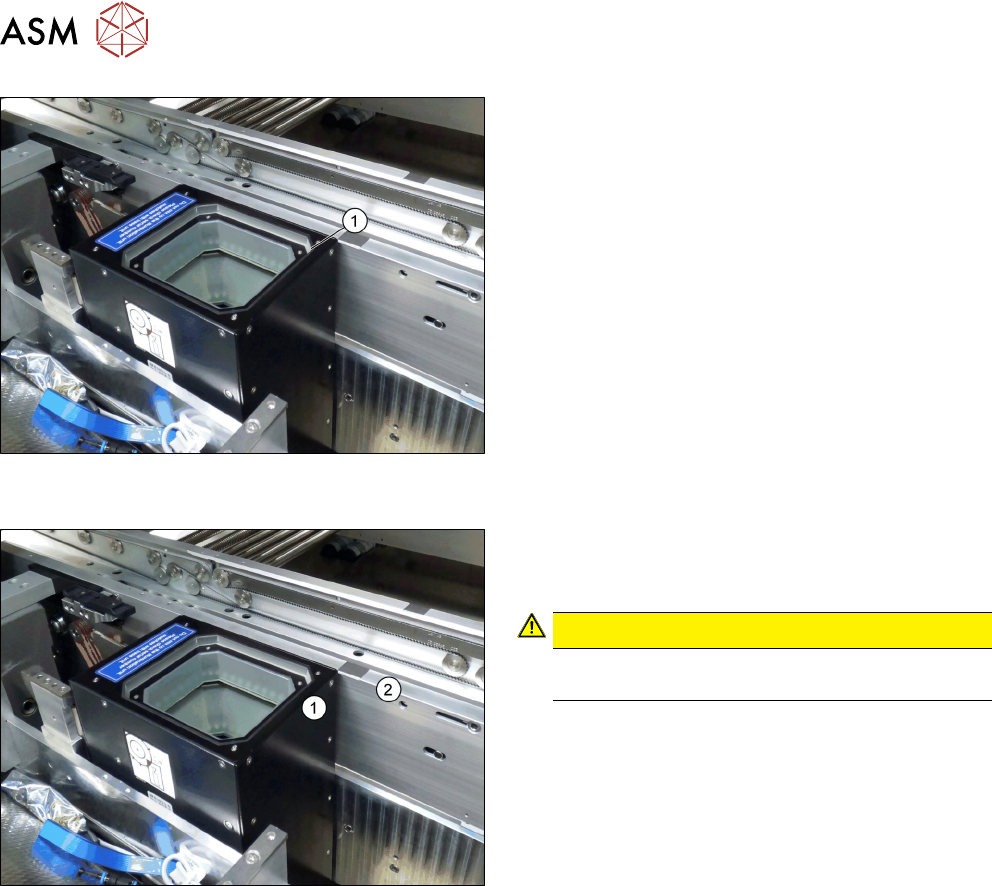

Abb.55: Oberteil aufsetzen und Einbauhöhe prüfen (am Bei-
spiel SST33)
► Setzen Sie das Oberteil(1) auf die Grundeinheit.
► Prüfen Sie die Einbauhöhe. Die Infrastruktur-
platte und das Oberteil müssen tiefer als die
Oberkante der Transportwange liegen.
Abb.56: Einbauhöhe prüfen
► Prüfen Sie die Einbauhöhe.
Das Oberteil(1)
ist korrekt eingebaut 3,5 ±0,1mm
höher als die Oberkante der Transportwange(2).
VORSICHT!
Steht das Oberteil zu weit über, besteht
Kopfcrash-Gefahr.
.
Sehen Sie dazu auch...
2 4.2.1.1 "Vision LED Controller VLC25 GigE DTC [03117587-xx]" [}52]
3.5 Mechanische Arbeiten abschließen
► Fixieren Sie den BE-Einzug an der ursprünglichen Position.
► Kontrollieren und korrigieren Sie die Höhe der PPW-Halter (siehe 4.1.2.1 "Einstellung der Hö-
he des Pipettenwechslers" [}49]).
► Kontrollieren und korrigieren Sie die Höhe der Pipettenstation (siehe 4.1.2.2 "Höhe der Pipet-
tenstation einstellen" [}50]).
► Prüfen Sie die Einstellung des Jumpers am PPW (falls vorhanden).
Dieser muss auf 2-3 eingestellt werden (siehe auch 4.1.2.3 "Jumper am Pipetten-
wechsler" [}50]).
► Montieren Sie den PPW und die Pipettenstation.
► Montieren Sie die Gurtabfallrutsche an Stellplatz 1.
► Fahren Sie den BE-Wagen in die Maschine.
► Schalten Sie die Maschine ein.
► Prüfen Sie die Funktion des Abwurfbehälter-Sensors und stellen Sie diesen ggf. ein.
► Führen Sie die Einstellungen an der Software durch (siehe 3.6 "Einstellungen an der Software
durchführen" [}43]).
3 Einbau
3.6 Einstellungen an der Software durchführen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
43
3.6 Einstellungen an der Software durchführen

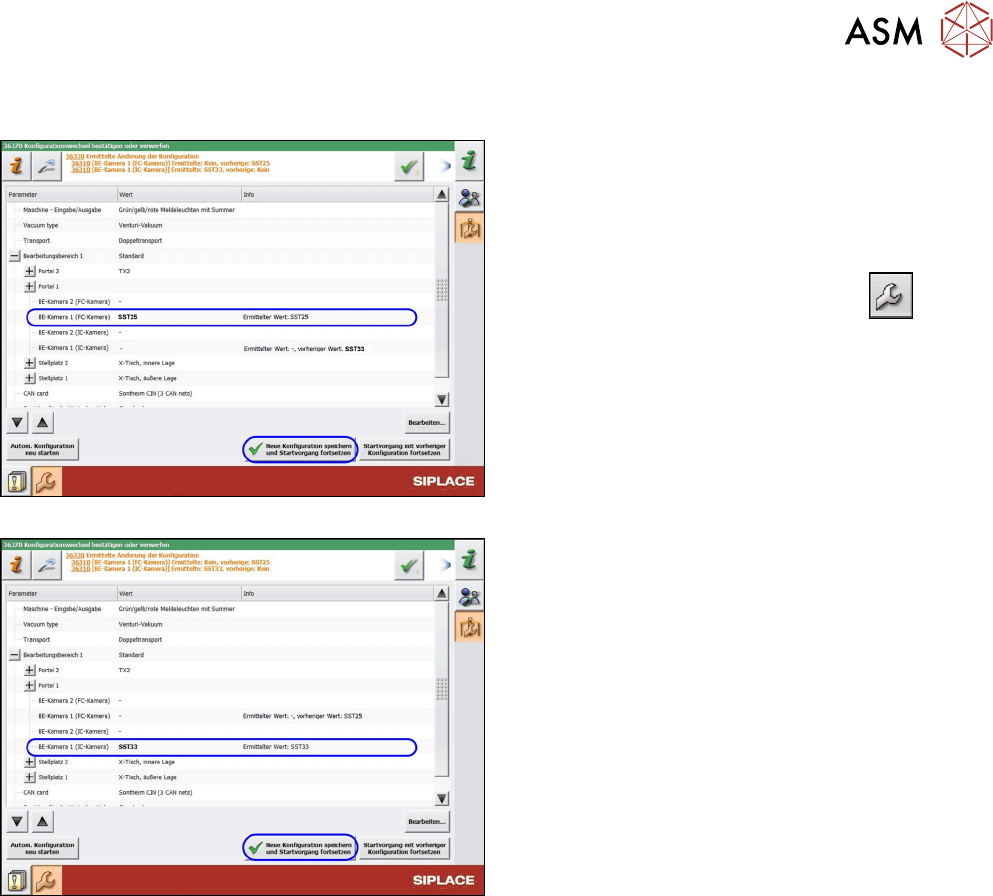

Abb.57: SST25: Konfiguration speichern
Abb.58: SST33: Konfiguration speichern
Nach dem Start meldet die Stationssoftware die geän-
derte Hardware. Bestätigen Sie die Änderung wie
folgt:
► Wechseln Sie in die Bedienebene Service
(Kunde).
► Wechseln Sie in das Service-Menü .
► Wechseln Sie in die Ansicht Maschinen-
konfiguration.
► Prüfen Sie die Einstellung der BE-Kamera.
► Bestätigen Sie die Änderungen mit Neue
Konfiguration speichern und Startvorgang
fortsetzen.
► Kalibrieren Sie die Kamera (siehe Köpfe und Ka-
meras kalibrieren (SW70x)).
Der Einbau ist jetzt abgeschlossen.
