3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
37
3.4 Stationäre Kamera Typ SST33 einbauen
Dieser Abschnitt beschreibt den Einbau einer stationären Kamera vom Typ SST33 GigE.
Für den Einbau einer stationären Kamera vom Typ SST25 GigE lesen Sie den Abschnitt 3.3 "Sta-
tionäre Kamera Typ SST25 einbauen" [}33].
DIP-Schalter einstellen

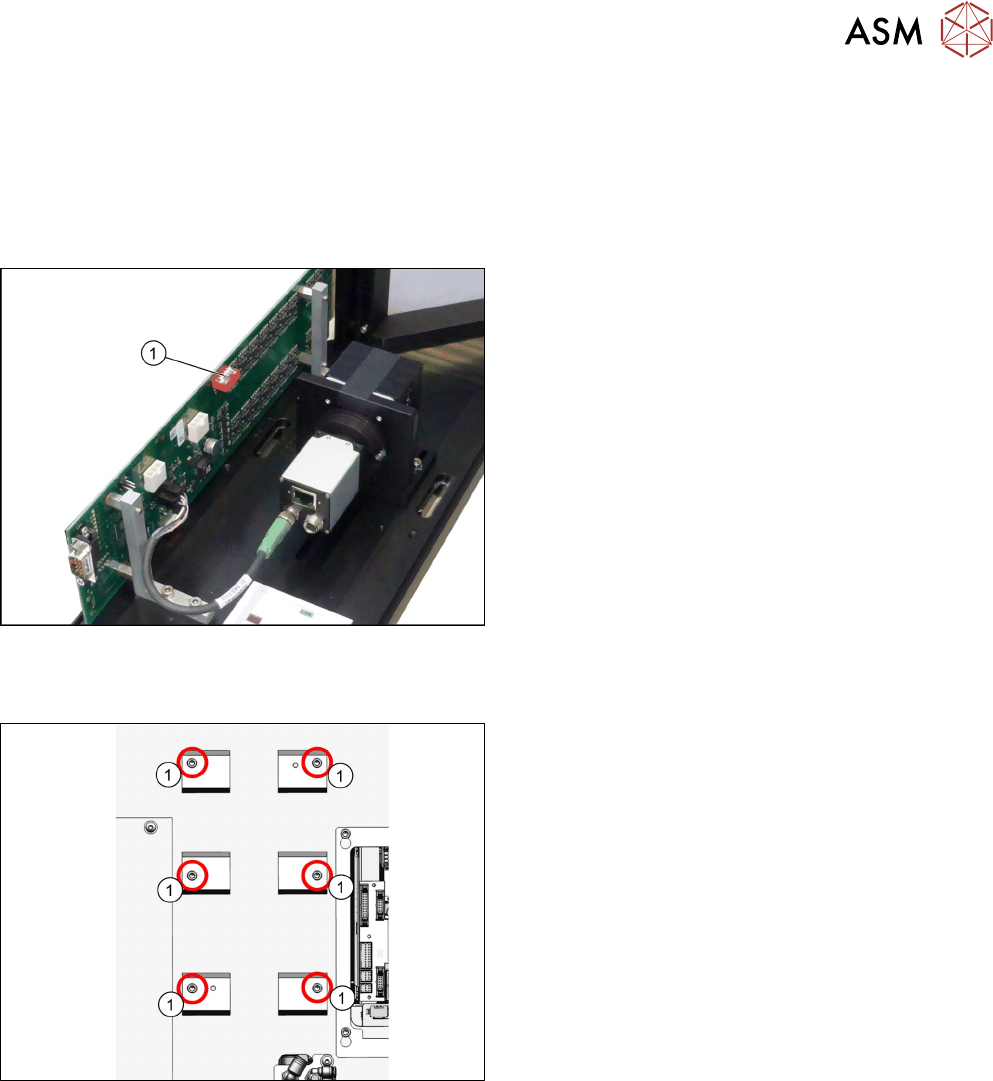

Abb.42: DIP-Schalter einstellen
► Stellen Sie die DIP-Schalter(1) ein:
S1.1 bis S1.5: OFF
S1.6: ON
(Siehe auch 4.2.1.2 "Vision LED Controller
VLC33 GigE DTC [03117981-xx]" [}53]).
Kamera-Grundeinheit montieren
Abb.43: Anschraubpunkte Kameradistanzplatte
1. Sechs Anschraubpunkte für Kameradistanzplatte
3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
38 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

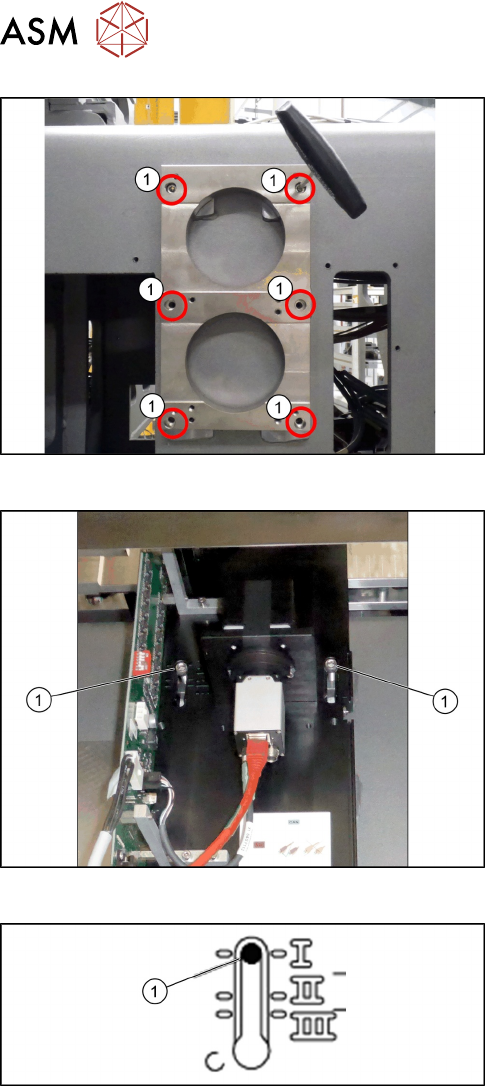

Abb.44: Kameradistanzplatte
► Schrauben Sie die Kameradistanzplatte
[03136559-xx] mit den sechs Schrauben
[03042574-xx] an.
Abb.45: Kamera-Grundeinheit einhängen
► Heben Sie die Kamera-Grundeinheit von oben an
die Einbauposition.
► Hängen Sie die Kamera-Grundeinheit mit
den oberen Schlüssellöchern auf die beiden
Schrauben(1).
Abb.46: Einbauhöhe kontrollieren
► Prüfen Sie die Einbauhöhe der Kamera.
Die Kamera muss auf der tiefsten PositionI(1)
montiert werden.
3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
39

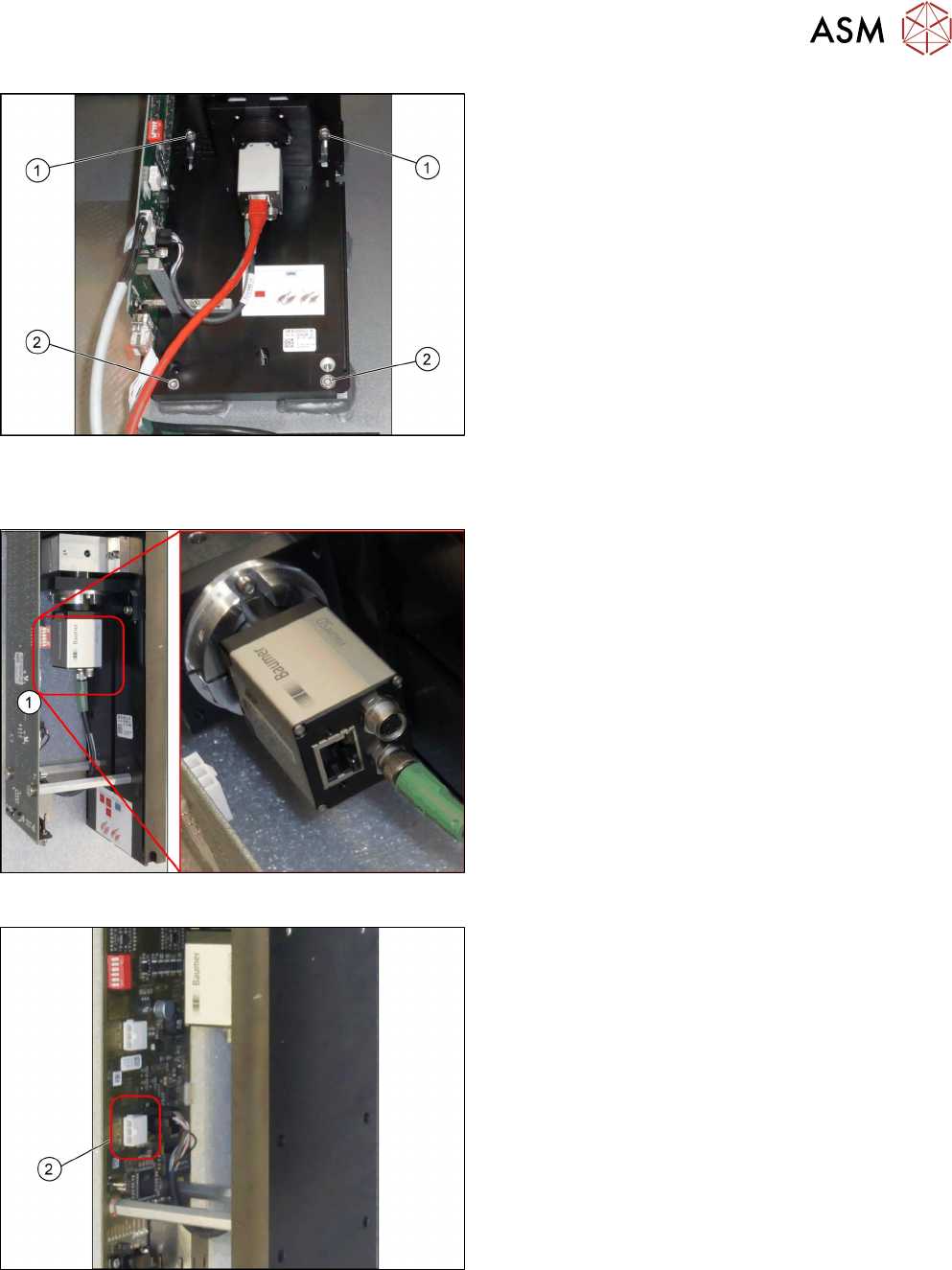

Abb.47: Anschrauben der Kamera
► Drehen Sie zwei weitere Schrauben(2)
ISO4762-M6x25-A2-70 [03042575‑xx] in die
unteren Schraubenlöcher.
► Ziehen Sie alle vier Schrauben(1) und(2) fest.
Elektrische Verbindungen herstellen
Abb.48: Anschluss für GigE-Kabel
1. Anschluss für GigE-Kabel (1)
Abb.49: Anschluss für Power-Kabel
1. Anschluss für Power-Kabel (2)
