1 Einleitung
1.4 Personalqualifikation und Schulung
18 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
1.3.5 Übersicht über die Ausgabestände
Dokument
SIPLACE TX-Serie V2
Stationäre Kamera Typ 25/33
Montageanleitung
Ausgabe Änderungen
10/2018 Erstausgabe
1.4 Personalqualifikation und Schulung
Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der Auf-
stellung, dem Betrieb und der Instandhaltung der Maschine und der Zusatzgeräte vertraut sind und
über eine entsprechende Qualifikation verfügen, wie z.B.:
●
Die Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Anlagenteile gemäß
den Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder
zu kennzeichnen.
●
Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege
und Gebrauch einer angemessenen Sicherheitsausrüstung.
●
Die Schulung in Erster Hilfe.
2 Kurzbeschreibung
2.1 Grundmaschine – Übersicht
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
19
2 Kurzbeschreibung
2.1 Grundmaschine – Übersicht
Abb.8: Übersicht SIPLACE TX1/TX2 V2
1 Stationäre Kamera
Stationäre BE-Kamera Digital vom Typ 25/33 GigE tauschen
2 Abwurfbehälter mit Pipettenstation
Abwurfbehälter mit Pipettenstation tauschen
3.2 "Abwurfbehälter umbauen" [}28]
2 Kurzbeschreibung
2.2 Produktbeschreibung
20 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
2.2 Produktbeschreibung
An SIPLACE TX1- und TX2-Maschinen der Version 2 kann an Stellplatz 1 optional eine FC-
Kamera vom Typ25 oder eine IC-Kamera vom Typ33 eingebaut werden.

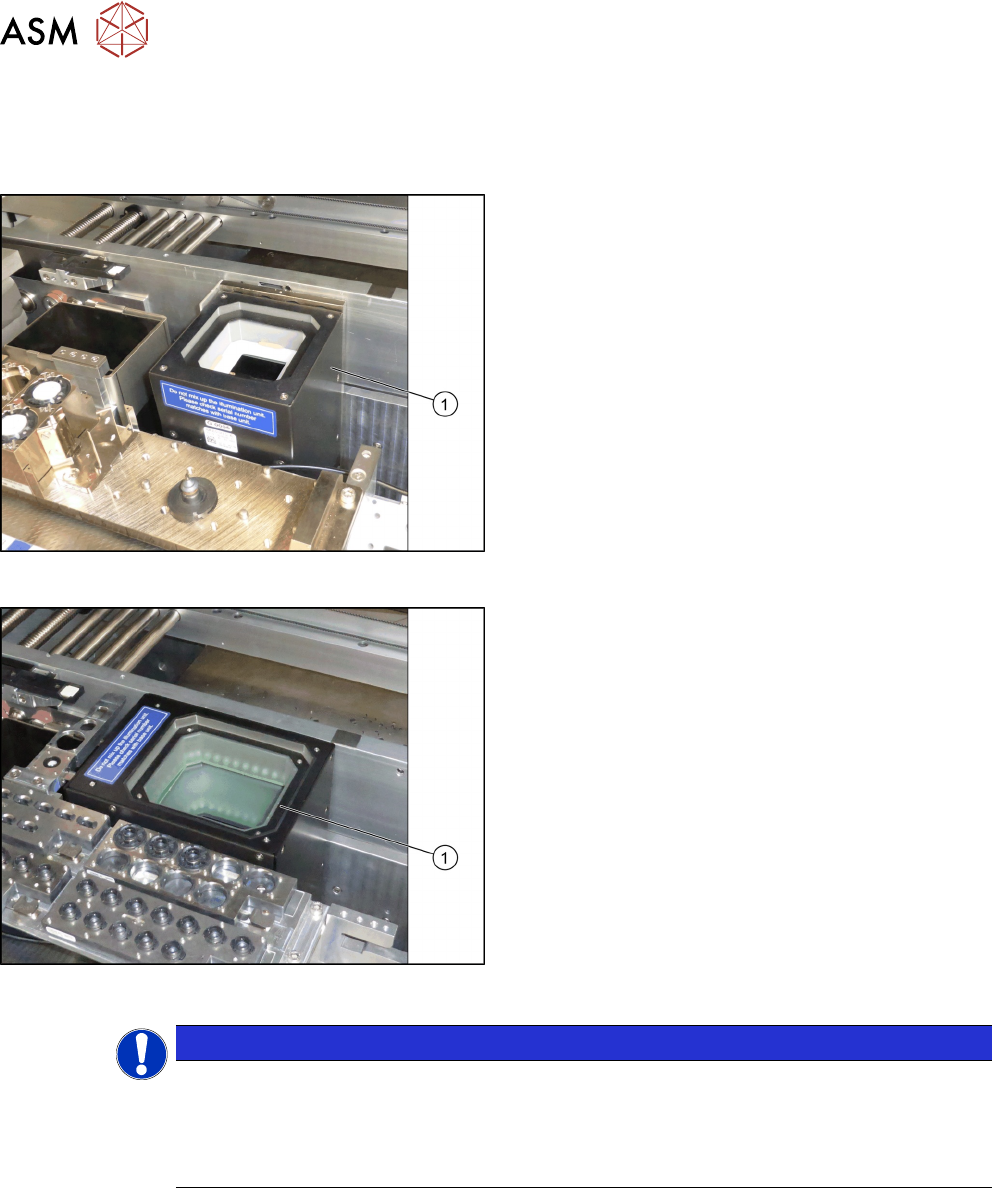

Abb.9: FC-Kamera vom Typ 25
1. FC-Kamera vom Typ 25 in der Maschine
(nur mit TH möglich)
Abb.10: IC-Kamera vom Typ 33
1. IC-Kamera vom Typ 33 in der Maschine
(mit TH und CPP-Kopfkonfiguration möglich)
HINWEIS
Das Kamera-Oberteil ist dem Kamera-Unterteil fest zugeordnet!
Das Kamera-Oberteil darf nicht mit einem anderen Kamera-Unterteil verwendet werden.
Ober- und Unterteil sind mechanisch und elektrisch aufeinander abgestimmt und dürfen
nicht mit anderen Kameras getauscht werden. Die Serien- und Versionsnummern von
Kamera-Ober- und -Unterteil müssen identisch sein.
