Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies
kann in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter
Gegenstand berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserleitung
usw.).
Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung,
z.B. Kunststoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.
Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger
EGB-Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).
Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehern.
Halten Sie mindestens einen Abstand von 10 cm zu Monitoren ein.
1.3.3.4 Messen und Ändern an EGB-Baugruppen
An den Baugruppen darf nur unter folgenden Bedingungen eine Messung durchgeführt werden:
●
Das Messgerät ist geerdet (z. B. über Schutzleiter) oder
●
vor dem Messen wird bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen
(z.B. metallblankes Steuerungsgehäuse berühren).
► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie Lötarbeiten durchführen.
1.3.3.5 Versenden von EGB-Baugruppen
► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung
(z.B. metallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese
auch in leitfähiger Verpackung.
► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend
umhüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel, Haus-
halts-Alufolie oder Papier. Unter keinen Umständen dürfen Sie Kunststofftüten oder -folien
verwenden.
► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung
die Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls
Anschlüsse zuvor mit Isolierband oder Isoliermaterial ab.
1.3.4 Gültigkeit des Dokuments
Dieses Dokument gilt für folgende Maschinentypen:
●
SIPLACE TX V2-Serie
Die beschriebenen Arbeiten sind modulweise aufgeführt und für alle Maschinentypen weitgehend
gleich:
●
Im Falle, dass eine Unterscheidung notwendig ist, wird mit Bezugnahme auf die Maschinen-
nummer der laufenden Serie der unterschiedliche Auslieferungszustand dokumentiert.
●
Abbildungen sind exemplarisch zu verstehen, so bedeutet z.B. die Darstellung eines
bestimmten Maschinentyps oder einer abweichenden Maschinenlackierung nicht, dass die
nachfolgende Information ausschließlich für den dargestellten Maschinentyp gilt.
Für elektrische Überprüfungen lesen Sie die Wirkschaltplanmappe Ihrer Maschine.
●
Wirkschaltplanmappe SIPLACE TX-Serie (bis Nr. 499) [DE+EN:00197933-xx]
●
Wirkschaltplanmappe SIPLACE TX-Serie (ab Nr. 500) [DE+EN:00198274-xx]
●
Wirkschaltplanmappe SIPLACE TX V2-Serie [DE+EN: 00198460‑xx]
●
Wirkschaltplanmappe SIPLACE X-Serie S (bis Gxxxx) [DE+EN:00197021‑xx]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab Hxxxx) [DE+EN:00197920‑xx]
●
Wirkschaltplanmappe SIPLACE SX1/SX2/DX1/DX2 (bis Kxxxx) [DE+EN:00196475-xx]
●
Wirkschaltplanmappe SIPLACE SX1/SX2 V2 (ab Lxxxx) [DE+EN:00196979-xx]
●
Wirkschaltplanmappe SIPLACE SX1/SX2 V2 (ab Nxxxx) [DE+EN:00197899-xx]
1 Einleitung
1.4 Personalqualifikation und Schulung
18 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
1.3.5 Übersicht über die Ausgabestände
Dokument
SIPLACE TX-Serie V2
Stationäre Kamera Typ 25/33
Montageanleitung
Ausgabe Änderungen
10/2018 Erstausgabe
1.4 Personalqualifikation und Schulung
Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der Auf-
stellung, dem Betrieb und der Instandhaltung der Maschine und der Zusatzgeräte vertraut sind und
über eine entsprechende Qualifikation verfügen, wie z.B.:
●
Die Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Anlagenteile gemäß
den Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder
zu kennzeichnen.
●
Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege
und Gebrauch einer angemessenen Sicherheitsausrüstung.
●
Die Schulung in Erster Hilfe.
2 Kurzbeschreibung
2.1 Grundmaschine – Übersicht
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
19
2 Kurzbeschreibung
2.1 Grundmaschine – Übersicht

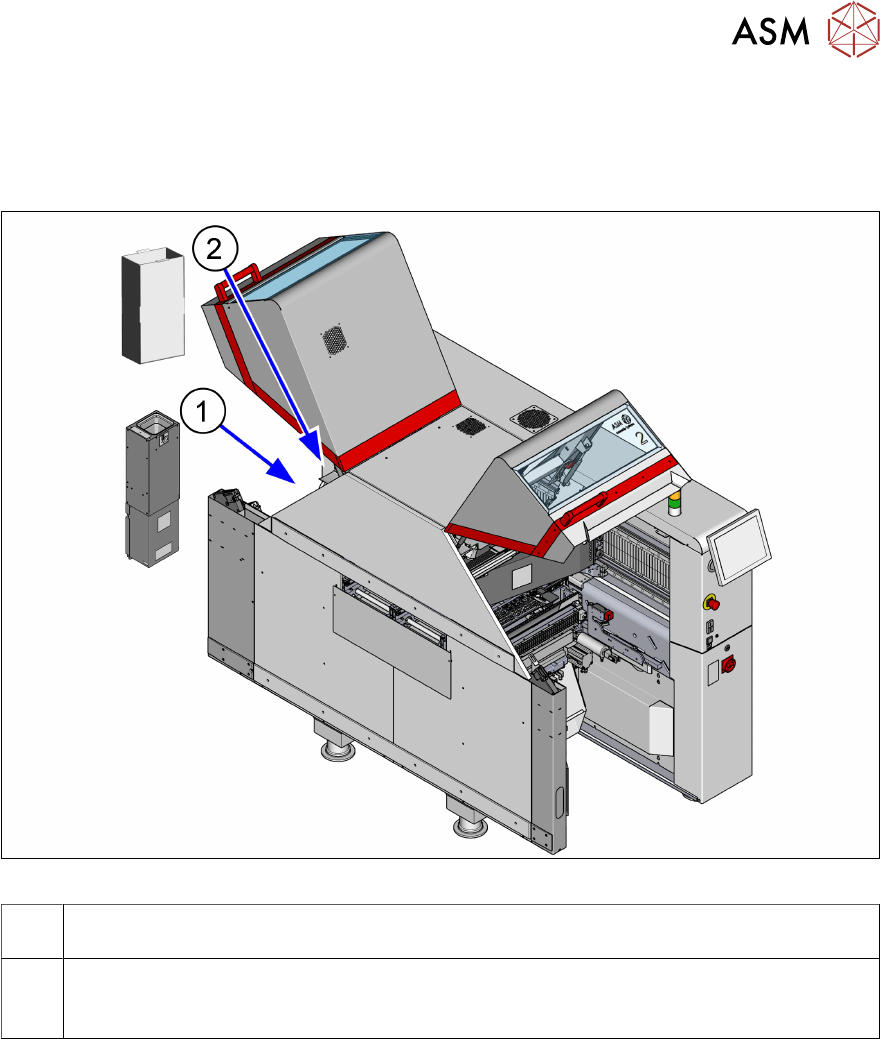

Abb.8: Übersicht SIPLACE TX1/TX2 V2
1 Stationäre Kamera
Stationäre BE-Kamera Digital vom Typ 25/33 GigE tauschen
2 Abwurfbehälter mit Pipettenstation
Abwurfbehälter mit Pipettenstation tauschen
3.2 "Abwurfbehälter umbauen" [}28]
