3 Einbau 3.2 Abwurfbehälter umbauen 28 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 10/2018 3.2 Abwurfbehälter umbauen HINWEIS Vor dem Einbau der …
3 Einbau
3.1 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
27

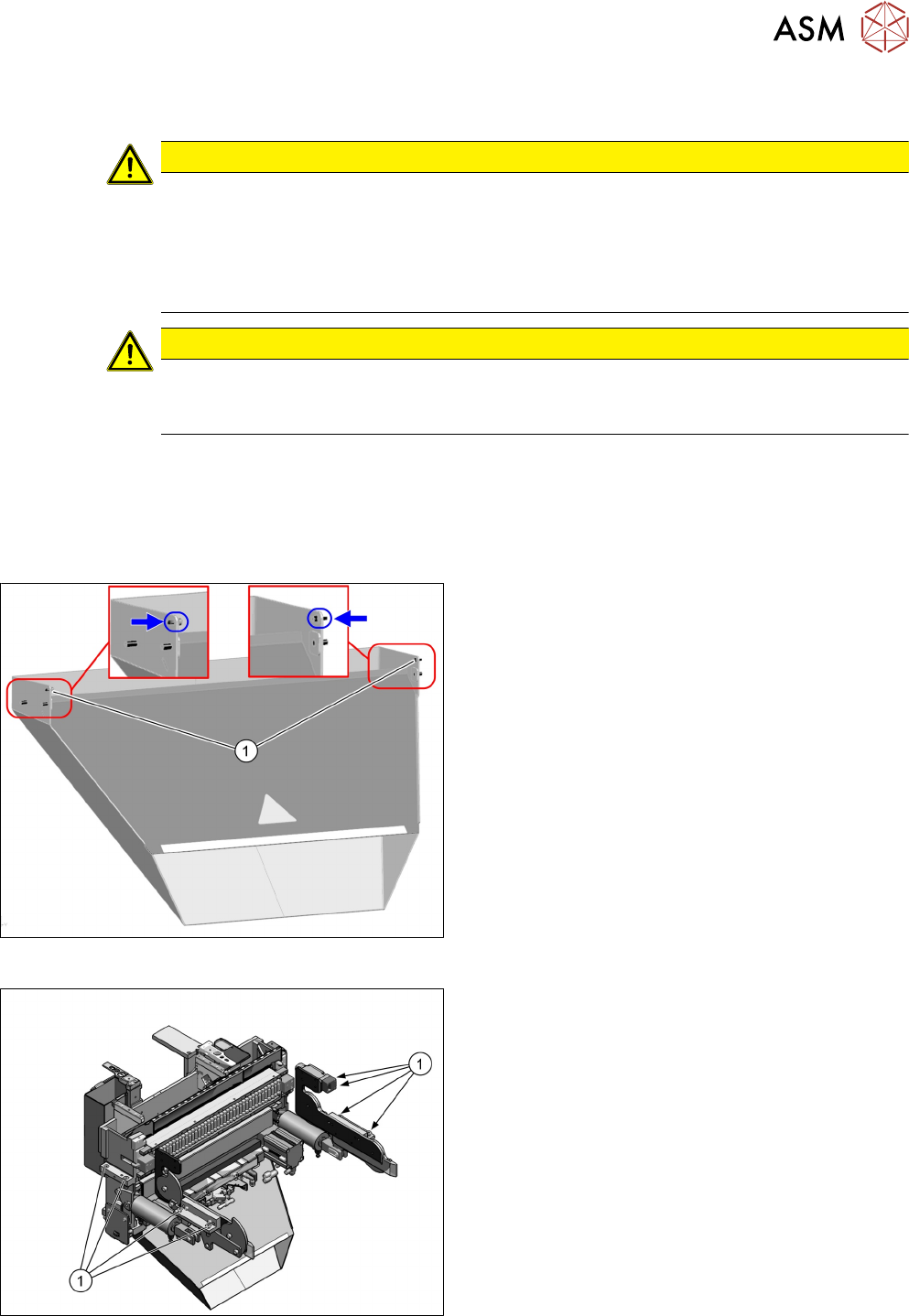

3 Einbau
VORSICHT
Kamera nicht an der Kameraelektronik halten oder tragen
Die Kameraelektronik ist eine empfindliche Baugruppe und kann leicht beschädigt werden.
► Halten oder tragen Sie die Kamera nur am Metallrahmen der Kamera.
► Ziehen Sie die Beleuchtungseinheit immer vorsichtig nach oben heraus.
► Das Blechgehäuse muss immer vom Kameraunterteil ausgehakt werden.
VORSICHT
Crash-Gefahr
Beim Einbau der Kameras muss unbedingt auf die richtige Einbauhöhe geachtet werden,
da sonst Crash-Gefahr besteht.
3.1 Vorbereitende Arbeiten
► Fahren Sie den BE-Wagen an Stellplatz 1 aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
Abb.18: Gurtabfallrutsche
► Lockern Sie die beiden Sicherungsschrauben(1)
an der Gurtabfallrutsche und hängen Sie diese
aus.
Abb.19: BE Einzug
► Notieren Sie sich ggf. die Position des BE-
Einzugs, so dass Sie diesen später wieder an
derselben Position montieren können.
► Entfernen Sie die acht Befestigungsschrau-
ben(1) des BE-Einzugs.
► Ziehen Sie den BE-Einzug etwas aus der
Maschine heraus, so dass der Einbauplatz
besser zugänglich wird.
3 Einbau
3.2 Abwurfbehälter umbauen
28 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

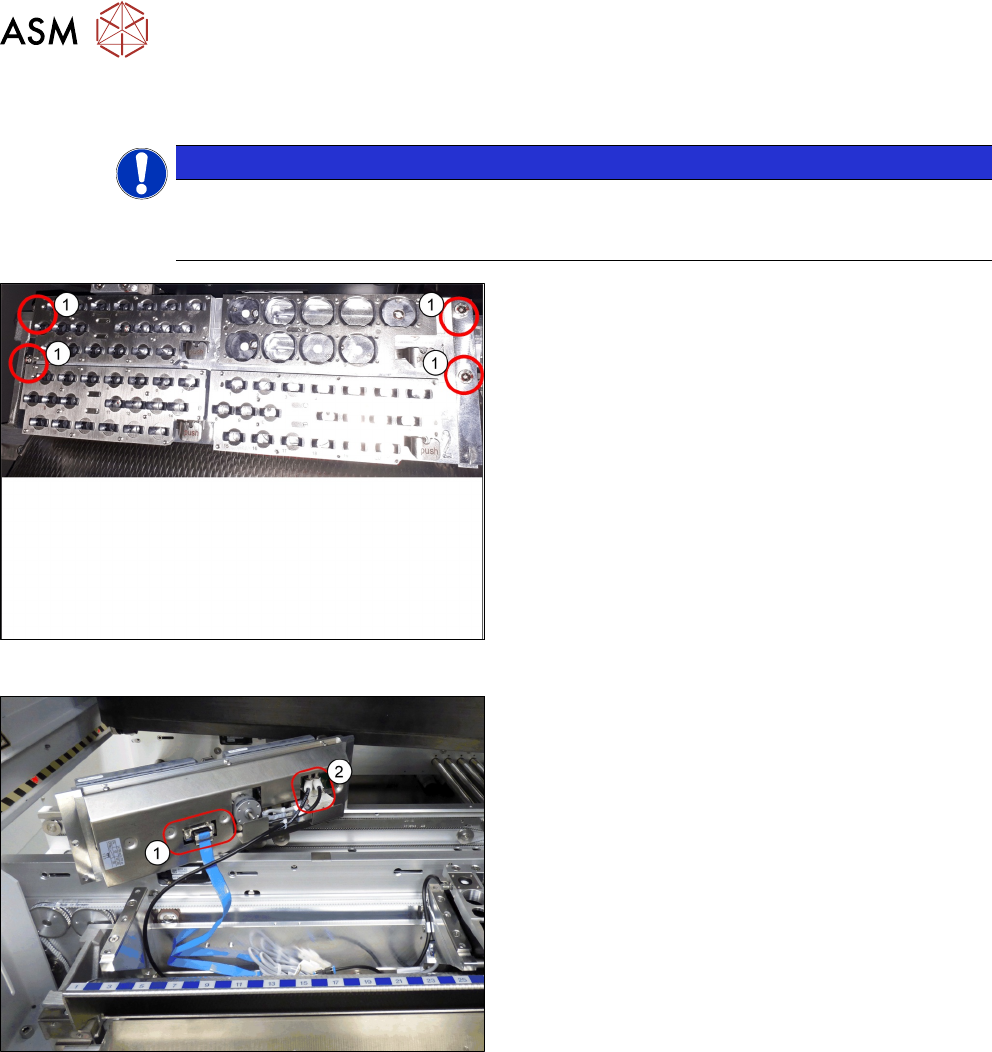

3.2 Abwurfbehälter umbauen
HINWEIS
Vor dem Einbau der Kamera
Wir empfehlen den Umbau des Abwurfbehälters vor dem Einbau der Kamera
durchzuführen.
Abb.20: PPW demontieren 1
► Entfernen Sie die vier Befestigungsschrauben(1)
des Pipettenwechslers (PPW).
Abb.21: PPW demontieren 2
► Lösen Sie die elektrischen(1) und pneumati-
schen Verbindungen(2) des PPW und legen Sie
den PPW zur Seite.
3 Einbau
3.2 Abwurfbehälter umbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
29

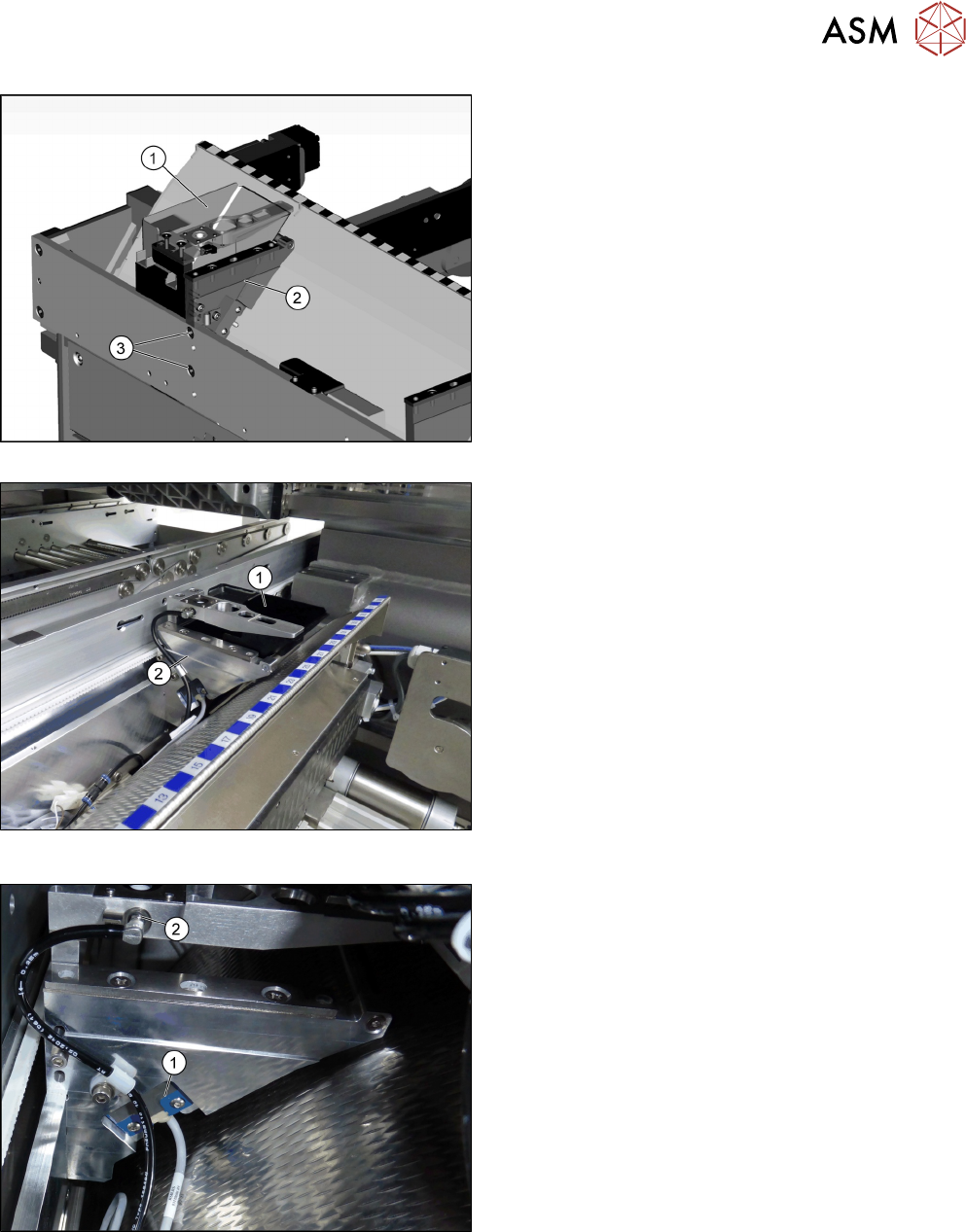

Abb.22: PPW-Halter demontieren 1
Abb.23: PPW-Halter demontieren 2
► Entfernen Sie den Abwurfbehälter(1).
► Entfernen Sie die Befestigungsschrauben(3) des
rechten PPW-Halters(2) und nehmen Sie diesen
ab.
Abb.24: Sensor demontieren
► Demontieren Sie den Sensor(1) am rechten
PPW-Halter.
► Ziehen Sie den Pneumatikschlauch von der
Pipettenstation (2) ab.
► Verlängern Sie den Pneumatikschlauch mit
dem Adapter-BG Pipettenstation TX V2
[03169973—xx].
