4 Anhang
4.1 Auszüge aus der Serviceanleitung
46 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
4.1.1 Köpfe und Kameras kalibrieren (SW70x)

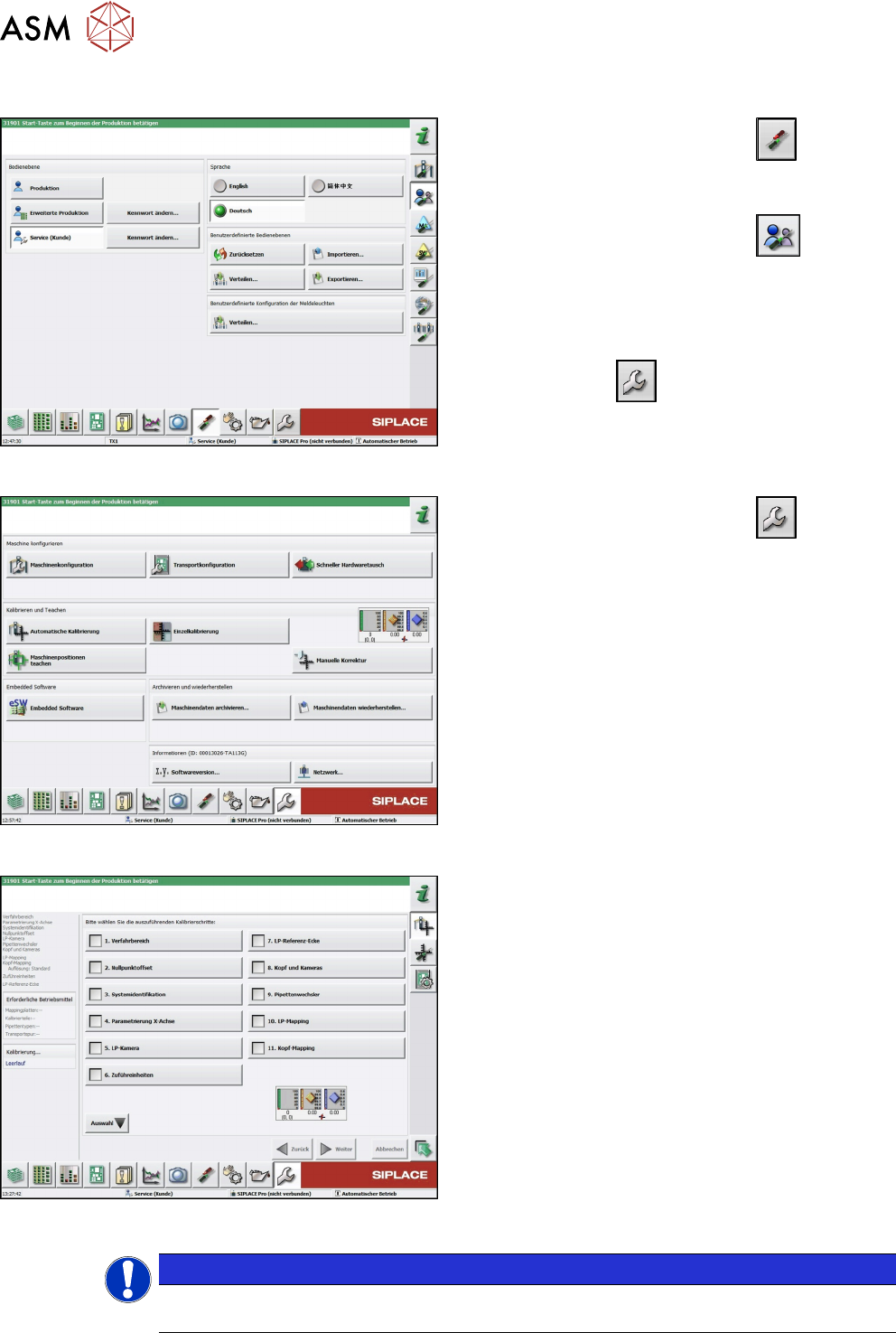

Abb.59: Bedienebene wählen
► Klicken Sie auf die Schaltfläche , um das
Menü Maschine konfigurieren, aktualisieren
und kalibrieren aufzurufen.
► Klicken Sie auf die Schaltfläche , um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde).
ð Der Button erscheint.
Abb.60: Service Menü
► Klicken Sie auf die Schaltfläche , um das
Menü Service aufzurufen.
► Klicken Sie auf die Schaltfläche Automatische
Kalibrierung.
Abb.61: Automatische Kalibrierung
► Wählen Sie Kopf und Kameras aus.
► Klicken Sie auf die Schaltfläche Weiter.
Folgen Sie den Anweisungen auf den folgenden
Seiten:
► Wählen Sie auf der nächsten Seite die Portale
aus, auf denen sich die zu kalibrierenden Köpfe
befinden und klicken Sie auf die Schaltfläche
Weiter.
► Als Nächstes werden die Bedingungen für die
Kalibrierung überprüft (Pipette, Kalibrierteil,
usw.). Folgen Sie den Anweisungen.
Danach wird die Kalibrierung gestartet. Alle notwendi-
gen Zwischenschritte (Kopfhöhe, etc.) werden auto-
matisch durchgeführt.
HINWEIS
Mit der Stationsoftware 712.0 hat sich die Benutzeroberfläche der Automatischen
Kalibrierung geändert.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
47

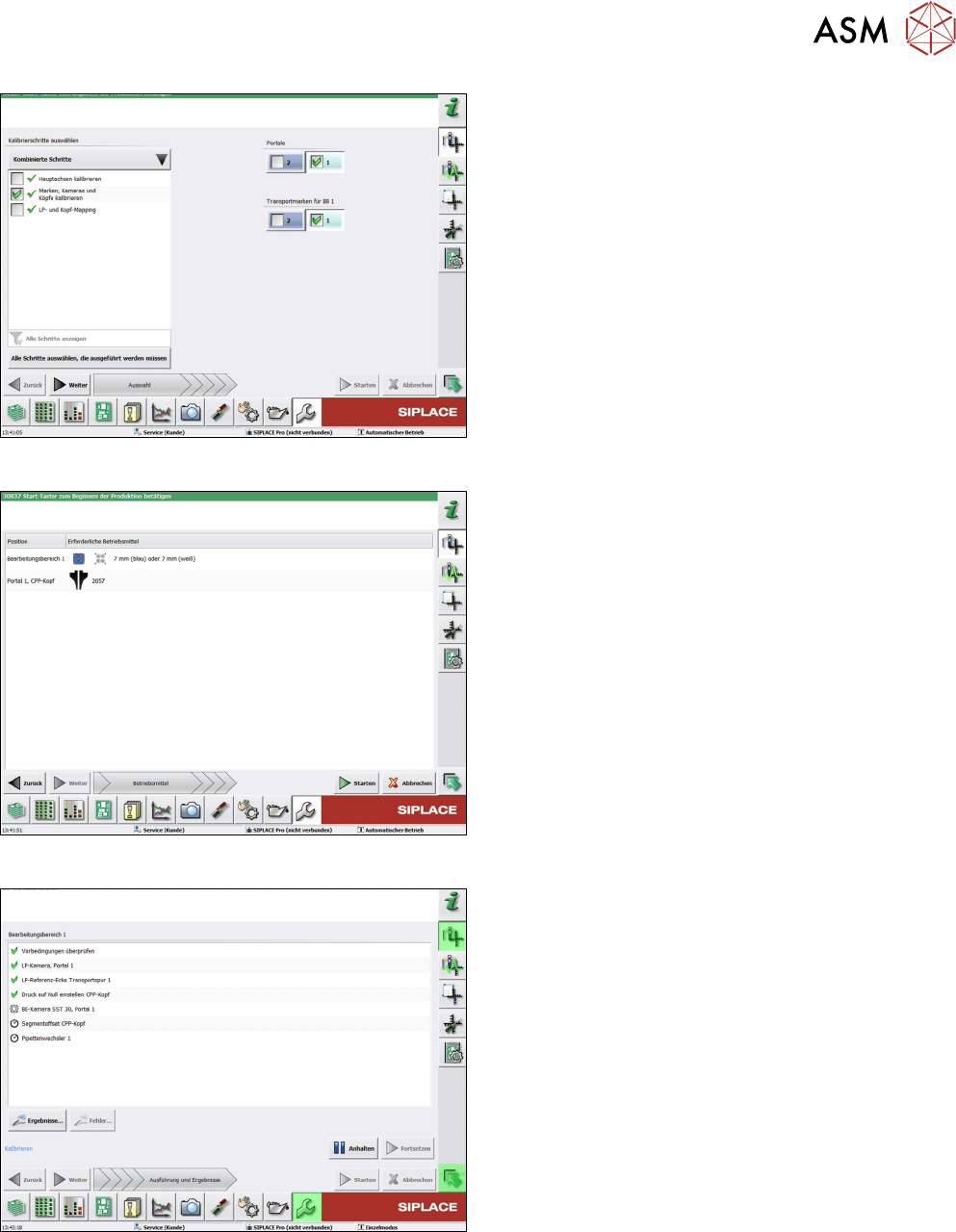

Abb.62: Ansicht Kombinierte Schritte
► Wählen Sie auf der linken Seite unter Kombi-
nierte Schritte die Checkbox Marken, Kameras
und Köpfe kalibrieren aus.
► Haben Sie auf der linken Seite Alle Schritte
anzeigen ausgewählt, wählen Sie Kameras und
Köpfe kalibrieren aus.
► Wählen Sie unter Portale den Stellplatz aus. Bei
einer TX Maschine immer Stellplatz 1.
► Klicken Sie Weiter.
Abb.63: Anzeige der Vorbedingungen
Anzeige der Vorbedingungen.
► Klicken Sie Starten um die Kalibrierung zu
starten.
Abb.64: Kalibrierschritte und Statusanzeige
Anzeige der Kalibrierschritte und Statusanzeige.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
48 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

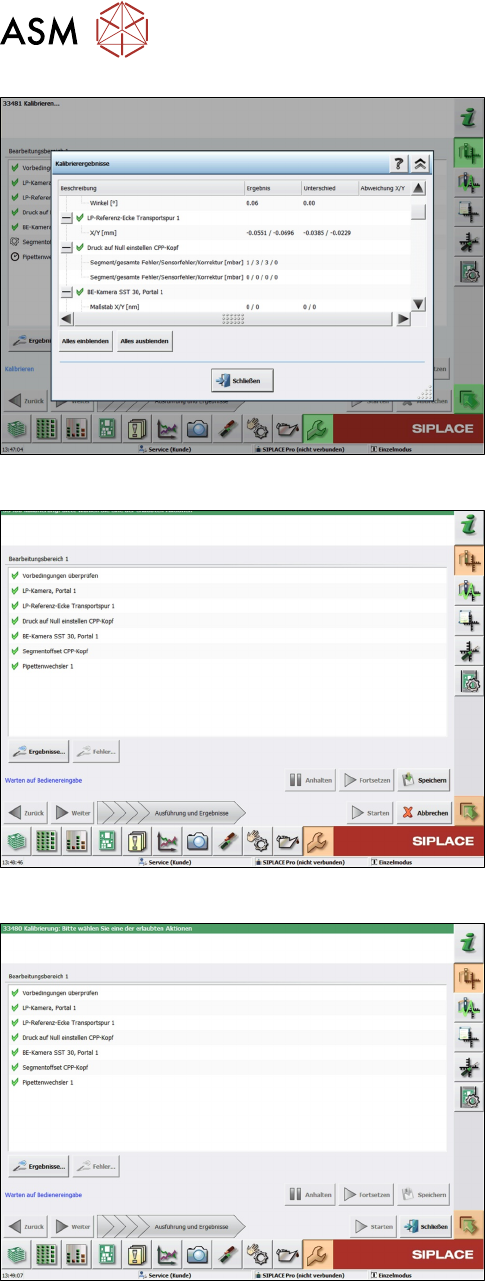

Abb.65: Anzeige Ergebnis
► Klicken Sie Ergebnis für detaillierte Informatio-
nen (wichtig im Falle eines Fehlers).
Abb.66: Anzeige Speichern
► Klicken Sie Speichern nach erfolgreicher
Kalibrierung.
Abb.67: Schaltfläche schließen
► Klicken Sie die Schaltfläche Schließen.
ð Die Kalibrierung ist beendet.
