2 Kurzbeschreibung
2.3 Maschinen der SIPLACE TX V2-Serie
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
21
2.3 Maschinen der SIPLACE TX V2-Serie

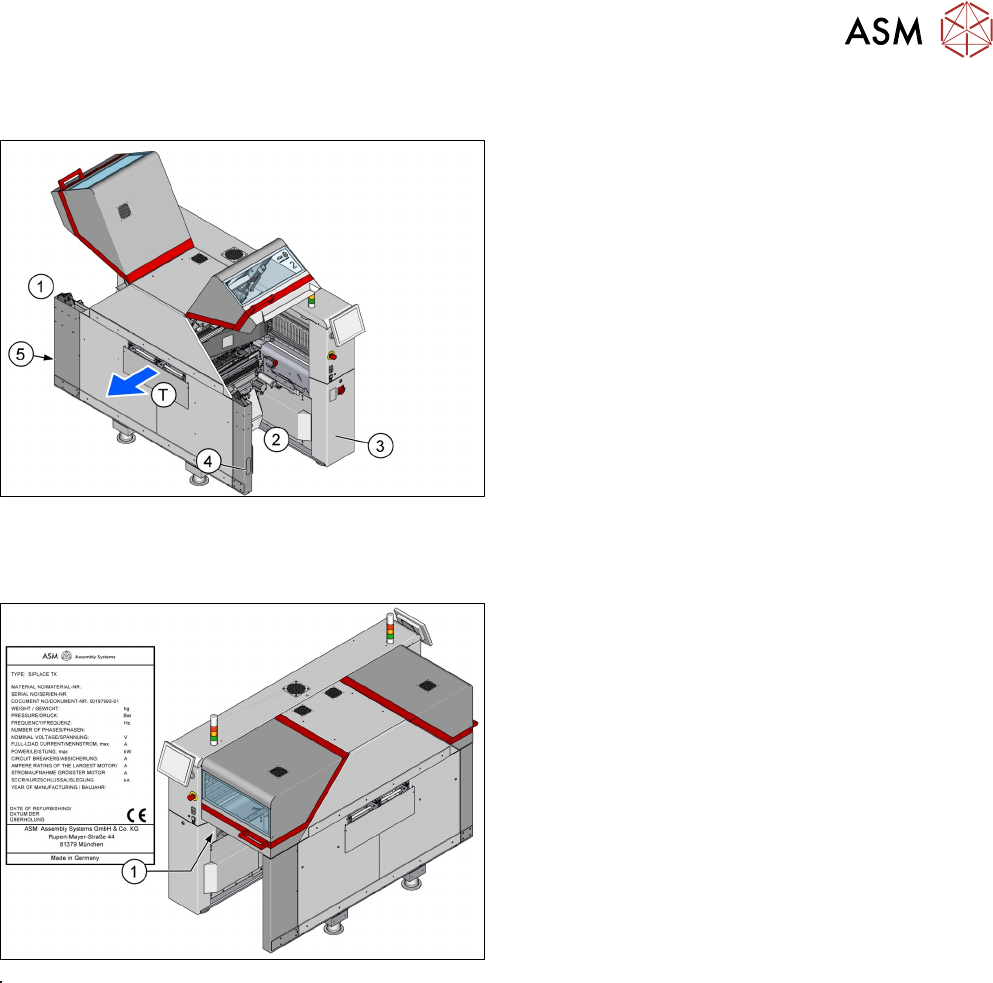

Abb.11: Übersicht TX V2-Serien-Maschine
1. Stellplatz 1
2. Stellplatz 2
3. Stromversorgung
4. Pneumatik
5. BoxPC (hinter der Gurtabfallrutsche)
T = Transportrichtung
2.3.1 Seriennummer der Maschine
Abb.12: Seriennummer
Die Seriennummer finden Sie an Stellplatz1 auf dem
Typenschild(1) an der Innenseite des Maschinen-
ständers.
2.4 Voraussetzungen
Eine stationäre Kamera kann an allen Maschinen vom Typ SIPLACETX1V2 und
SIPLACETX2V2 eingebaut werden.
Maschinen vom Typ SIPLACETX2i können nicht mit einer stationären Kamera ausgerüstet
werden.
2.5 Einschränkungen
Eine stationäre Kamera kann nur an Stellplatz 1 montiert werden.
Es kann nur eine stationäre Kamera vom Typ 25 (nur mit TH möglich) oder Typ 33 (mit TH und
CPP möglich) montiert werden.
2 Kurzbeschreibung
2.6 Lieferumfang
22 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
2.6 Lieferumfang
HINWEIS
Es sind keine weiteren Teile notwendig, wenn für die Nachrüstung einer stationären
Kamera (IC oder FC) die nachfolgenden Nummern bestellt werden.
NRS Stationäre FC-Kamera SST25 [03172787-xx] (Option bei TH Kopf)
Menge Bezeichnung Art.-Nr.
1 Stationäre Kamera Typ 25 TH SIPLACE TX 00588101-xx
1 Kabelsatz Verlängerung stationäre Kamera 03148096-xx
1 Abwurfbehälter / Pipettenstation IC-Kamera V2 03162806-xx
1 Kameradistanzplatte kpl. TX V2 03158094-xx
1 Pipette / NP-Korrektur TH 15.2x15.2 03123022-xx
1 Adapter-BG Pipettenstation TX V2 03169973-xx
1 BG Halter Kalibrierteilablage SP4 03098073-xx
oder
NRS Stationäre IC-Kamera SST33 [03172786-xx] (Option bei TH oder CPP Kopf)
Menge Bezeichnung Art.-Nr.
1 Stationäre Kamera Typ 33 CPP head SIPLACE TX 00588100-xx
1 Kabelsatz Verlängerung stationäre Kamera 03148096-xx
1 Abwurfbehälter / Pipettenstation IC-Kamera V2 03162806-xx
1 Kameradistanzplatte kpl. TX V2 03158094-xx
1 Adapter-BG Pipettenstation TX V2 03169973-xx
1 BG Halter Kalibrierteilablage SP4 03098073-xx
1 Pipettenstation CPx kpl. / SX4a f JTF3 M 03106821-xx
2 Kurzbeschreibung
2.6 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
23
2.6.1 Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
Menge Bezeichnung Art.-Nr.
1 BE-Kamera stat. P&P (Typ25) 16x16 GigE 03105205-xx
1 Infrastrukturplatte FC 03077911-xx
1 ISO 8734 - 5 x 18 - A-ST 03015784-xx
4 ISO 4762 - M 6 x 20-A2-70 03042574-xx
2 DIN EN ISO 4026 - M6 x 50-45H 03106014-xx
2.6.1.1 Teile-Übersicht

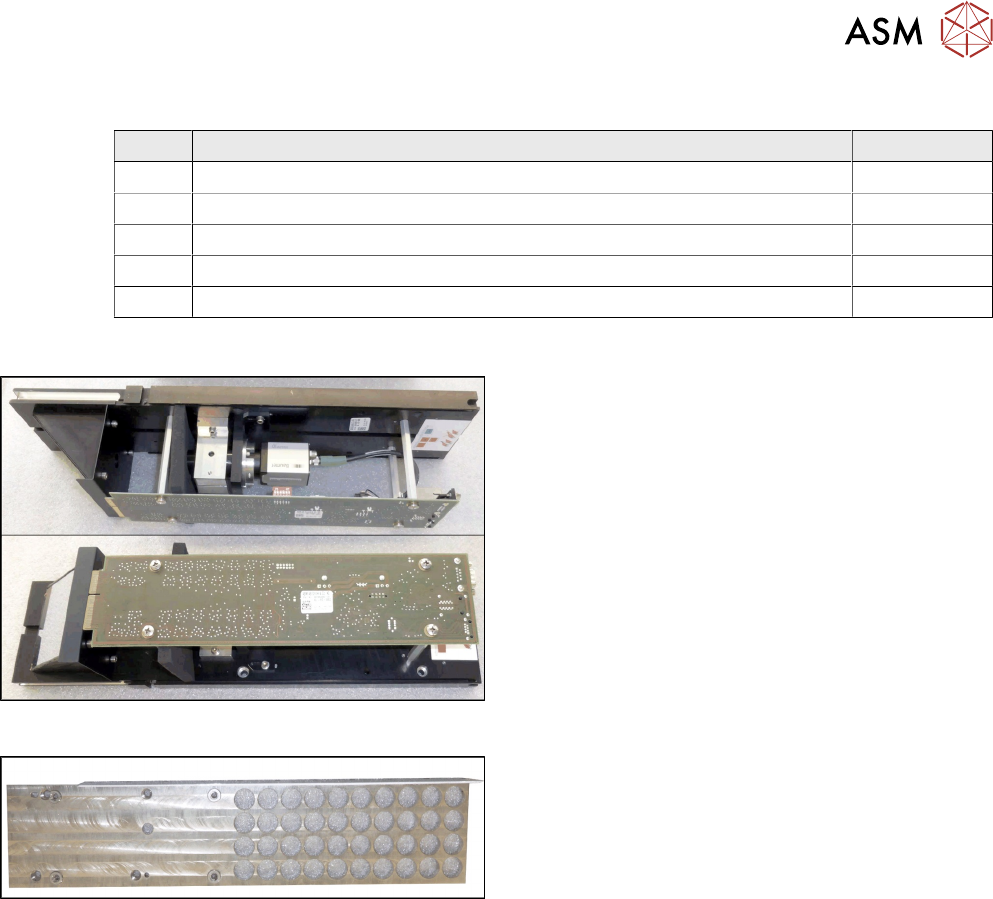

Abb.13: Kamera-Grundeinheit SST25
Kamera-Grundeinheit SST25
Abb.14: Infrastrukturplatte
Infrastrukturplatte
