3 Einbau
3.3 Stationäre Kamera Typ SST25 einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
35
Untere Abdeckung einhängen

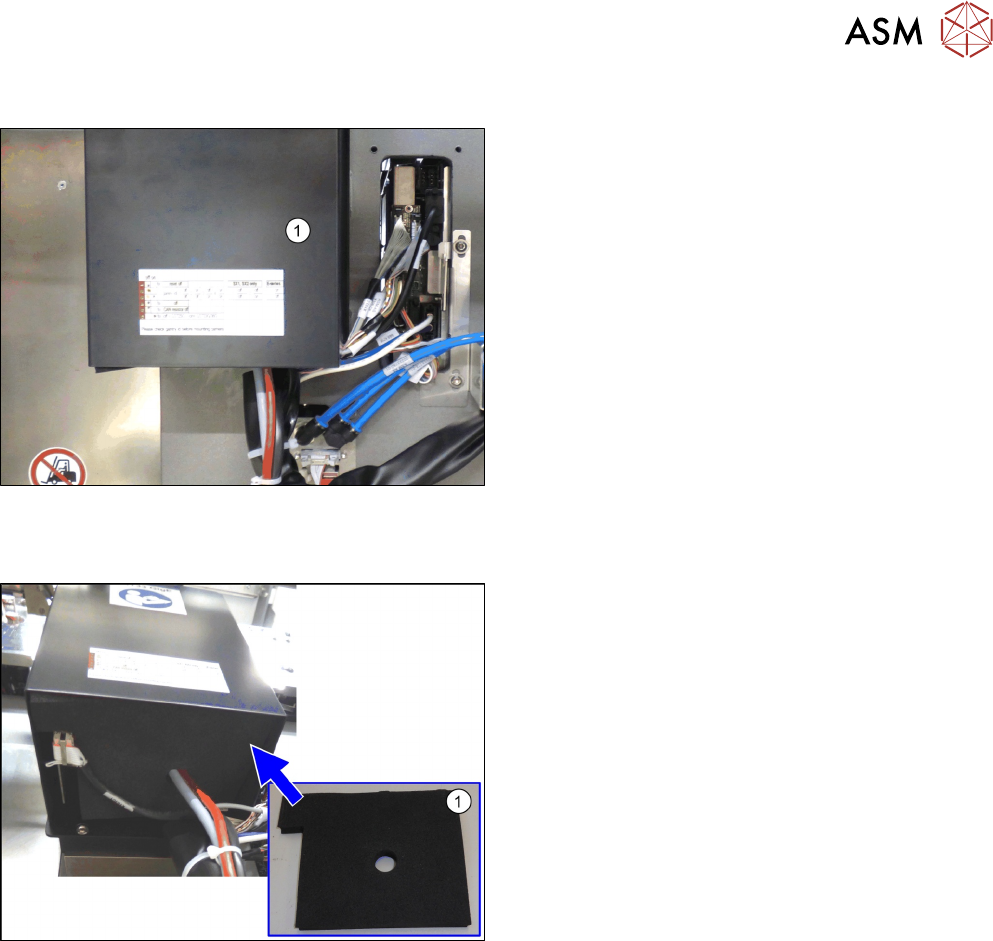

Abb.39: Untere Abdeckung einhängen (am Beispiel SST33)
► Hängen Sie die untere Abdeckung(1) der
Kamera ein.
Staubschutz einsetzen
Abb.40: Staubschutz einsetzen (am Beispiel SST33)
► Setzen Sie den Staubschutz(1) aus Schaumstoff
in die untere Abdeckung ein.
3 Einbau
3.3 Stationäre Kamera Typ SST25 einbauen
36 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
Oberteil aufsetzen und Einbauhöhe prüfen
HINWEIS
Das Kamera-Oberteil ist dem Kamera-Unterteil fest zugeordnet!
Das Kamera-Oberteil darf nicht mit einem anderen Kamera-Unterteil verwendet werden.
Ober- und Unterteil sind mechanisch und elektrisch aufeinander abgestimmt und dürfen
nicht mit anderen Kameras getauscht werden. Die Serien- und Versionsnummern von
Kamera-Ober- und -Unterteil müssen identisch sein.
Abb.41: Oberteil aufsetzen und Einbauhöhe prüfen (am Bei-
spiel SST33)
► Setzen Sie das Oberteil(1) auf die Grundeinheit.
► Prüfen Sie die Einbauhöhe. Die Infrastruktur-
platte und das Oberteil müssen tiefer als die
Oberkante der Transportwange liegen.
3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
37
3.4 Stationäre Kamera Typ SST33 einbauen
Dieser Abschnitt beschreibt den Einbau einer stationären Kamera vom Typ SST33 GigE.
Für den Einbau einer stationären Kamera vom Typ SST25 GigE lesen Sie den Abschnitt 3.3 "Sta-
tionäre Kamera Typ SST25 einbauen" [}33].
DIP-Schalter einstellen
Abb.42: DIP-Schalter einstellen
► Stellen Sie die DIP-Schalter(1) ein:
S1.1 bis S1.5: OFF
S1.6: ON
(Siehe auch 4.2.1.2 "Vision LED Controller
VLC33 GigE DTC [03117981-xx]" [}53]).
Kamera-Grundeinheit montieren
Abb.43: Anschraubpunkte Kameradistanzplatte
1. Sechs Anschraubpunkte für Kameradistanzplatte
