2 Kurzbeschreibung 2.6 Lieferumfang Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 10/2018 23 2.6.1 Stationäre Kamera Typ 25 TH SIPLACE TX [00588101…
2 Kurzbeschreibung
2.6 Lieferumfang
22 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
2.6 Lieferumfang
HINWEIS
Es sind keine weiteren Teile notwendig, wenn für die Nachrüstung einer stationären
Kamera (IC oder FC) die nachfolgenden Nummern bestellt werden.
NRS Stationäre FC-Kamera SST25 [03172787-xx] (Option bei TH Kopf)
Menge Bezeichnung Art.-Nr.
1 Stationäre Kamera Typ 25 TH SIPLACE TX 00588101-xx
1 Kabelsatz Verlängerung stationäre Kamera 03148096-xx
1 Abwurfbehälter / Pipettenstation IC-Kamera V2 03162806-xx
1 Kameradistanzplatte kpl. TX V2 03158094-xx
1 Pipette / NP-Korrektur TH 15.2x15.2 03123022-xx
1 Adapter-BG Pipettenstation TX V2 03169973-xx
1 BG Halter Kalibrierteilablage SP4 03098073-xx
oder
NRS Stationäre IC-Kamera SST33 [03172786-xx] (Option bei TH oder CPP Kopf)
Menge Bezeichnung Art.-Nr.
1 Stationäre Kamera Typ 33 CPP head SIPLACE TX 00588100-xx
1 Kabelsatz Verlängerung stationäre Kamera 03148096-xx
1 Abwurfbehälter / Pipettenstation IC-Kamera V2 03162806-xx
1 Kameradistanzplatte kpl. TX V2 03158094-xx
1 Adapter-BG Pipettenstation TX V2 03169973-xx
1 BG Halter Kalibrierteilablage SP4 03098073-xx
1 Pipettenstation CPx kpl. / SX4a f JTF3 M 03106821-xx
2 Kurzbeschreibung
2.6 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
23
2.6.1 Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
Menge Bezeichnung Art.-Nr.
1 BE-Kamera stat. P&P (Typ25) 16x16 GigE 03105205-xx
1 Infrastrukturplatte FC 03077911-xx
1 ISO 8734 - 5 x 18 - A-ST 03015784-xx
4 ISO 4762 - M 6 x 20-A2-70 03042574-xx
2 DIN EN ISO 4026 - M6 x 50-45H 03106014-xx
2.6.1.1 Teile-Übersicht
Abb.13: Kamera-Grundeinheit SST25
Kamera-Grundeinheit SST25
Abb.14: Infrastrukturplatte
Infrastrukturplatte
2 Kurzbeschreibung
2.6 Lieferumfang
24 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
2.6.2 Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
Menge Bezeichnung Art.-Nr.
1 BE-Kamera stationär P&P (TYP33) 55x45 GigE 03105198-xx
4 ISO 4762 - M 6 x 25-A2-70 03042575-xx
Zusätzlich müssen Sie bestellen:
●
Kameradistanzplatte kpl. TX V2 [03158094-xx]
●
Kabelsatz Verlängerung Station [03148096Sxx]
2.6.2.1 Teile-Übersicht

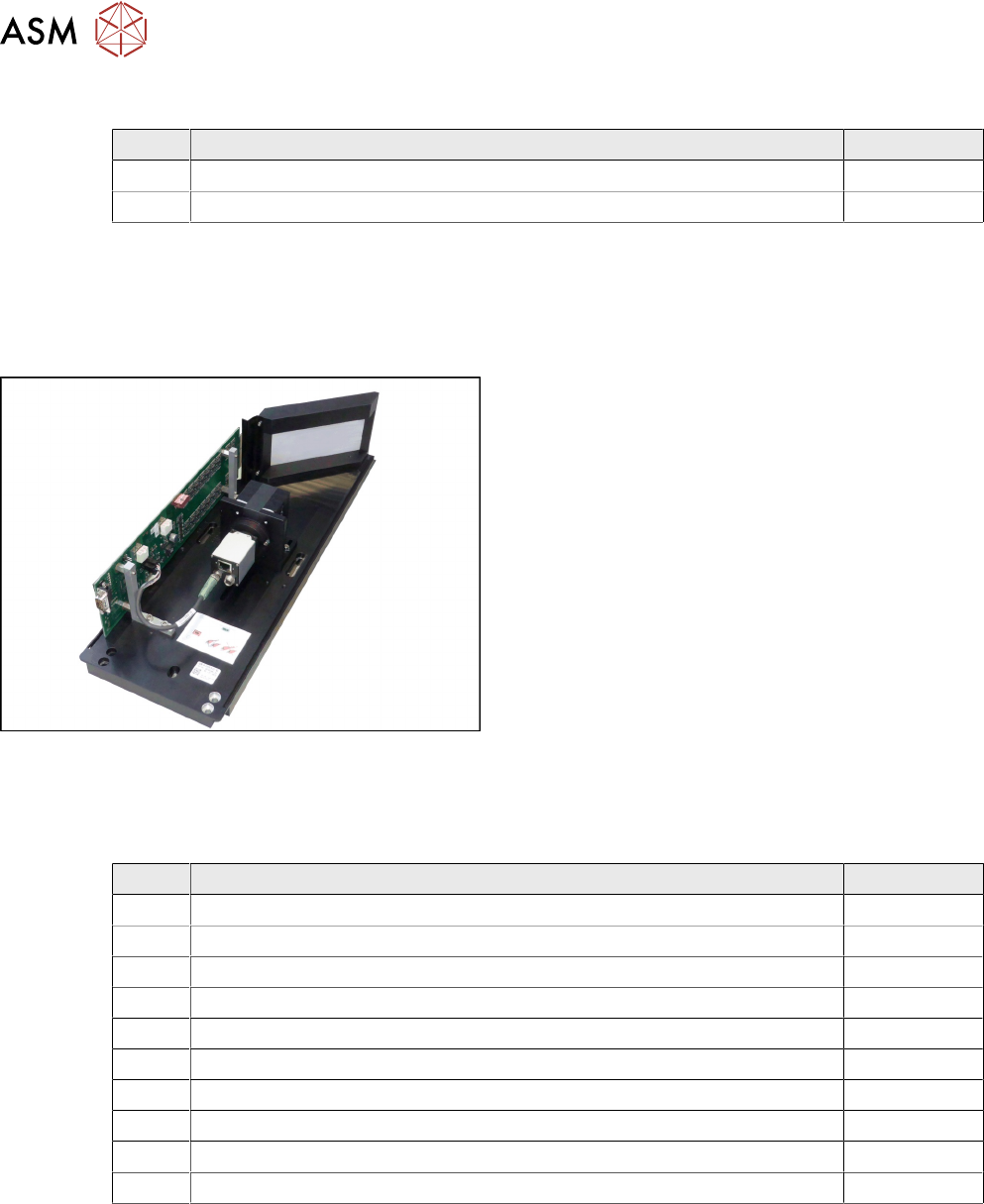

Abb.15: Kamera-Grundeinheit SST33
Kamera-Grundeinheit SST33
2.6.3 Abwurfbehälter / Pipettenstation IC-Kamera SIPLACE TX Serie V2 [03162806-
xx]
Menge Bezeichnung Art.-Nr.
1 Verbindungsplatte 03113448-xx
1 Halter Abwurfbehälter 03117361-xx
1 Abwurfbehälter groß komplett 03106815-xx
1 Sensor-BG IC-Kamera 03115381-xx
3 Abstimmplatte f. Pipetten-Abwurfvorrichtung 03104733-xx
1 Auflage f. Pipetten-Abwurfvorrichtung 03104731-xx
2 ISO 7380-2 M 3 x 6-A2-70 03099571-xx
2 ISO 10642 - M5x10-A2-70 03082832-xx
2 ISO 7046-2-M3 x 6-A2-70-H 03023238-xx
2 DIN 7984-M6 x 12-A2-70 03081847-xx
Bei einem CPP muss zusätzlich die Pipettenstation CPx kpl. / SX4a f JTF3 M [03106821-xx]
bestellt werden!
