3 Einbau 3.4 Stationäre Kamera Typ SST33 einbauen Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 10/2018 39 Abb.47: Anschrauben der Kamera ► Drehen…
3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
38 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
Abb.44: Kameradistanzplatte
► Schrauben Sie die Kameradistanzplatte
[03136559-xx] mit den sechs Schrauben
[03042574-xx] an.
Abb.45: Kamera-Grundeinheit einhängen
► Heben Sie die Kamera-Grundeinheit von oben an
die Einbauposition.
► Hängen Sie die Kamera-Grundeinheit mit
den oberen Schlüssellöchern auf die beiden
Schrauben(1).
Abb.46: Einbauhöhe kontrollieren
► Prüfen Sie die Einbauhöhe der Kamera.
Die Kamera muss auf der tiefsten PositionI(1)
montiert werden.
3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018
39
Abb.47: Anschrauben der Kamera
► Drehen Sie zwei weitere Schrauben(2)
ISO4762-M6x25-A2-70 [03042575‑xx] in die
unteren Schraubenlöcher.
► Ziehen Sie alle vier Schrauben(1) und(2) fest.
Elektrische Verbindungen herstellen
Abb.48: Anschluss für GigE-Kabel
1. Anschluss für GigE-Kabel (1)
Abb.49: Anschluss für Power-Kabel
1. Anschluss für Power-Kabel (2)
3 Einbau
3.4 Stationäre Kamera Typ SST33 einbauen
40 Assembly Instructions / Montageanleitung SIPLACE TX-Series V2 Stationary Camera Type 25/33 Stationäre Kamera
Typ 25/33 10/2018

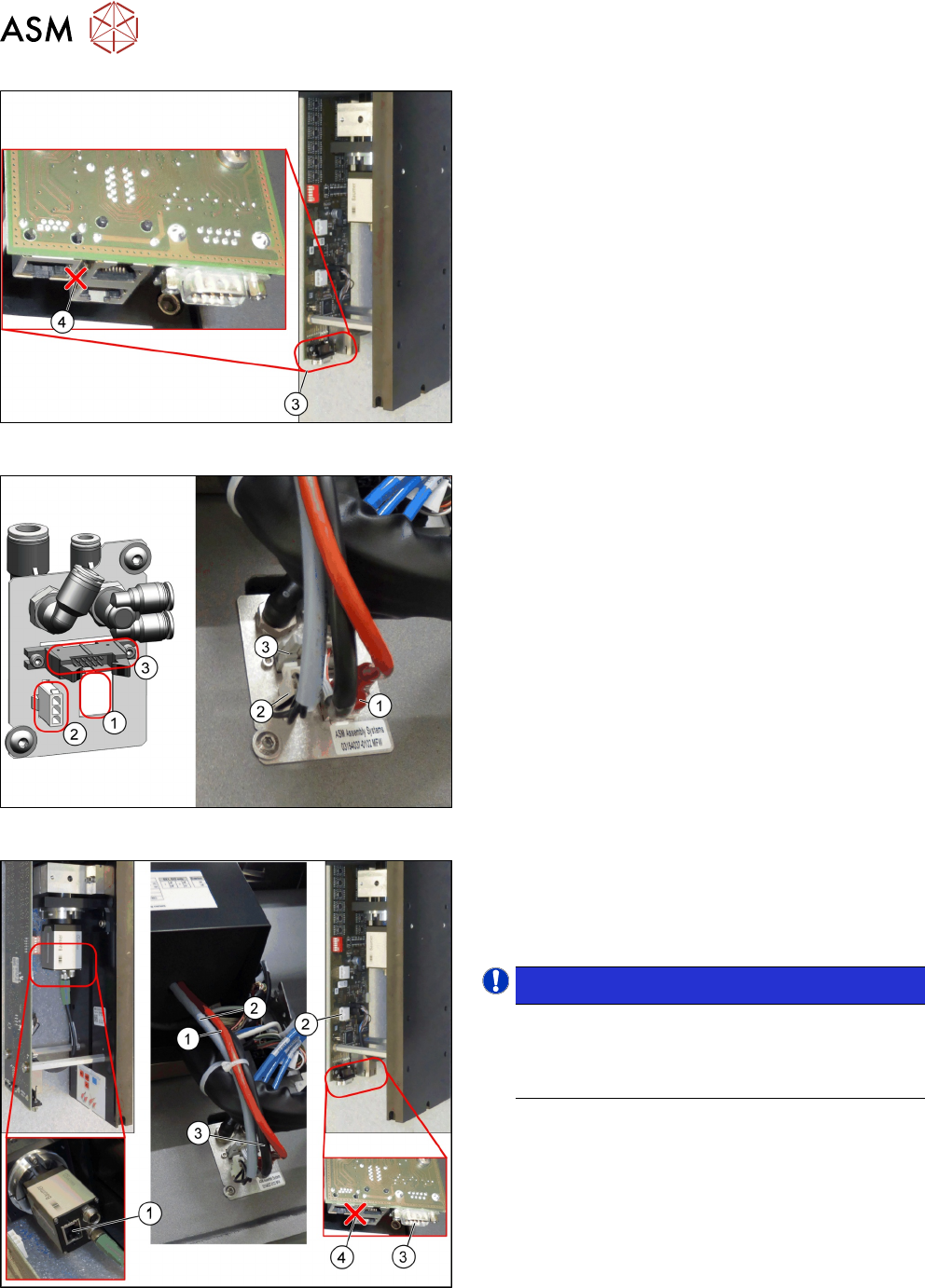

Abb.50: Anschluss für CAN-Bus-Kabel
Anschluss für CAN-Bus-Kabel (3)
Der Multiplexer (wird nicht verwendet) (4).
Abb.51: Anschlüsse an der Maschine
1. GigE-Kabel W3: Verlaeng. Kamerabus
stat. Kamera [03148099-xx]
2. Power-Kabel: Verlaengerung Power stat. Kamera
W1 [03148097-xx]
3. CAN-Bus-Kabel W2: Verlaengerung CAN-Bus
sta. Kamera [03148098-xx]
Abb.52: Elektrische Verbindungen herstellen
► Führen Sie die Kabel (1), (2) und (3) von
der Kamera zum Anschluss Pneumatik
Durchführung.
► Schließen Sie die Kabel an.
HINWEIS!
Achten Sie darauf, das GigE-Kabel korrekt
anzuschließen.
Der Multiplexer-Anschluss am unteren Ende der
Platine wird nicht verwendet.
.
