明锐炉后AOI操作手册-正式.pdf

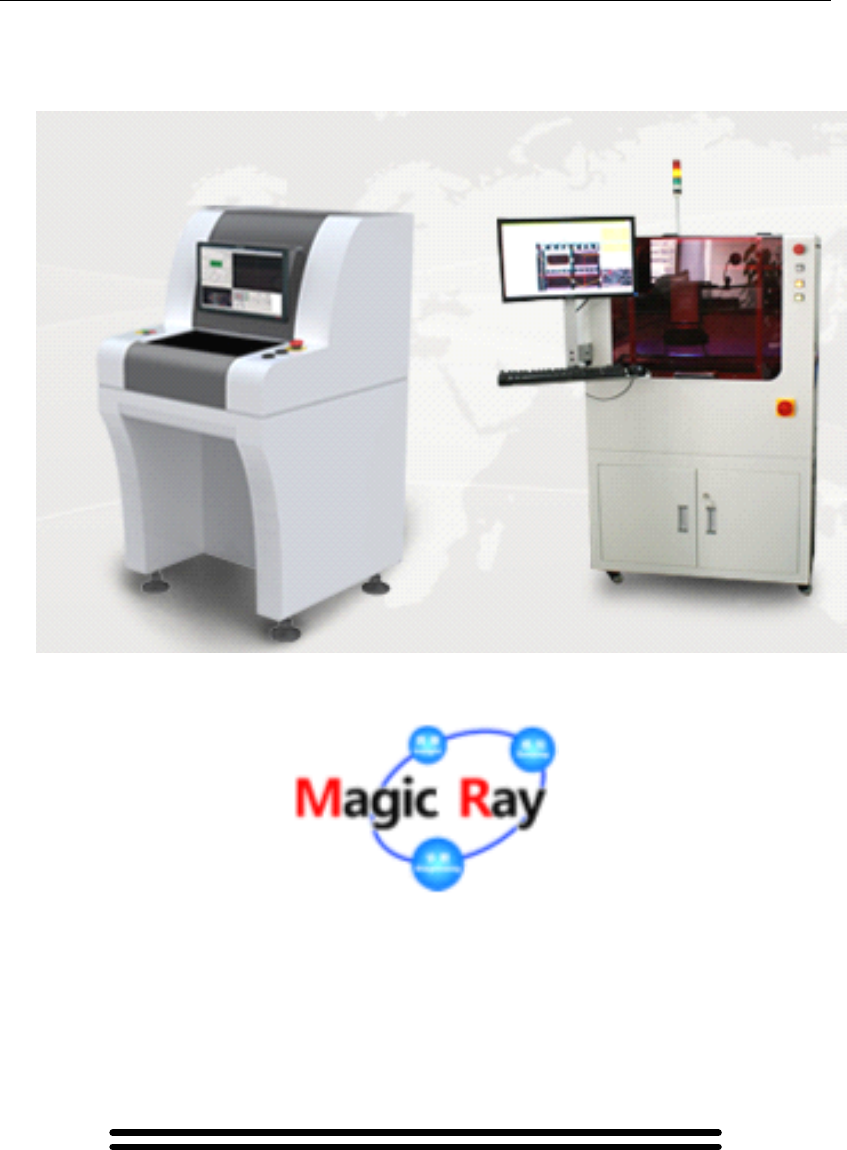

明锐炉后 AOI 操作手册 - 正式 1 明锐炉 后 AOI AOI AOI AOI 操作
明锐炉后 AOI 操作手册 - 正式
1
明锐炉后 AOI
AOI
AOI
AOI 操作
明锐炉后 AOI 操作手册 - 正式
2
安全注意事项
为了安全地使用装置，请遵守以下事项：
1. 进行以下操作时，请与本本本公司销售部联系。
· 移动装置时
· 更换 LED 指示灯时
2. 加油、更换安全带时，请切断电源。
3. 请按设备铭牌上所标示的规格，给本装置提供电源。
4. 将电源电缆接续到设备时，请一定确认接牢，不能有松动。
5. 电缆、接插器等有固定装置的部分一定要在确认固定好后才可使用。
6 ．设备动运时请不要将头、手或其它东西伸到设备内。
7 ．在设备关机后，将头部伸入装置内的时候，请注意上部的框架。
8 ．拉出控制单元组或计算机的时候，请缓慢移动。
9 ． 请确认电源插头已正确插入电源插孔 ， 如在未接插好的状态下使用 ， 可能造成接触不良
、
发生短路、起火、冒烟、烧损等。
10 ．打开前盖时，请注意前盖会压下。
11 ．设备上电后，请不要打开设备前盖。
使用上的注意事项
为了防止误操作或给机械性能带来影响、请遵守以下事项。
1 ．设备使用环境：
1 ）环境温度为 10 ～ 35 ℃
2 ）环境湿度为 35 ～ 80%
3 ）环境中不要存在日光直接照射
4 ）环境中不会溅起水、油、药品
2 ．请在设备前后留出一定的操作以及保养所需的空间。此外，请不要阻塞设备的排风口。
3 ．请不要对不符合本装置规格尺寸的基板进行检测。
4 ．注意不要撞击设备。否则可能引起故障。
5 ．切断电源的时候请按照使用说明书上记载的顺序进行处理。如果在不关闭主机电脑的情
况下直接将总电源开关 “ OFF ” ，有可能会损伤硬盘，造成数据丢失。
6 ．在线型设备前盖有安全开关。运行中，除了取出 PCB 板等必要的时候，请不要打开。
7 ．软件关闭未完成时，请不要启动或直接关闭总电源开关。
8 ．电源 OFF 后，请在经过 20 秒以上后再执行打开电源开关。
9 ．空气源请使用干燥空气。
明锐炉后 AOI 操作手册 - 正式
3
目录
第一章 主画面 ........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................ 5
5
5
5
第 1 节 主画面分布 ............................................................................................................................ 5
第 2 节 快捷功能图标说明 ................................................................................................................ 5
1.2.1 程序操作模块： ............................................................................................................. 5
1.2.2 图像操作模模块： .......................................................................................................... 8
1.2.3 其它模块： .................................................................................................................... 10
1.2.4 新建项目模块： ............................................................................................................ 11
1.2.5 对象操作模块： ............................................................................................................ 15
1.2.6 批量检测模块： ............................................................................................................ 17
1.2.7 处理功能模块： ............................................................................................................ 18
第二章 算法说明 ..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
.................................................................................................................................. 19
19
19
19
第 1 节 注解及初始定义 .................................................................................................................. 19
第 2 节 M ARK 点及标记 ................................................................................................................... 29
2.2.1 Mark 点算法 .................................................................................................................. 29
2.2.2 坏板标记检查算法 ........................................................................................................ 30
2.2.3 正反面标识检查算法 .................................................................................................... 31
第 3 节 常规 CHIP 类元件检查算法 ................................................................................................ 32
2.3.1 检查 算法基 础说 明 ..................................................................................................... 32
2.3.2 检查 原理介 绍 ............................................................................................................. 33
第 4 节 其它公用检测窗算法 常规 .................................................................................................. 40
2.4.1 缺件窗 ......................................................................................................................... 40
2.4.2 短路窗 ......................................................................................................................... 41
2.4.3 极性窗 ......................................................................................................................... 41
2.4.4 副焊盘窗 ..................................................................................................................... 41
2.4.5 锡球窗 ......................................................................................................................... 42
2.4.6 文字窗 ......................................................................................................................... 42
2.4.7 任意窗 ......................................................................................................................... 43
2.4.8 组合窗 ......................................................................................................................... 44
2.4.8 标识窗 ......................................................................................................................... 44
第 5 节 特殊 CHIP 类元件检查算法 ............................................................................................... 46
第 6 节 引脚片式元件检查算法 ...................................................................................................... 47
2.6.1 检查算法基础说明 ..................................................................................................... 47
2.6.2 自动检索窗算法说明 .................................................................................................. 48
2.6.3 焊盘窗算法说明 .......................................................................................................... 49
第 7 节 IC 类元件检查算法 ............................................................................................................. 55
2.7.1 IC 类元件检查算法基础说明 ....................................................................................... 55
2.7.2 IC 类自动检索窗算法说明 ........................................................................................... 56
2.7.3 IC 类引脚样品窗算法说明 ........................................................................................... 60
第 8 节 插件类元件检查算法 .......................................................................................................... 66
