明锐炉后 AOI 操作手册 - 正式 74 3.1.3. 2 手动粘贴元件当无 CAD 坐标或板上元件很少时，可用手动粘贴元件的方法来做程序。 1 ．选中一要粘贴的一个模板子项，单击此模板子项，会将此模板粘贴到当前 FOV 中心，用鼠标点中并拖动到相应的元件位置，即完成此元件的粘贴。 2 ．复制此粘贴的元件，在相同的元件中心双击鼠标，可进行快速粘贴。 3 ．采用此方法，将所有元件…

明锐炉后 AOI 操作手册 - 正式

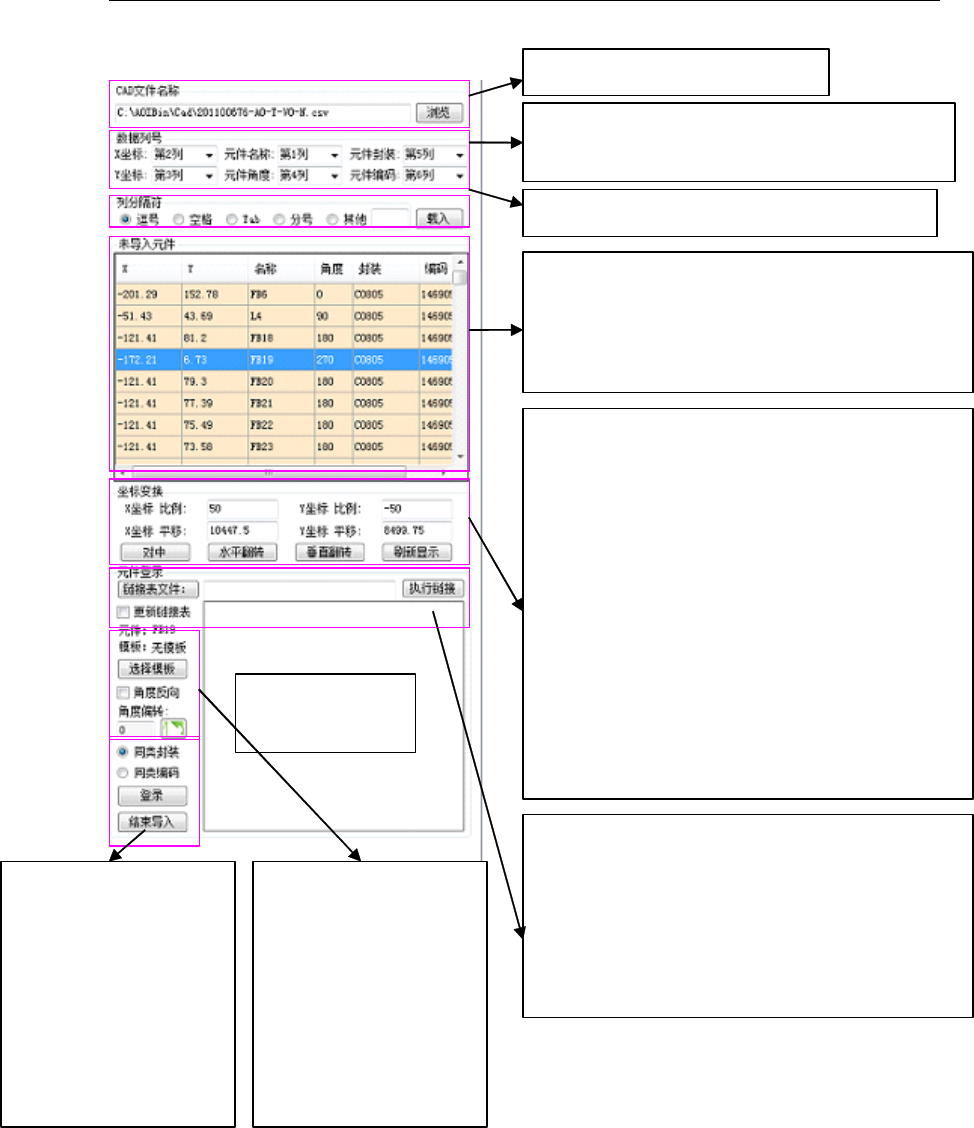

A 区域：具体菜单及说明如下

此处显示选择的

模板子项图片

B 区域：

B 区域为坐标窗显示区域，当坐标进行单位转换或平移时，作为调整的依据，具体坐法是

：

选中一个列表中的元件，此时此元件的坐标窗在此区域中显示为黄色（其它为蓝色），用鼠

标点中此元件拖动或进行平移设定，将其移动到与整图中相应的元件位置处，此时完成数据

的处理。

C 区域：

C 区域为概图区，用鼠标点中某一位置，则 B 区会显示具体的这一位置的元件图。

点 “ 浏览 ” ，可选择 CAD 文件

此项为数据列分项选定，根据 CAD 中 6 项数

据列分布的情况进行选择及设定

此项是选定 CAD 文件列分割符的方式

此项 CAD 文件中所有元件列表清单，当登录

导入（粘贴元件）一个或一类元件后，此清单

中相应的元件清单将自动被清除，当所有元件

都清除完即被录登导入后，此清单为空即 CA D

此项为数据处理项，其功能有 3 个：

1. 能过比例设定对 CAD 中的 X 、 Y 坐标比例

进行变换，将其换算为微米的单位。

2. 通过输入 X 、 Y 坐标平移，可对整体坐标

中心进行平移至与 PC B 整图上的元件一一

相对应。

3. 数据处理： 1 ）对中指将 CAD 的坐标分布

中心与设定的 PCB 板的中心平移至重合

；

2 ）水平翻转 / 垂直翻转是将 CAD 坐标进行

水平 / 垂直翻转的处理

点 “ 刷新显示 ” ，则实时对更改后坐标窗中心

的显示进行刷新

此项是选择模板与 CAD 中元件编码 / 封装的关

联表，当选好一个已存的链接表后点 “ 执行链

接 ” ，如果此 CAD 中存在编码 / 封装与关联表中

一样，则自动将这此元件进行登录导入。

“ 更新链接 ” 勾选后，则会将新建的链接加入

到选好的关联表中。

当选中元件列表后，点

“ 选择模板 ” ，则可选

择相应的模板子项；勾

选 “ 角度反向 ” 或点旋

转图标将元件模板角

度与 PCB 整图上对应

的元件角度调整为一

致

此项是选择按同类封

装 / 编码进行批量登录

导入。

选中 “ 同类封装 ” ，点

“ 登录 ” 后，将 CA D

中这一封装的元件将

全部自动贴粘到板上

相应的位置

明锐炉后 AOI 操作手册 - 正式

3.1.3.2 手动粘贴元件

当无 CAD 坐标或板上元件很少时，可用手动粘贴元件的方法来做程序。

1 ．选中一要粘贴的一个模板子项，单击此模板子项，会将此模板粘贴到当前 FOV 中心，

用鼠标点中并拖动到相应的元件位置，即完成此元件的粘贴。

2 ．复制此粘贴的元件，在相同的元件中心双击鼠标，可进行快速粘贴。

3 ．采用此方法，将所有元件手动粘贴完成。

3.1. 4 Mark 及标识

元件粘贴完成后，手动做 Mark 点、杯板标记及正反面标识。

3.1. 5 获取 FOV 图像

程序完成及初调结束后，点 “ FOV 拍照 ” 快捷图标，设备获取 FOV 图像（可获取多片），

将图像分别保存。

3.1. 6 程序调试

将保存的 FOV 图像读入，可进行在线或离线调试程序。

第

第 2

2 节

节

节离线实时调试

离线实时调试

1 ．存在离线编程器时，可运行离线编程软件，对误判进行实时调试。

2 ．调试完成后，点 “ 更新在线机程序 ” 快捷图标，设备会在测完一片板后，实时自动更新

程序。

明锐炉后 AOI 操作手册 - 正式

第四章作业员操作指导

第

节

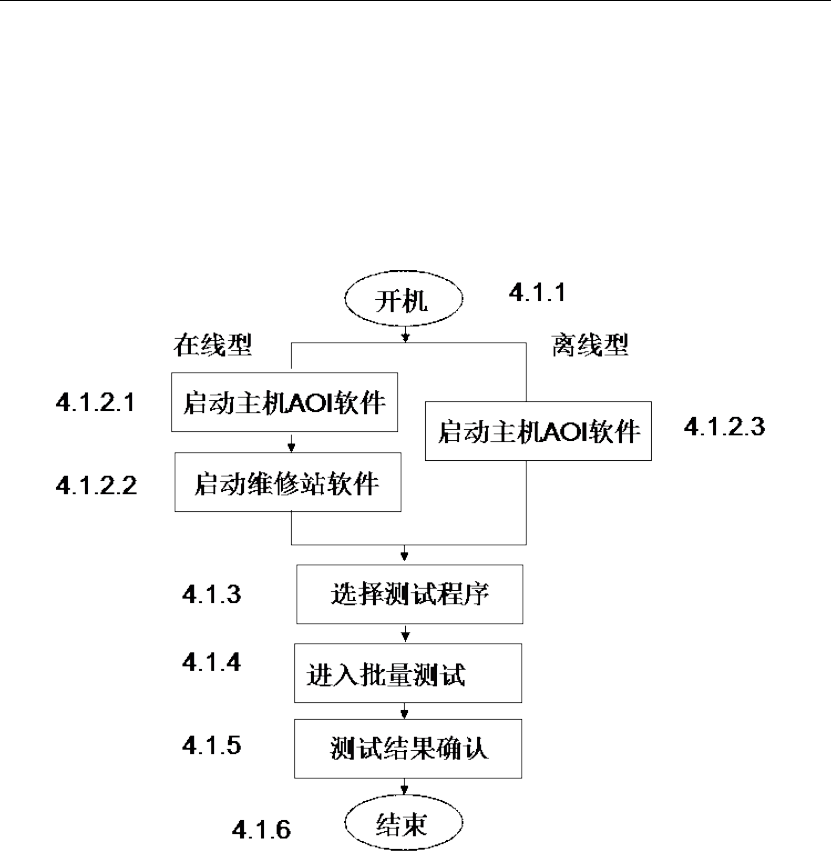

节作业员流程

作业员流程

4.1.1

4.1.1 开机

1. 打开总电源开关，将总电源开关置到 “ ON ” 的位置；

2. 打开设备正面下方的门，将电脑开机；

4.1.2

4.1.2 启动主机软件

A 对于在线型设备：

4.1.2.1 启动主机 AOI 软件

单击主机电脑任务栏的 AOI 图标，此时电脑提示 “ 相机打开 OK ” ，点 “ 确认 ” ，进入 AO I

软件主界面。

4.1.2.1 启动维修站软件

单击维修站电脑任务栏的 AOI 图标，进入维修站界面。
