明锐炉后 AOI 操作手册 - 正式 54 第二、三项同理。如果（ 1+2 ）或 3 均为 OK 时，则组合结果 OK ；如果（ 1+2 ）或 3 中一个 NG 时，则结果 NG 。 □ 焊盘露铜检测区域长度 ___ 像素颜色比例 ≤ ___% 说明： 1 ．从焊盘外端开始往内 N 个像素，如上图所示，作为检测区域。 2 ．可对焊盘露铜抽取颜色（红色）及亮度。 3 ．在检测区域内，如果计 …

明锐炉后 AOI 操作手册 - 正式

3 ．在检测区域内，如果计算出的颜色百分比大于设定值时，结果 OK ，小于设定值时 NG 。

□ 6 . 焊盘边侧

检测区域长度 ___%

□ 除外宽度 ___ 像素

每行要求比例 ___%

符合行数 ≤ ___%

说明：

1 ．以引脚纵长为 100% ，从引脚外端开始，以设定的百分比定义检测区域长度（纵向）；除

外宽度指从焊盘侧端起，由外到内去除设定的像素；将电极侧端至同一侧焊盘侧端的横长减

去除外宽度（横长），剩余长度作为检测区域的宽度（横长），如上图所示。引脚左右各产生

一个检测区域。

2 ．抽取红、绿色及亮度。

3 ．在检测区域内，对两侧区域分别进行检测，如果两端检测区域测得的连续符合行数均小

于设定值时，结果 OK ；如果任何一侧端实测值大于设定值时 NG 。

□ 7 . 引脚部分

检测区域长度 ___%

颜色比例 ≤ ___%

说明：

1 ．以引脚纵长作为 100% ，以设定的百分比作为检测区域长度（纵长）；在引脚窗内，从引

脚外端开始往内，以设定的纵长所包含的引脚部分作为检测区域。

2 ．抽取红色及亮度。

3 ．对检测区域内抽出的对象的颜色比例进行检测，如大于设定值则此项 NG 。

〇开焊处算法组合：

[+] 定义：如果几个算法间的算法采用 + 组合时，其中任何一个算法 OK ，则组合结果 OK

；

全部项 NG 时，则该组合结果 NG 。

[*] 定义：如果几个算法间的算法采用 * 组合时，其中任何一个算法 NG ，则组合结果 NG ；全

部项 OK 时，则该组合结果 OK 。

“ + ” / “ * ” 及（）与算法中的意义与数学中的意义基本一致，但对于组合算法则可理解为

当此组合结果大于等于 “ 1 ” 时（组合中的每项具体算法 OK 时可理解为此项为 “ 1 ” ， N G

时可理解此为 “ 0 ” ）则结合算法的结果 OK ；当结合的结果为 “ 0 ” 时，则组合结果为 NG 。

如果组合结果为 NG ，则报开焊

例：（ 1+2 ） *3

此组合中用了 1 、 2 、 3 项算法。对于组合当第一项 OK 时，第一项为 “ 1 ” ，相反则为 “ 0 ”

；

100 %

纵向

横

向

区域纵长

除外

宽度

横向

纵

向

明锐炉后 AOI 操作手册 - 正式

第二、三项同理。

如果（ 1+2 ）或 3 均为 OK 时，则组合结果 OK ；如果（ 1+2 ）或 3 中一个 NG 时，则结果

NG 。

□ 焊盘露铜

检测区域长度 ___ 像素

颜色比例 ≤ ___%

说明：

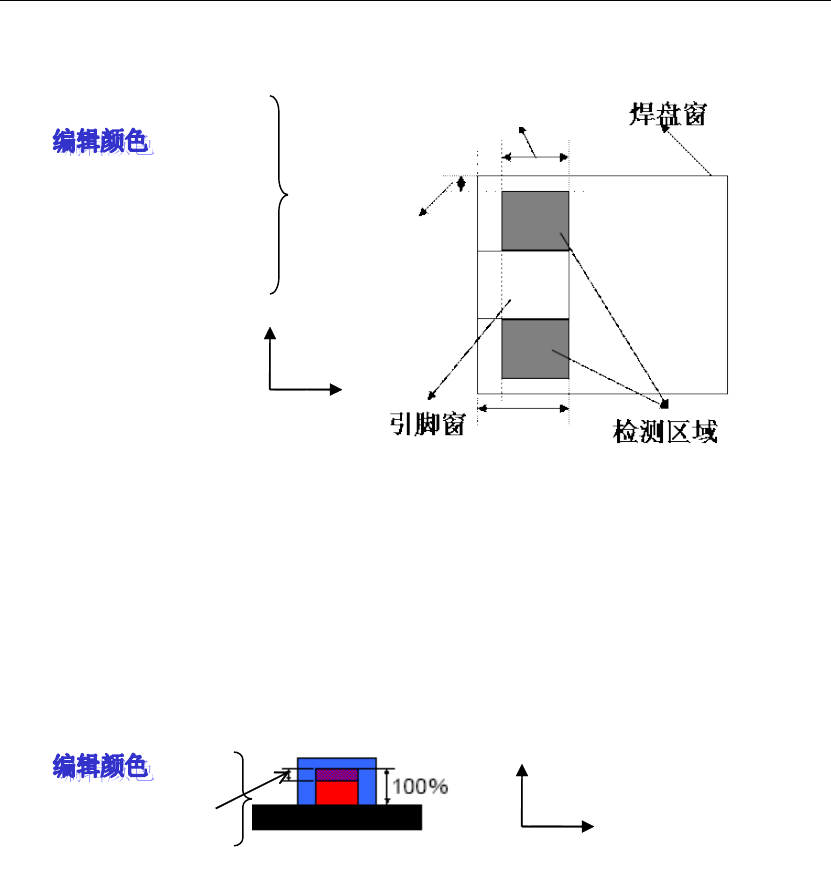

1 ．从焊盘外端开始往内 N 个像素，如上图所示，作为检测区域。

2 ．可对焊盘露铜抽取颜色（红色）及亮度。

3 ．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG

，

报焊盘露铜错误。

□ 红胶溢出

检测区域长度 ___ 像素

颜色比例 ≤ ___%

说明：

1 ．从引脚外端开如往外 N 个像素，如上图所示，作为检测区域。

2 ．抽取红胶颜色（一般为红色）及亮度。

3 ．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG

，

报红胶溢出错误。

□ 引脚偏出

检测区域宽度 ___%

颜色比例 ≤ ___%

说明：

1 ．抽取引脚的红色及亮度。

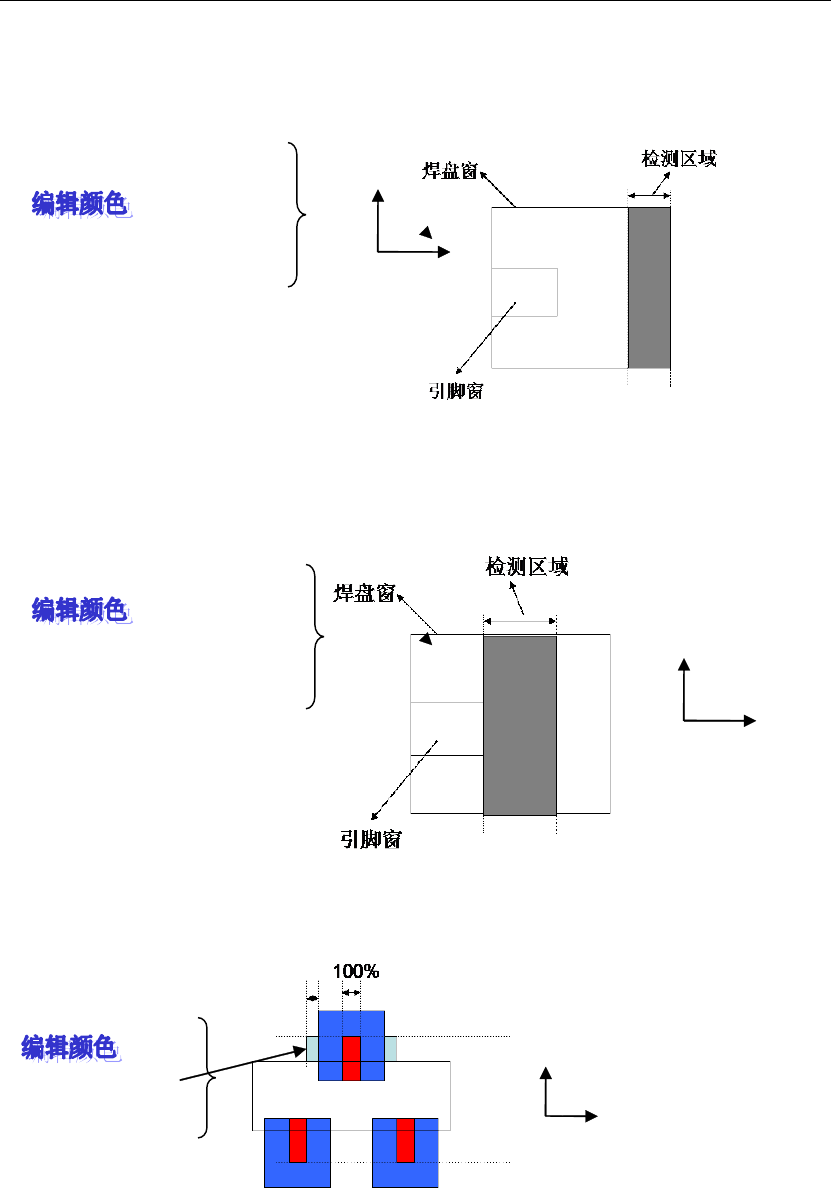

2 ．以引脚横长为 100% ，将设定的检测区域的百分比作为检测区域宽度（横长）；将引脚窗

到元件边缘的距离作为检测区域的纵长；此检测区域紧贴着焊盘边侧及元件边侧（如上图所

示）。

在检测区域内，如果测得值小于设定值，则结果 OK ；如果大于设定值，则结果 NG ，报引

脚偏出错误。

纵向

横

向

纵向

横

向

横向

纵

向

明锐炉后 AOI 操作手册 - 正式

第

第 7

7 节

节

节 IC

IC 类元件检查算法

类元件检查算法

2.7.1

2.7.1 IC 类元件检查算法基础说明

下面对 IC 的算法进行说明 , IC 类元件的检测按照下面的顺序进行

IC 检测窗口图示及说明
