明锐炉后 AOI 操作手册 - 正式
7

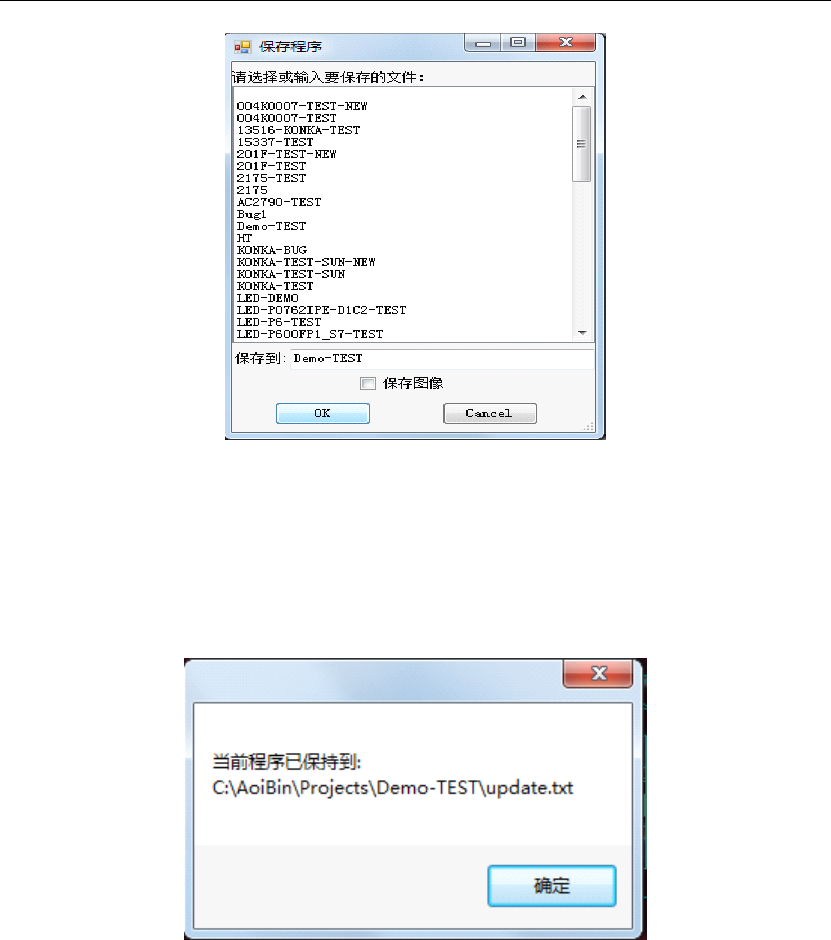

2 ）输出相应的程序名称后，点 “ OK ” ，将程序进行保存。
3 ） 当勾选 “ 保存图像 ” 时 ， 将程序及图像全部保存 （ 第一次保存时建议勾选此项 ） ； 当不勾
选时，只保存程序，不保存图像。
4 ．更新在线机程序：
1 ） 单击此图标时弹出更新设备程序的菜单 ， （ 此功能主要用在离线编程调试上 ， 在修改程序
后实时更新正在检测 PCB 的程序）具体如下
2 ）点 “ 确定 ” 后，在设备测完一片板后，自动对程序进行更新，而无须退出原程序再进行
调用，不影响设备的正常测试。
5 ．读入内容：

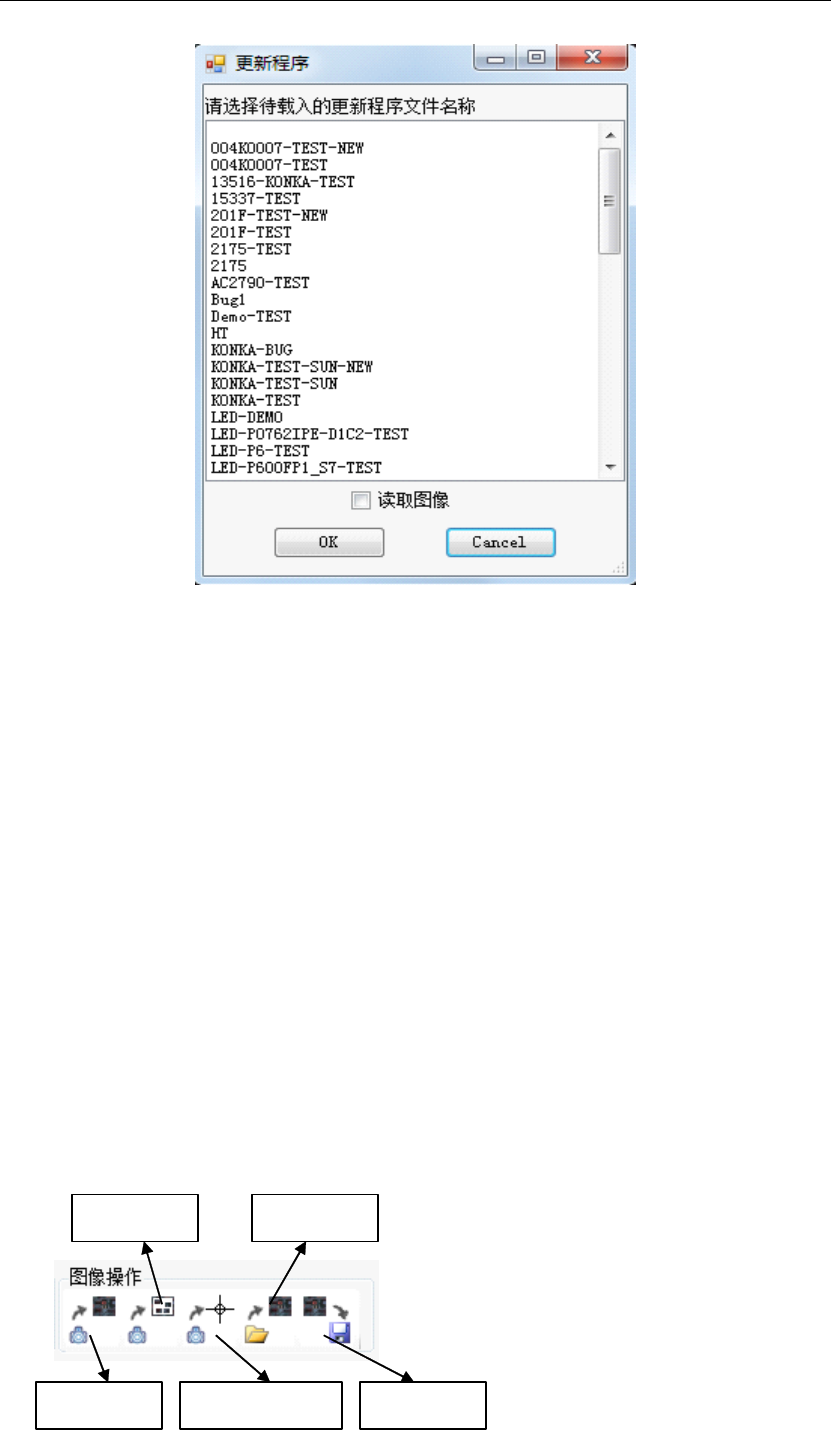

1 ） 单击此快捷功能图标时 ， 会弹出内容 （ 程序 ） 读入窗口 （ 此功能作用是当待编程 PCB 板
与已做好的程序较为相近，只是部分元件有增减的情况下，可先将此 PCB 整图取像后，直
接读入相近的已有程序 ） ，如下所示
明锐炉后 AOI 操作手册 - 正式
8
2 ）选好程序后，点 “ OK ” 即可（注意：此时不要再勾选 “ 读取图像 ” ）读入原程序配合现
有 PCB 整图进行编辑后保存为新程序。
6 ．整板旋转：
整板旋转功能主要是针对拼板（也可对非拼板进行整体旋转 ） ，当选中一个子板范围窗或整
板，点此快捷图标可将子板或整板以 90 度为单位进行整体旋转。
7 ．分配 FOV ：
点此快捷功能键后 ， 可显示 FOV 的分布 ， 此功能主要作为是在显示上 ， 让编程者了解 FO V
的一个具体分布，无其它作用。
8 ．对正 Mark 点：
此功能的作用是在重新获取一片图片后进行调试时用 ， 此点图标后 ， 所有元件以 Mark 点为
基准进行校正，便于程序批量细调。
1.2.2
1.2.2
1.2.2
1.2.2 图像操作模模块：
此模块的主要作用是对图像获取进行相关操作，具体如下
获取图像
FOV 拍照
当前位置拍照
读入图像
保存图像
明锐炉后 AOI 操作手册 - 正式
9
1 ．获取图像：
将 PCB 放入，新建或调用一个程序后，点此图标，设备开始动作，获取 PCB 的整板图片
；
此功能是用于新做程序或新获取一片 PCB 图像后调整程序。
2 ． FOV 拍照：
此功能的作用是 ： 初始程序完成后 （ 还未进行调试 ） ， 放入另一片 PCB 板并点此图标 ， 可 对
PCB 板上有元件测试窗的部位以 FOV 为单位单独进行拍照 ， 这样可最大程度减少拍照时间
且可避开拼图间隙对程序调试带来的影响，建议初步调试时采用此功能获取图片。
3 ．当前位置拍照：
点此图标可对当前 FOV 进行拍照。
4 ．读入图像：
此功能的作用是 ： 初始程序完成后 ， 将保存的几片 PCB 整图或 FOV 图 （ 在下述 5 中会说明
如何保存图像）调出来进行程序调试。
1 ）单击此快捷功能图标时，会弹出读入图像窗口，如下所示
2 ）选好对应的图片文件夹后点 “ 确定 ” ，即可将先将保存的图片打开，然后进行调试。
5 ．保存图片：
此功能的作用是：初始程序完成，可放入几片 PCB 板来获取整图或 FOV 图（在下述 5 ） ，
将其保存在一个地方，然后可利用离线编程或在设备上进行程序的调试。
1 ）单击此快捷功能图标时，会弹出保存图片窗口，如下所示
