2.6.2 自动检索窗算法说明
自动检索窗

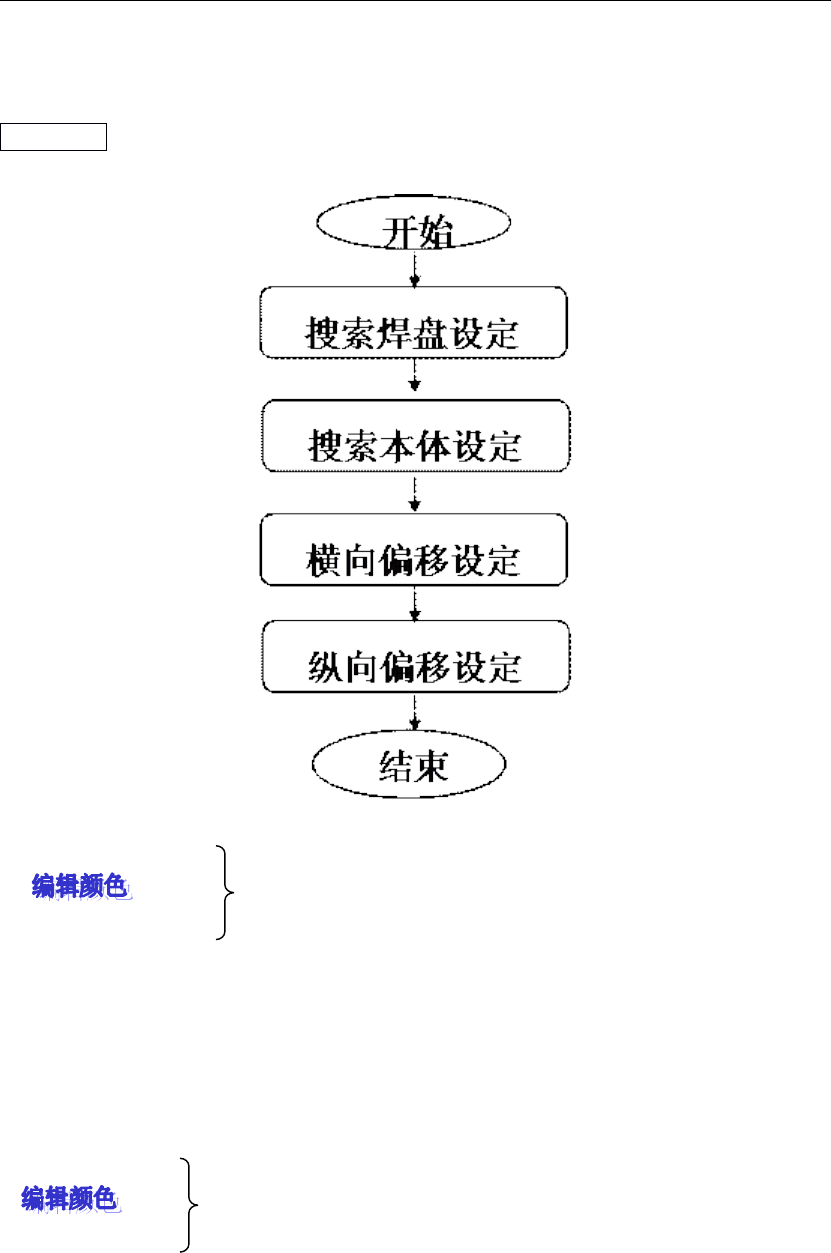

点中自动检索窗进入到自动检索窗的编辑，以下是自动检索窗的检查流程图
□ 搜索焊盘
颜色比例 ≥ ___ %
说明：
1. 抽取焊盘的颜色及亮度，注意抽取焊盘颜色时尺量不要将焊盘以外的颜色抽取。
2. 如果计算出的百分比大于总体相似度设定值 ， 则将此处作为最终检索到的焊盘位置 ， 焊盘
窗自动移至此位置 ， 且所有检测窗也跟随焊盘窗进行等量移动 ； 否则焊盘检索 NG ， 报焊盘
检索失败错误。
□ 搜索本体
颜色比例 ≥ ___ %
说明：
1. 抽取元件本体的颜色及亮度。
2. 如果计算出的百分比大于总体相似度设定值，则将此处作为最终检索到的电极 / 本体位置
（能进行转角检索 ） ，元件窗将向检索到的本体位置移动，然后将极性窗、文字窗及相对应
明锐炉后 AOI 操作手册 - 正式
49
的任意追加窗也随之再次移动。
□ 横向偏移 ≤ ___%
说明：
1. 通过焊盘和元件位置进行判定，不用抽颜色。
2. 将焊盘的横长作为 100% 。
首先 、 通过焊盘检索 ， 全体窗口向焊盘的位置移动然 ， 并记住此时元件的中心座标 ； 能过元
件检索后 ， 元件窗再次移动到找正的元件处 ， 并记住此时的元件的中心座标 ； 这两种状态下
的元件窗位置的中心座标间的距离小于设定值时 OK ，大于设定值，则 NG ，报横向偏移错
误。
□ 纵向偏移 ≤ ___%
说明：
1. 通过焊盘和元件位置进行判定，不用抽颜色。
2. 将焊盘的纵长作为 100% 。
首先 、 通过焊盘检索 ， 全体窗口向焊盘的位置移动然 ， 并记住此时元件的中心座标 ； 能过元
件检索后 ， 元件窗再次移动到找正的元件处 ， 并记住此时的元件的中心座标 ； 这两种状态下
的元件窗位置的中心座标间的距离小于设定值时 OK ，大于设定值，则 NG ，报纵向偏移错
误。
2.6.3 焊盘窗算法说明
点中焊盘窗，进入到焊盘窗的编辑；三极管有 3 个焊盘窗， 3 个焊盘窗将分别进行判定 ； 现
以其中一个为例进行说明，另 2 个采用相同的方式。
焊盘窗
□ 缺件
□ 焊锡中央
去除比率 ___%
颜色比例 ≤ ___%
重心偏移 ≥ ___%
□ 焊锡位置
重心偏移 ≥ ___%
Ａ
Ｂ
Ｃ
横向
纵
向
A
A
A
A
B
B
B
B
纵向
横
向
纵向
横
向
焊盘窗中
的引脚窗
明锐炉后 AOI 操作手册 - 正式
50
A
A
A

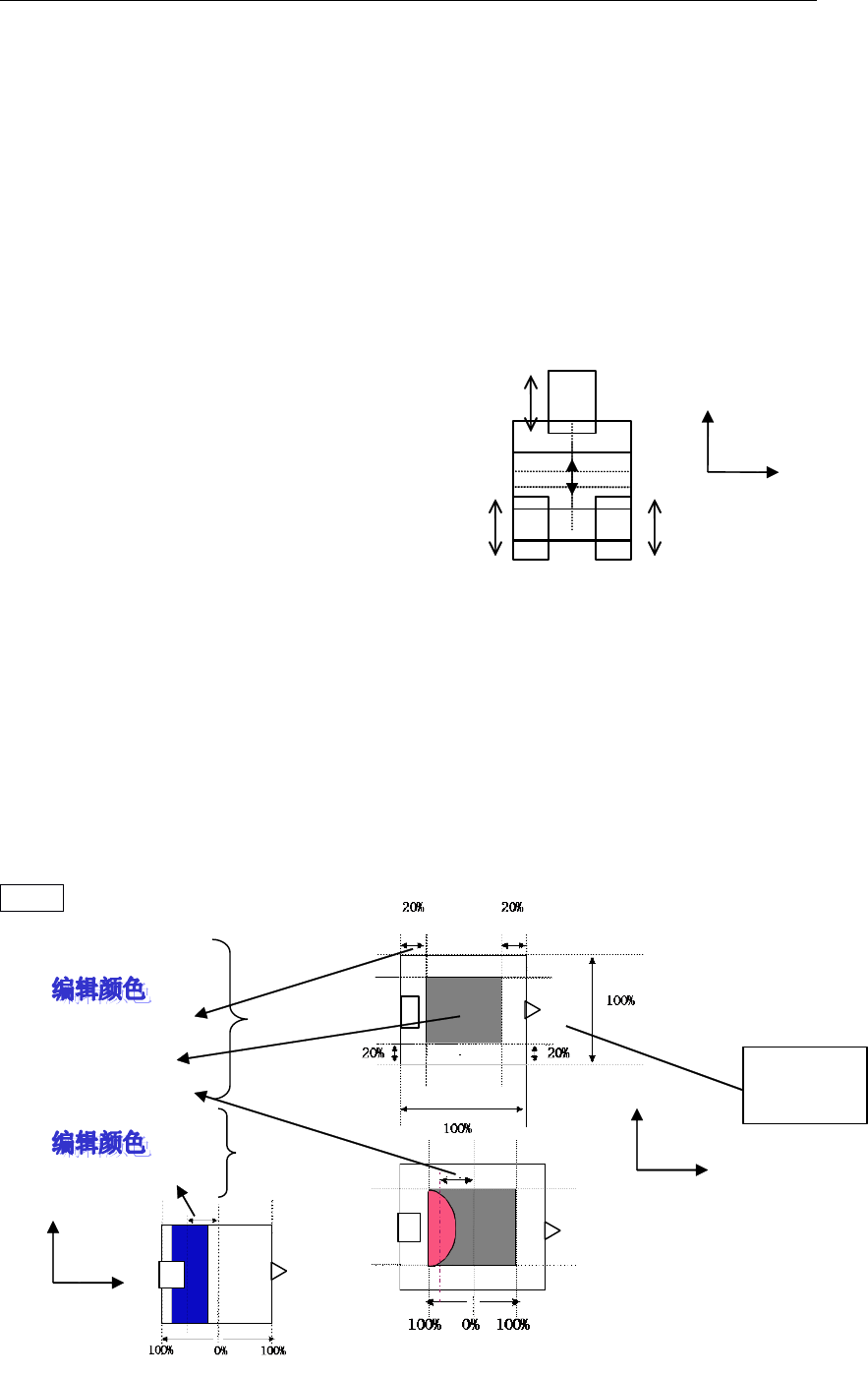

A 说明：
1. 对于此项可通过去除区域来进行检测区域的设定 ， 比如上图中所示为去除焊盘四周 20% 的
区域。
2. 抽取红色及亮度。
3. 对于面积及重心偏移，两者同时 NG 时，焊锡中央项 NG 。
4. 对于面积，在检测区域内如果计算出的比例小于设定值时，此单项结果 OK ，大于设定值
时 NG ； 重心的算法是 ： 1 ） 将选选中区域的重心作为 0 ， 选中区域的左右边端各作为 100%
；
2 ）计算抽取的对象的重心与选中区域的重心偏差，如大于设定值时，则此单项结果 OK ，
如小于时，则此单项结果 NG 。
B
B
B
B 说明：
1. 将整个焊盘作为检测区域；
2. 抽取蓝色及亮度；
3. 将焊盘的重心作为 0 ，焊盘的纵向左右边端各作为 100% ；将检出的对象的重心与焊盘窗
的重心进行偏移计算，如偏移值小于设定值则此单项 NG 。
对于 A 、 B 两者同时 NG 时 NG ，其中任一个 OK ，则此大项 OK 。
□ 少锡
检测区域长度 ___ 像素
每行要求比例 ___%
符合行数 ≥ ___ 像素
□ 侧面焊锡
检测区域纵长度 ___%
□ 区域宽度 ___ 像素
每行要求比例 ___%
符合行数 ≥ ___ 像素
A
A
A
A 说明：

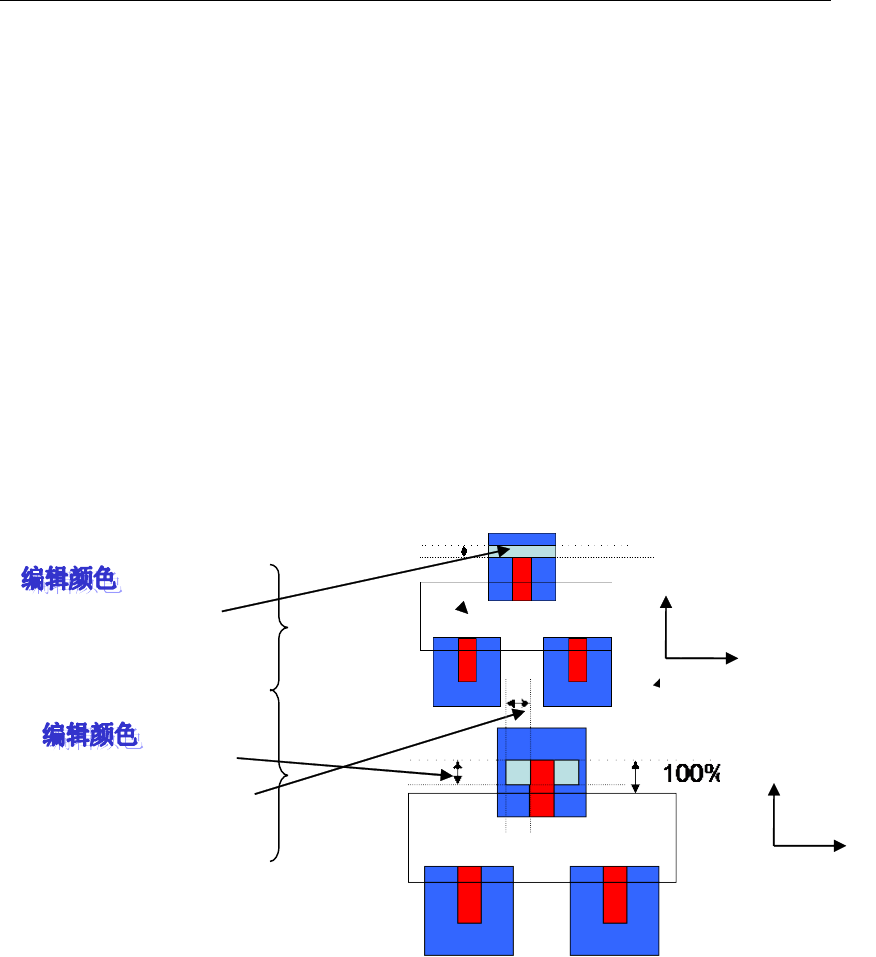

1. 少锡是对焊锡的有无或者过少的检查。
2. 抽取焊锡的蓝、绿色及亮度。
3. 从设定的引脚窗外端开始设定检测区域。
4. 从设定的引脚窗外端开始向外，在检测区如果测得的连续符合行数大于设定值时，结 果
OK ；如果小于设定值时 NG 。
B
B
B
B 说明：
1. 为附加侧端少锡判定 （ 针对宽焊盘元件 ， 正常焊盘一般不用 ） ， 从元件边缘开始逐行检查
，
与 A 项同时 NG 时，报少锡错误 。
2. 抽取焊锡的蓝、绿色及亮度。
3. 检测区域长度指占引脚窗纵长的百分比率 （ 以引脚窗纵长为 100% ， 如上图所示 ） ； 区域宽
度指从引脚窗两侧端到焊盘外侧端的像素 （ 如区域横长设 5 个像素时 ， 表示从引脚窗左侧端
开始 5 个像素的区域作为区域横长，如果设定的横长大于引脚窗侧端到焊盘外侧端的距离
，
则以引脚窗侧端到焊盘外侧端的距离为最终区域横长 ； 如此项不选时则以引脚窗侧端到焊盘
外侧端的距离为最终区域横长 ） ；将区域横长与区域纵长所包含的区域作为侧面焊锡的检测
区域，引脚窗左右两侧均会产生一个区域，两个检测区域分别进行检测。
A
A
A
A
B
B
B
B
横向
纵
向
横向
纵
