明锐炉后 AOI 操作手册 - 正式
5
第一章 主画面
第 1 节 主画面分布
第 2 节 快捷功能图标说明
快捷功能图标按功能分为 6 个模块
1.2.1
1.2.1
1.2.1
1.2.1
程序操作模块：
此模块的主要作用是对程序进行相关操作，具体如下
1 ．新建程序：
1 ）单击此快捷功能图标时，将会创建一个新程序，弹出此新建程序的对话窗
新建程序
读入程序
保存程序
更新在线机程序
读入内容
整板旋转
分配 FOV
对正 Mark 点
处理功能模块
（右边）
批量检测模块
处理功能模块
（左边）
明锐炉后 AOI 操作手册 - 正式
6
2 ）参数输出完成后，点 “ OK ” 可进入具体元件的编程及调试。
2 ．读入程序：

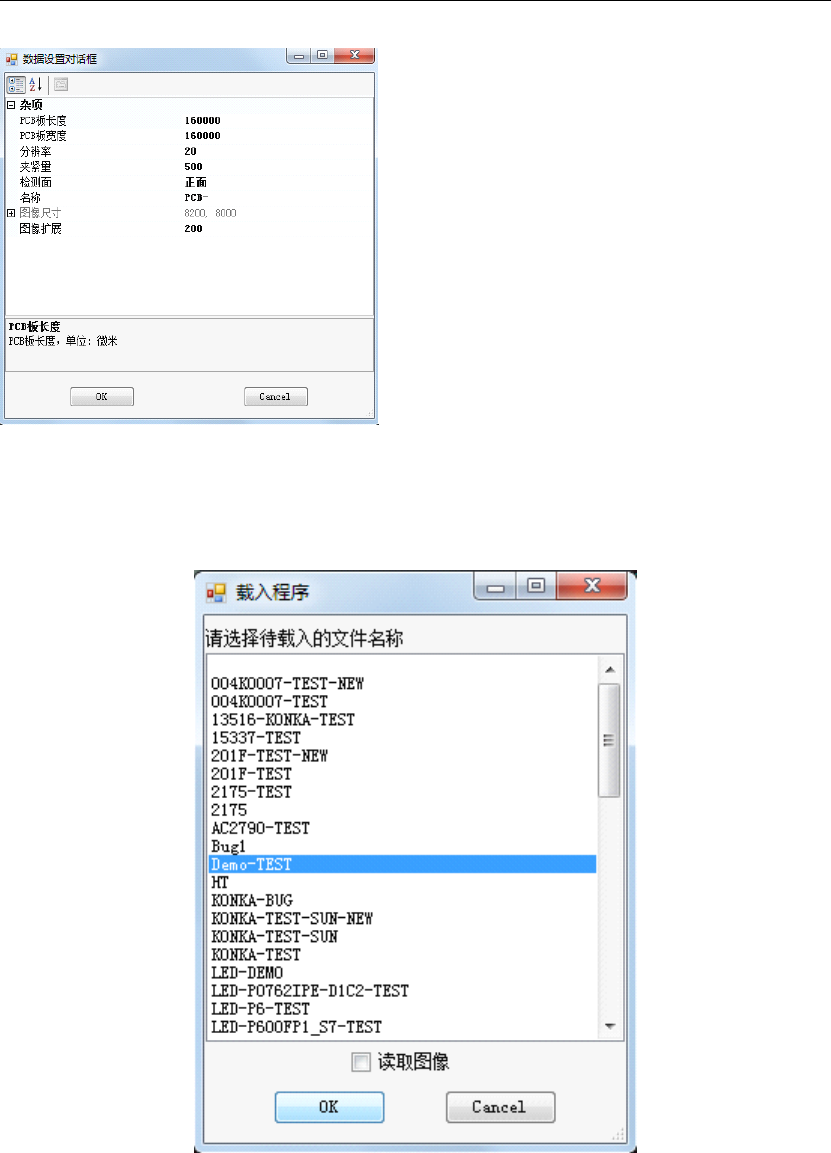

1 ）单击此快捷功能图标时，会弹出程序调用窗口，如下所示
2 ）选中相应的程序后点 “ OK ” ，即完成此程序的调用。
3 ） 当勾选 “ 读取图像 ” 选项时 ， 同时调用与程序对应的 PCB 整图 ， 此时利用整图可对程序
进行调试；当不勾选 “ 读取图像 ” 选项时，只调用程序，不调入 PCB 整图，此时主要可利
用已做好的程序对 PCB 板进行批量检测。
3 ．保存程序：
1 ）当程序做好或中途须保存时可点此图标，对程序进行做存，单击此图标时，弹出程序保
存窗口，如下所示
1. PCB
长度：指待做测试程序的
PCB
的长度 ， 以
微米为单位；
2. PCB
宽度：指待做测试程序的
PCB
的宽度 ， 以
微米为单位；
3.
分辨率：指设备所选的分辨率，此设备标准分
辨率为
20u(
设备有
10u/15u/20u
三种可进行调
整，如无特别说明，出厂时默认调整为
20u)
；
4.
夹紧量：指进板后自动夹板的参数，此参数为
在线机所用，桌上型设备无须设定；
5.
检测面：可选正面或反面；
6.
名称：指此
PCB
的名称；
7.
图像尺寸及图像扩展为默认参数，不用调整。
明锐炉后 AOI 操作手册 - 正式
7
2 ）输出相应的程序名称后，点 “ OK ” ，将程序进行保存。
3 ） 当勾选 “ 保存图像 ” 时 ， 将程序及图像全部保存 （ 第一次保存时建议勾选此项 ） ； 当不勾
选时，只保存程序，不保存图像。
4 ．更新在线机程序：
1 ） 单击此图标时弹出更新设备程序的菜单 ， （ 此功能主要用在离线编程调试上 ， 在修改程序
后实时更新正在检测 PCB 的程序）具体如下
2 ）点 “ 确定 ” 后，在设备测完一片板后，自动对程序进行更新，而无须退出原程序再进行
调用，不影响设备的正常测试。
5 ．读入内容：
1 ） 单击此快捷功能图标时 ， 会弹出内容 （ 程序 ） 读入窗口 （ 此功能作用是当待编程 PCB 板
与已做好的程序较为相近，只是部分元件有增减的情况下，可先将此 PCB 整图取像后，直
接读入相近的已有程序 ） ，如下所示
