明锐炉后 AOI 操作手册 - 正式 18 显示颜色组合显示生成窗口显示原始窗口显示抽取颜色锁定 FOV 2 ．当此 PCB 板测试完成后，则生成检测数据。 3 ．对于在线性设备，此时在维修站电脑上打开维修站软件，则可以进行检测结果的确认；如果是桌上型设备，此时则会自动启动维修站软件，自动进入到检测结果的确认界面。维修站界面如下。对于维修站的说明详见第四篇：操作员作业指…

明锐炉后 AOI 操作手册 - 正式

此时可显示元件的原始测试窗口。

1.2.6

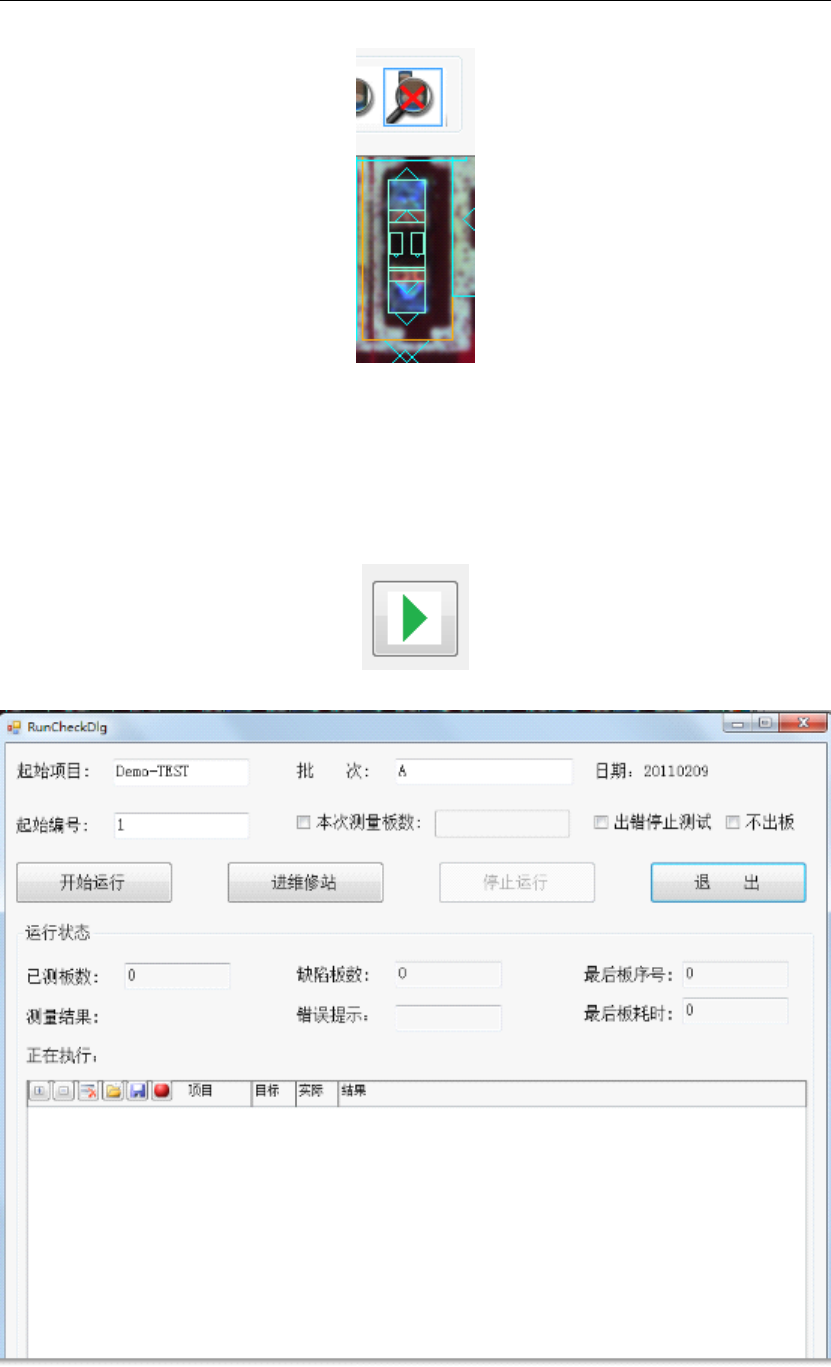

1.2.6 批量检测模块：

点此图标会弹出元件批量替换界面，具体如下

1 ．输出 “ 批次 ” 号及 “ 起始编号 ” 后，点 “ 开始运行 ” ，则设备开始检测 PCB 板。

明锐炉后 AOI 操作手册 - 正式

显示颜色组合

显示生成窗口

显示原始窗口

显示抽取颜色

锁定 FOV

2 ．当此 PCB 板测试完成后，则生成检测数据。

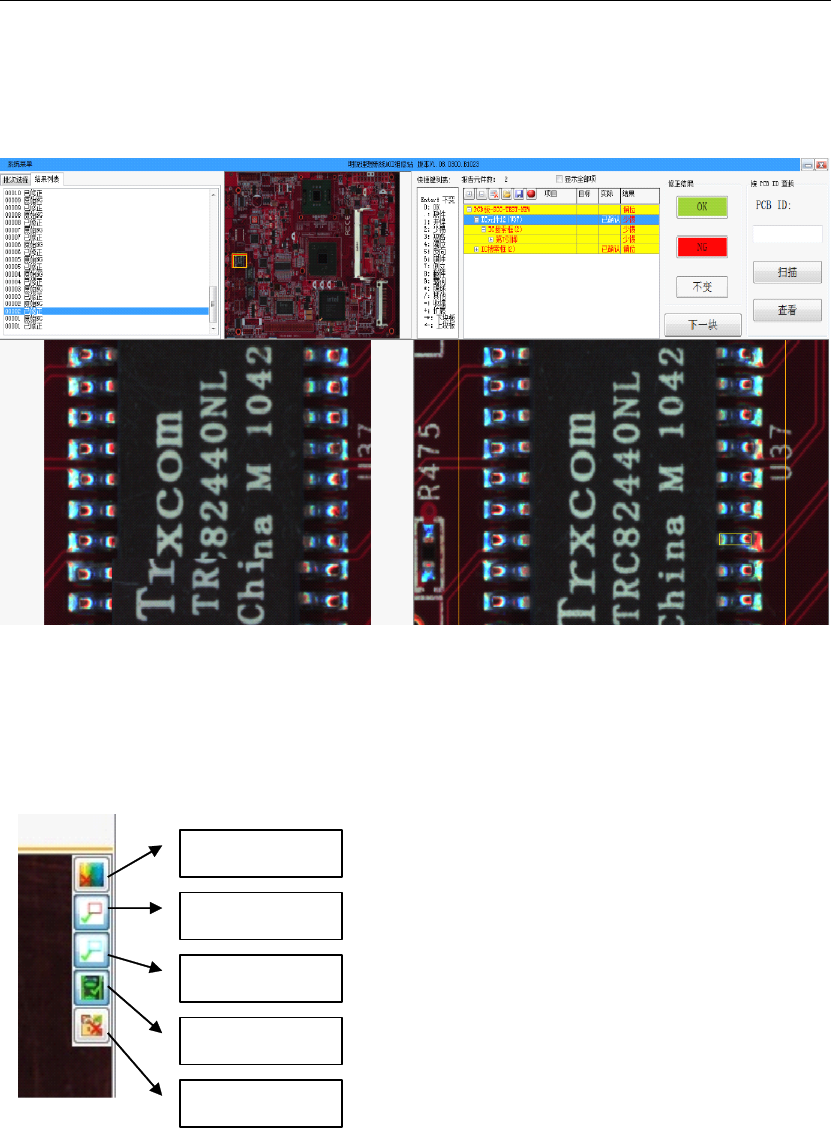

3 ．对于在线性设备，此时在维修站电脑上打开维修站软件，则可以进行检测结果的确认；

如果是桌上型设备，此时则会自动启动维修站软件，自动进入到检测结果的确认界面。维修

站界面如下。

对于维修站的说明详见第四篇：操作员作业指导。

1.2.7

1.2.7 处理功能模块：

1 ．显示颜色组合：此项默认为不勾选。当抽取颜色时如果勾选此项时，则将所有抽出的颜

色时行集合并用红色将抽出的对象进行显示。

2 ．显示生成窗口：此项默认为勾选。当点中一个元件进行模拟测试时，会自动只显示较正

后 / 或生成的测试窗口。

3 ．显示原始窗口：此项默认为不勾选。当点中一个元件进行模拟测试时，会显示原始测试

窗口。

4 ．显示抽取颜色：此项默认为勾选。抽取颜色时会自动用绿色显示抽出的颜色对象。

5 ．锁定 FOV ：当勾选此项后， FOV 即被锁定，复制时将不会影响各拼板内元件的归属。

明锐炉后 AOI 操作手册 - 正式

第二章算法说明

第 1 节注解及初始定义

* 此注解及定义适用于全文

一）标识类注解

“ ○ ” 标识为单选项 , 对于并行的项目只能选取其中之一进行；

“ □ ” 标识为复选项 , 可选取其中之一或多个或不选取。

二）所有数据分层次排列。当主项未选择时，其附带的低层次数据全部无效。

三） “ ” 表示包含的不同项目为同一目的项，只需要抽取同一个颜色及亮度。

四） “ ” 代表点此按扭可以进入颜色及亮度抽取界面，此界面下可进行一组或多组

颜色及亮度抽取，并能对多组颜色及亮度进行组合，即每组间是叠加或相减，均可进行设定

；

当采用几组颜色抽取时，这几组颜色可进行叠加或相减的方式进行颜色组合抽取；当存在几

组颜色组合后可点 “ 全部显示 ” 功能，此时用红色显示组合后的被抽取的颜色部分。

五）所有算法符合设定逻辑时为 OK ，不符合设定算法逻辑的为 NG ，当 NG 后报相应的不

良信息。如纵向偏移 ≤ ___% ， “ ___% ” 是设定的百分比参数，参数后面空白处显示指实际

测试值及判定结果；如果测试值小于设定值则 OK ，否则 NG ，具体如下：

纵向偏移 ≤ 30 % （设定值） 20% （测试值） OK （结果）

纵向偏移 ≤ 30 % （设定值） 40% （测试值） NG （结果）

六）所有元件类的缺件窗、极性窗、文字窗、锡球窗、短路窗（不含 IC 类元件自动生成的

短路窗）均是一样的算法。

七） “ ” 表示此窗有方向：

1. 对于非 IC 类

1 ）自动检索窗的方向表示零件的贴装角度：

自动检索窗的方向箭头朝右（）表示元件为 0 度，方向箭头朝上（）表示元件为 90 度，

方向箭头朝左（）表示元件为 180 度，方向箭头朝下（）表示元件为 270 度（如第十项

的第 1 小项说明中所示元件贴装方向为 180 度）；

2 ）焊盘窗的方向箭头均朝焊盘外部（如第十项说明的第 1 小项中所示）；

3 ）短路窗判定短路与否的条件是：抽出的颜色对象是否垂直（以箭头方向为水平方向）贯

穿短路窗来判定。

2. 对于 IC 类
