明锐炉后 AOI 操作手册 - 正式
37

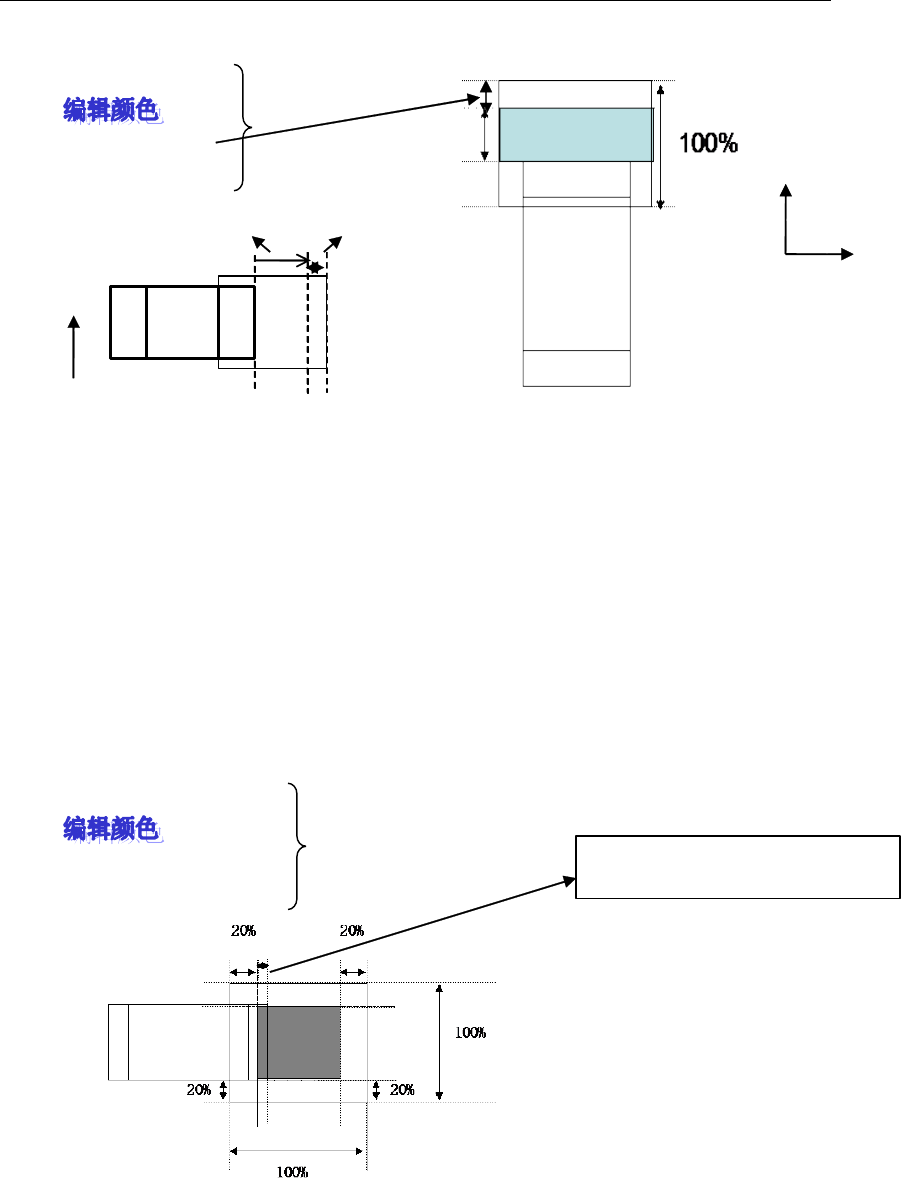

□ 开焊检查
□ 1. 全体焊盘
□ 去除区域 ___%
颜色比例 ≤ ___%
说明：
1 ．将设定的区域作为检测区域。
2 ．抽取红、绿色及亮度。
3 ．在检测区内，如果计算出的比例小于设定值时，结果 OK ，大于设定值时 NG 。
□ 2. 焊盘中央
□ 去除比率设定 ___%
颜色比例 ≤ ___%
说明：
1 ．把焊盘的横 / 纵长各作为 100% ，去除比率是指去除焊盘横、纵两端边缘比率；将去除后
的焊盘中央部作为检测区域。
2 ．抽取红色及亮度。
3 ．在检测区域内，如果计算出的面积百分比小于设定值时，结果 OK ，大于设定值时 NG 。
把焊盘的横 / 纵长各作为 100% ，去除比率是指去除
横、纵两端边缘比率，如左图所示为去除 20% 。去
除后的焊盘中央部作为检测区域。
将此区域去除 ， 不作为检测区域
把焊盘窗口的纵长作为 100% ， 以百分比设定外端去除区域 。 在焊盘内从元件的外端开始至去除
后的焊盘外端，作为检测区域。
此项可针对较小焊盘 （ 01005 元件 ） ， 且颜色抽取须根据具体焊盘情况而定 。 在设定的检测区域
内，抽取明亮的蓝、绿色。如果测得值在设定值以上，则作为ＮＧ。
备注 ： 小焊盘 OK 时焊盘中央为暗蓝色 ， 开焊时为亮蓝色或亮红 & 亮绿色 。 对于非 01005 元件则抽
取按 “ 说明 ” 中的取取方式。
横向
纵
向
纵向
横
向
去除区域检测区域
明锐炉后 AOI 操作手册 - 正式
38

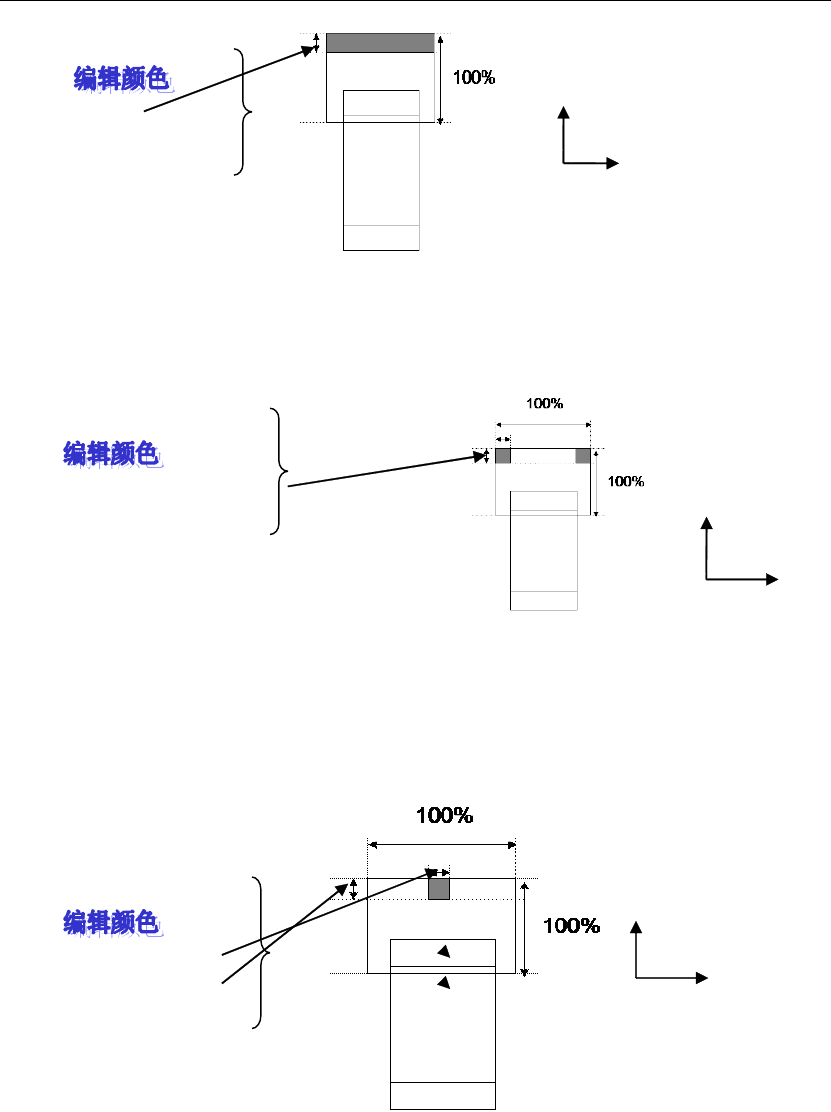

□ 3. 焊盘外端整体
检测区域 ___%
颜色比例 ≥ ___%
说明：
1 ．以焊盘纵长为 100% ，以设定的百分比作为检测区域的纵长；从焊盘外端开始往内，以
设定的纵长所包含的焊盘区域作为检测区域，如上图所示；
2 ．抽取红色及亮度；
3 ．在检测区域内，如果计算出的比例大于设定值时，结果 OK ，小于设定值时 NG 。
□ 4. 焊盘外端四角
检测区域 ___%
颜色比例 ≥ ___%
对焊锡量过多，焊锡量过少、二次反射等情况的算法。
抽取焊锡颜色：红
说明：
1 ．将焊盘的纵、横长各作为 100% ，在焊盘外端的两角以纵、横向百分比设定检测区域，
将此两角区域作为检测区域。
2 ．抽取红及亮度。
3 ． 在两角检测区域内 ， 两角检测区域 ， 如果任何一角计算出的比例大于设定值时 ， 结果 OK
；
如果，两角同时 NG 时，则 NG 。
□ 5. 焊盘外端中央
区域纵向长 ___%
区域横向长 ___%
颜色比例 ≥ ___%
（此项针对圆形焊盘，抽取焊锡颜色：红）
说明 （此算法针对圆形焊盘，正常焊盘一般不采用此算法 ） ：
1 ．以焊盘的纵、横长各作为 100% 。以区域横长所设定的百分比作为检测区域的横向、纵
向长度，此检测区域位于焊盘横向中间部位。
2 ．抽取红及亮度。
3 ．在检测区域内，如果计算出的比例大于设定值时，结果 OK ，小于设定值时 NG 。
横向
纵
向
横向
纵
向
横向
纵
向
明锐炉后 AOI 操作手册 - 正式
39

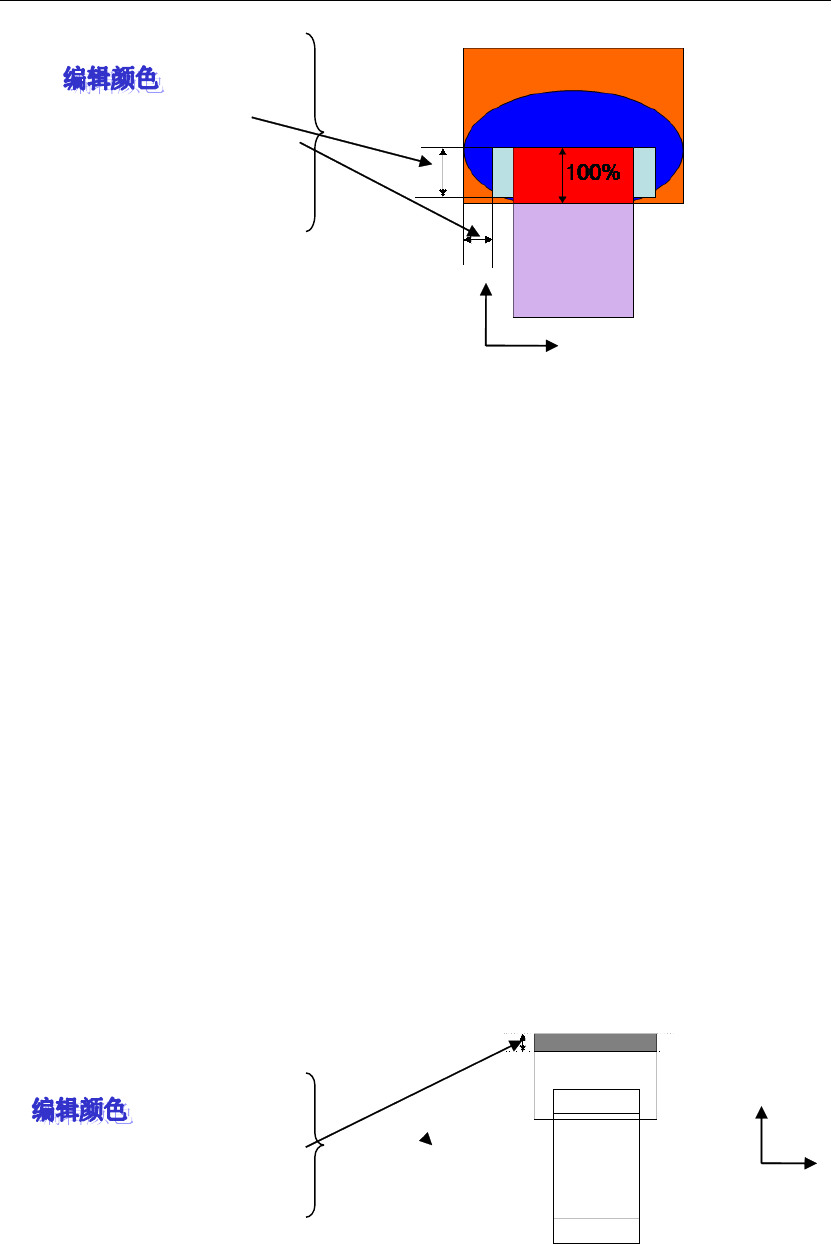

□ 6 . 焊盘边侧
区域纵向长 ___%
□ 区域横向去除 ___ 像素
每行符合比例 ___%
连续符合行数 ≤ ___ 像素
说明 （此算法针对宽焊盘，一般类焊盘不
采用此算法 ） ：
1 ．以电极纵长为 100% ，从电极外端开始，
以设定的百分比定义检测区域纵长；区域横
向去除指从焊盘侧端起，由外到内去除设定
的像素 ， 将电极侧端至同一侧焊盘侧端的横长减去除外横长 ， 剩余长度作为检测区域的横长
，
如上图所示。电极左右各产生一个检测区域。
2 ．抽取红、绿色及亮度。
3 ．在检测区域内，对两侧区域分别进行检测，如果两端检测区域测得的连续符合行数均小
于设定值时，结果 OK ；如果任何一侧端连续符合行数实测值大于设定值时 NG 。
〇 开焊处算法组合：
[+] 定义：如果几个算法间的算法采用 + 组合时，其中任何一个算法 OK ，则组合结果 OK
；
全部项 NG 时，则该组合结果 NG 。
[*] 定义 ： 如果几个算法间的算法采用 * 组合时 ， 其中任何一个算法 NG ， 则组合结果 NG ； 全
部项 OK 时，则该组合结果 OK 。
“ + ” / “ * ” 及（）与算法中的意义与数学中的意义基本一致，但对于组合算法则可理解为
当此组合结果大于等于 “ 1 ” 时（组合中的每项具体算法 OK 时可理解为此项为 “ 1 ” ， N G
时可理解此为 “ 0 ” ）则结合算法的结果 OK ；当结合的结果为 “ 0 ” 时，则组合结果为 NG 。
如果组合结果为 NG ，则报开焊
例 ： （ 1+2 ） *3
此组合中用了 1 、 2 、 3 项算法。对于组合当第一项 OK 时，第一项为 “ 1 ” ，相反则为 “ 0 ”
；
第二、三项同理。
如果（ 1+2 ）或 3 均为 OK 时，则组合结果 OK ；如果（ 1+2 ）或 3 中一个 NG 时，则结 果
NG 。
□ 焊盘露铜
检测区域 ___ 像素
颜色比例 ≤ ___%
说明：
1 ．从焊盘外端开始往内 N 个像素，如上图所示，作为检测区域。
2 ．可对焊盘露铜抽取颜色（红色）及亮度。
3 ． 在检测区域内 ， 如果计算出的比例小于设定值时 ， 结果 OK ， 大于设定值时 NG ， 报焊盘
露铜错误。
横向
纵
向
横向
纵
向
