明锐炉后 AOI 操作手册 - 正式

B 对于在线型设备：

4.1.2. 3 启动主机 AOI 软件

单击主机电脑任务栏的 AOI 图标，此时电脑提示 “ 相机打开 OK ” ，点 “ 确认 ” ，进入 AO I

软件主界面。

4.1.3

4.1.3 选择测试程序

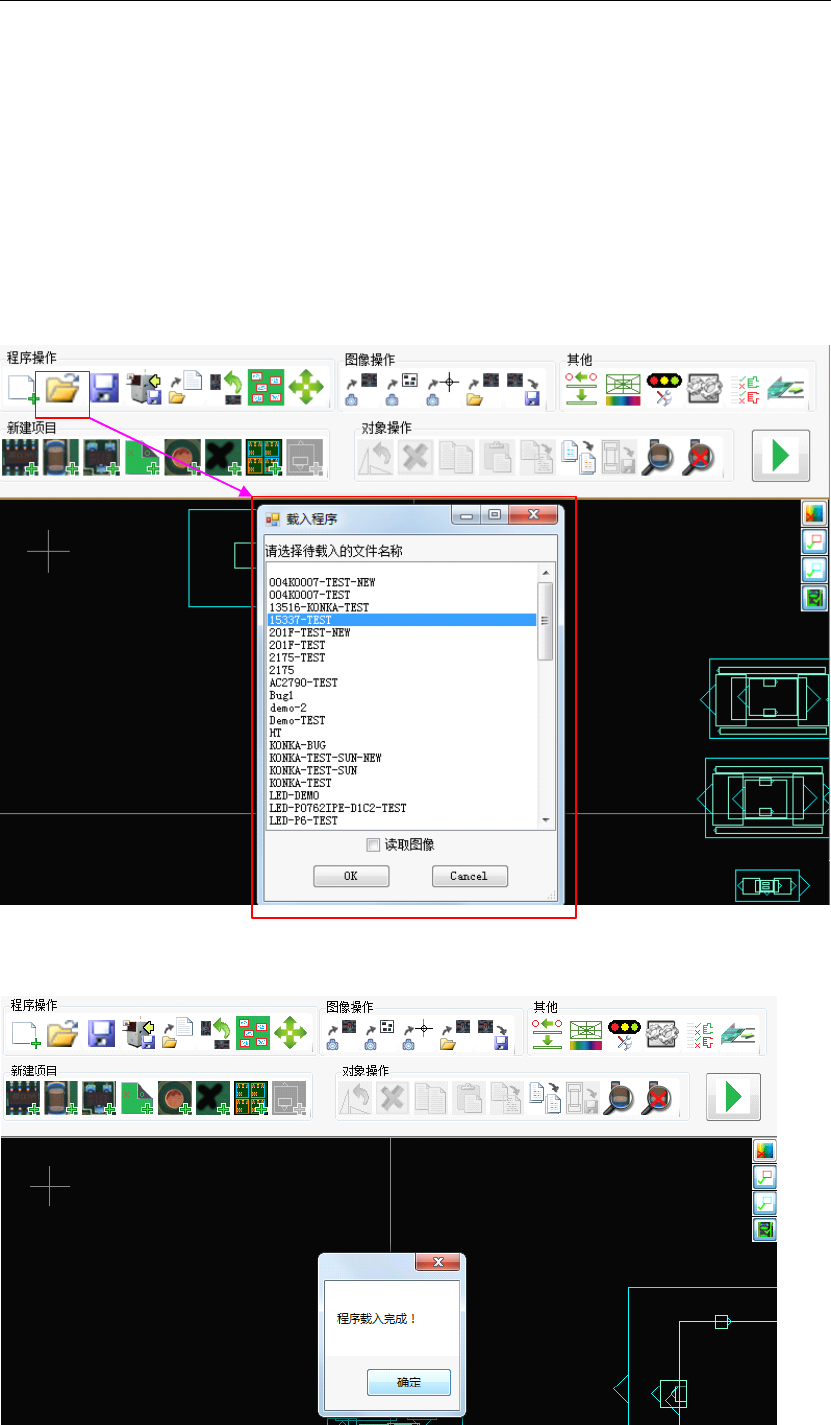

1. 单击 AOI 软件主界面的 “ 读入程序 ” 快捷图标，弹出选择程序的界面，如下

2 ．选中相应的程序后，点 “ OK ” ，电脑提示 “ 程序载入完成 ” ，点 “ OK ” ，测试程序选择完

成。

明锐炉后 AOI 操作手册 - 正式

4.1.4

4.1.4 进入批量测试

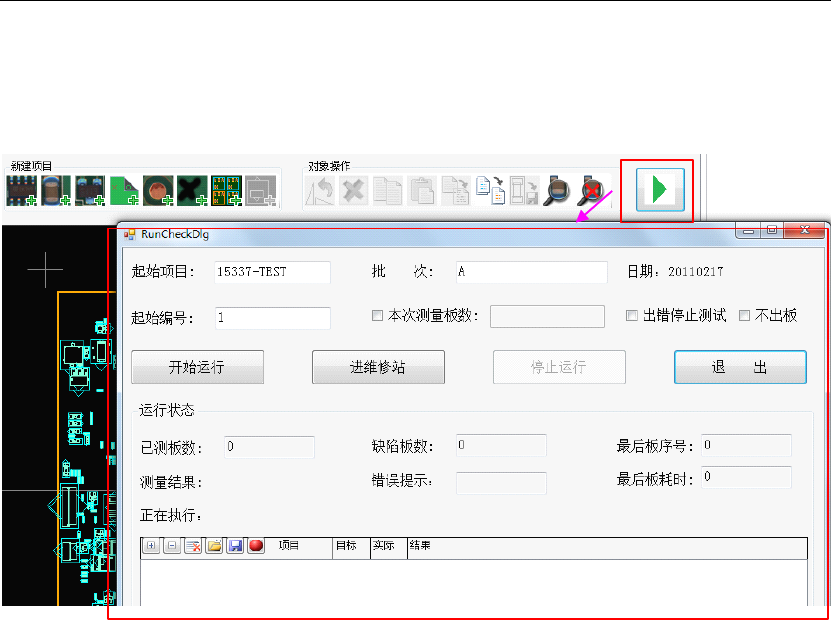

1 ．程序选好后，点主界面的 “ 批量测试 ” 快捷图标，弹出批量测试设定界面，如下

2 ．在弹出批量测试设定界面中输入 “ 批次 ” 及 “ 起始编号 ” 后，点 “ 开始运行 ” 按扭，设

备进入到批量测试状态。

A ．如果是在线机，则设备会开始连续自动测板；此板测完后，设备会自动出板，并将检测

结果传到维修站，同时设备开始搬入下一片板进行自动检测。此时操作员可在维修站电脑上

选好待确认的测试结果记录后，对刚测完的单板的检测结果进行确认。

B ．如果是离线机，则需要手动放入 PCB 板，然后双手同时按设备两侧的 “ Start ” 按扭，设

备将板搬入，开始进行测试，测完后设备会自动出板，并自动启动主机自带的维修站软件

；

此时需要手动将板取出并放入下一片板再双手同时按设备两侧的 “ Start ” 按扭继续进行检测

。

设备检测的同时，操作员可在自动启动的维修站软件上进行上一片板的检测结果确认。

明锐炉后 AOI 操作手册 - 正式

4.1.5

4.1.5 测试结果确认

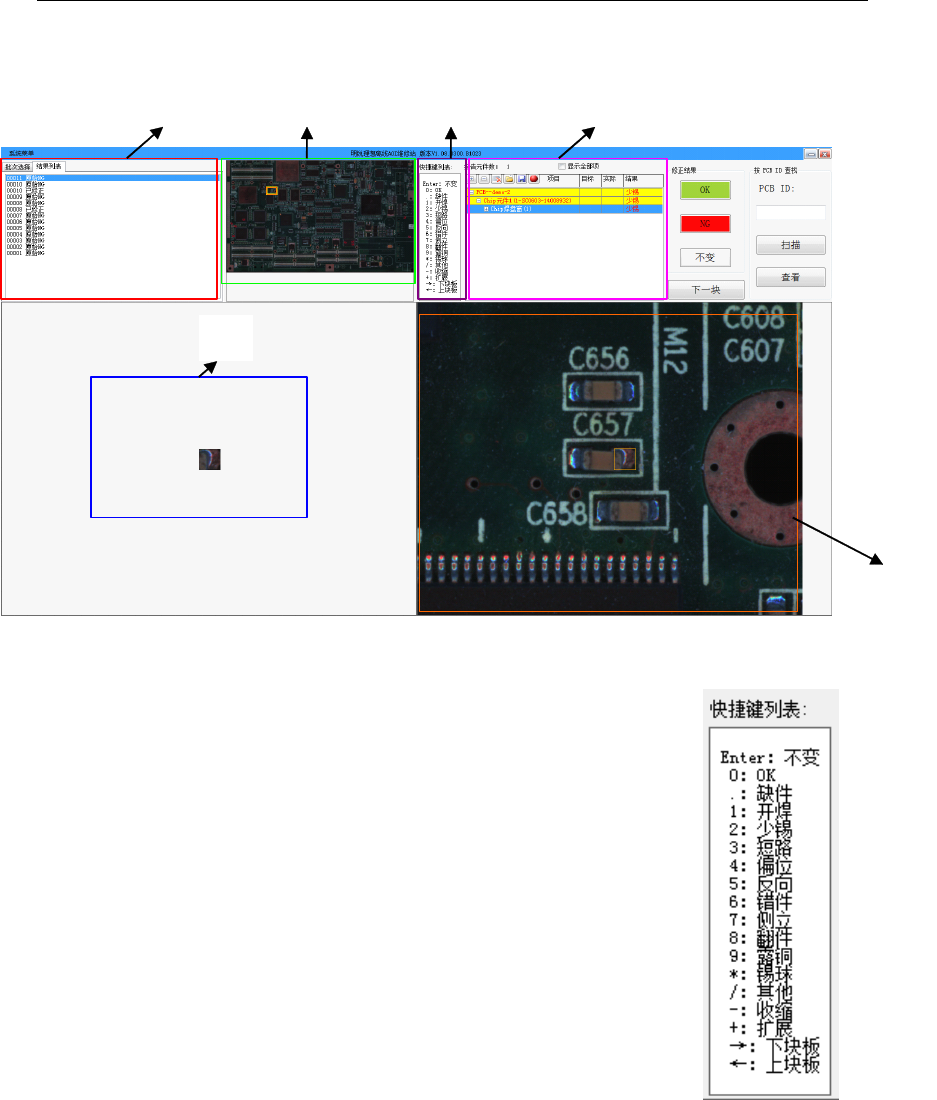

A ：测试记录列表，以板为单位，一片板一个记录；

B ： PCB 板概图，其中的 “ 黄色框 ” 是标示当前确认的元件在 PCB 板的

哪个位置。通过此区域黄色框可大体知道此元件分布在 PCB 板的哪个

位置。

C ：快捷键提示区，具体如下右图：作业员可根据提示，利用快捷键进

行快速确认，如此元件为误报，本身是 OK 的，则可按 “ 0 ” ，系统会将

此报错元件作为误判来处理，确认其为 OK 。

D ：为选中单板（在 A 中进行选择）的具体测试结果。

E ：参照显示区，显示原始 OK 图片，此图片可供作业员作为确认的依

据。

F ：不良记录显示区，此处显示报错元件或部位的具体图片（ D 中的具

体报错元件的图片）。

4.1.6

4.1.6 结束

测试结束后：

1. 退出维修站软件；

2 ．退出主机 AOI 软件；

3 ．关闭主机及维修站电脑；

4 ．关闭主机总电源开关，将其置在 “ OFF ” 位置。

B C D
