2.7.1 IC 类元件检查算法基础说明

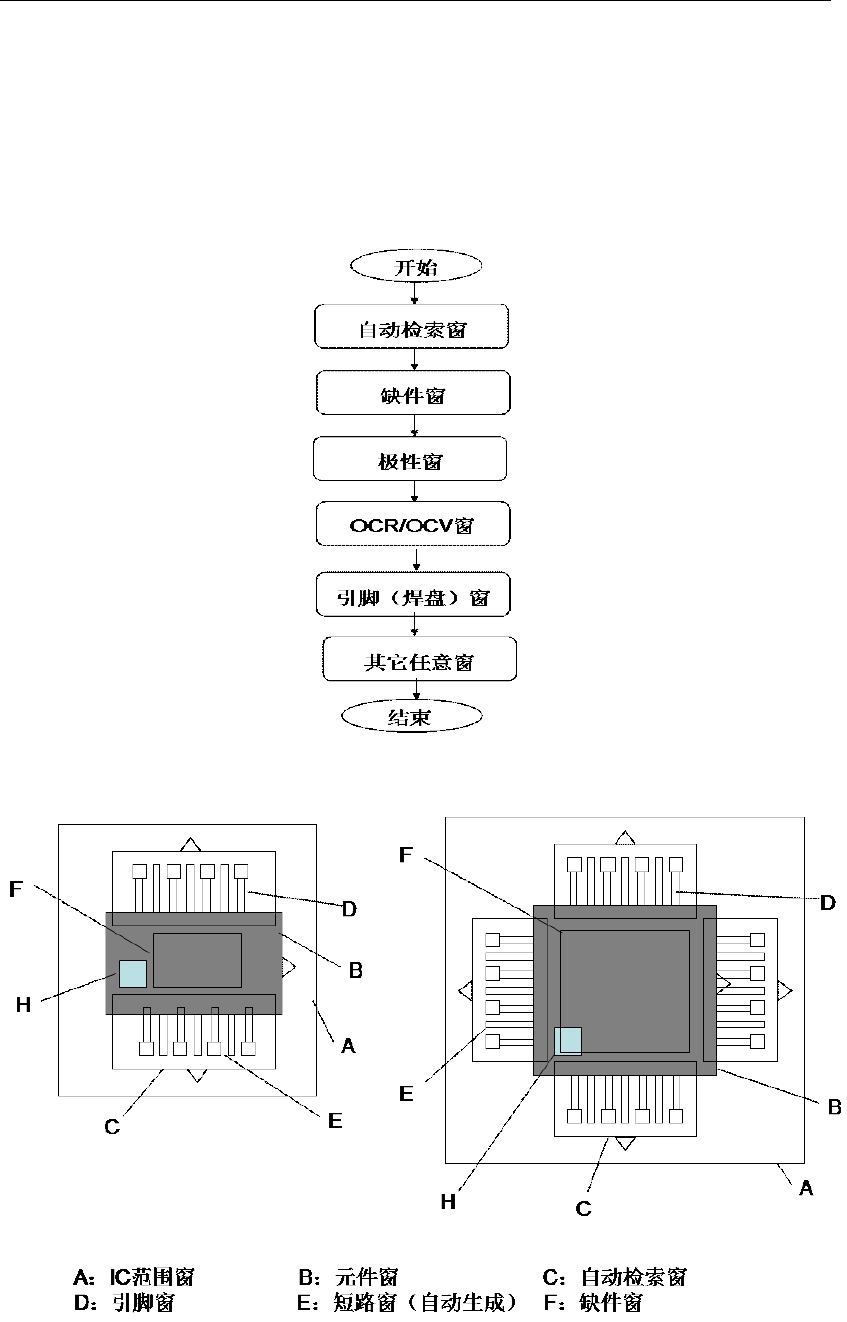

下面对 IC 的算法进行说明 , IC 类元件的检测按照下面的顺序进行
IC 检测窗口图示及说明
备注： IC 范围窗只是起范围限定作作，无其它参数设定
明锐炉后 AOI 操作手册 - 正式
56
2.7.2
2.7.2
2.7.2
2.7.2
IC 类自动检索窗算法说明
自动检索窗：
自动检索窗口的功能是对焊盘及元件的位置进行校正和定位，主要是对应由于 PCB 的局部
变形而引起的偏差，通过对焊点进行找正后自动对偏差进行校正。
具体算法按下面的顺序进行
自动检索窗
□ 引脚递减编号
引脚起始编号 ___
引脚间距 ___ µ m
□ 引脚总数 ___
说明 :
:
:
:

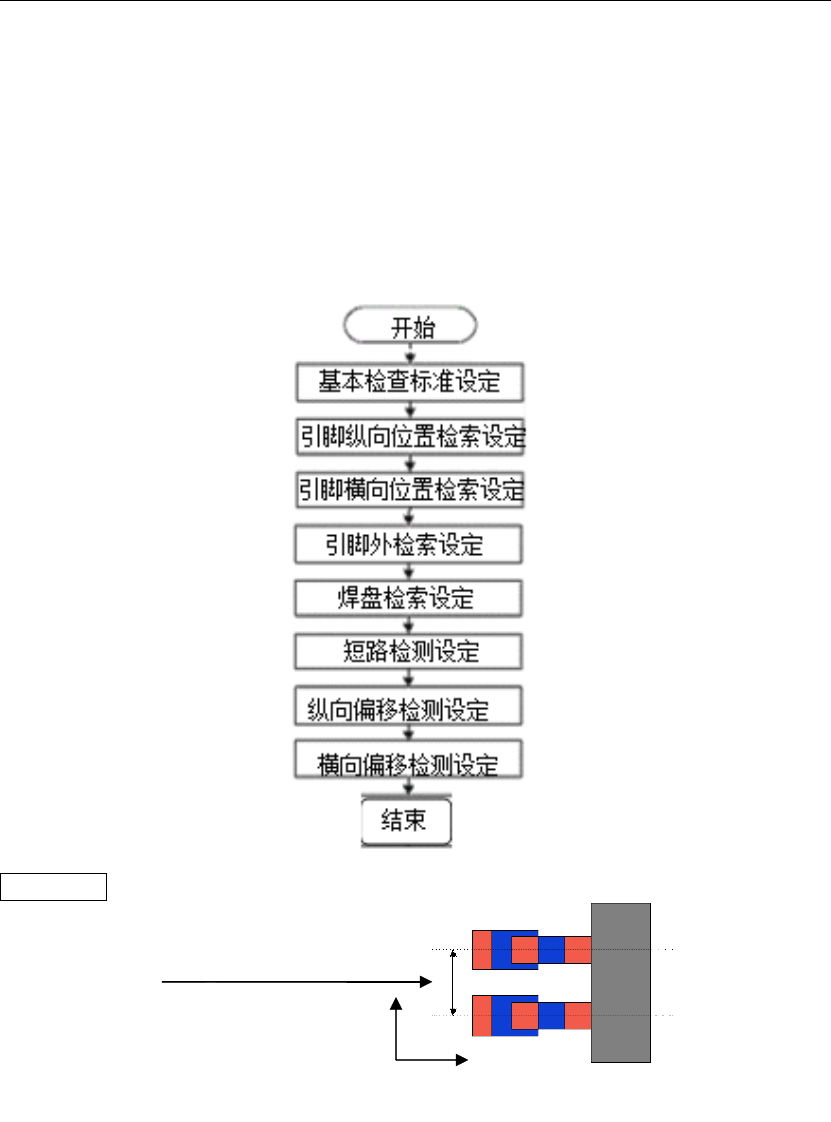

此项主要是设定一些基本参数，无颜色抽取设定；具体说明如下：
1. 引脚编号为须时针且默认为递增的方式；当勾选 “ 引脚递减编号 ” 时引脚编号将采用递
减方式；此项不能进行复制。
2. 引脚起始编号指第一个引脚编号，如 1 表示第 1 个引脚编号为 1 。
3. 引脚间距指两引脚中心间距。
4. 引脚总数指在此自动检索窗内只能检测设定的引脚数 ， 如不选中则以设定的引脚宽 、 间距
在自动检索窗内自动计算最多能生成多少个引脚，此数作为最终的引脚数。
纵向
横
向
明锐炉后 AOI 操作手册 - 正式
57

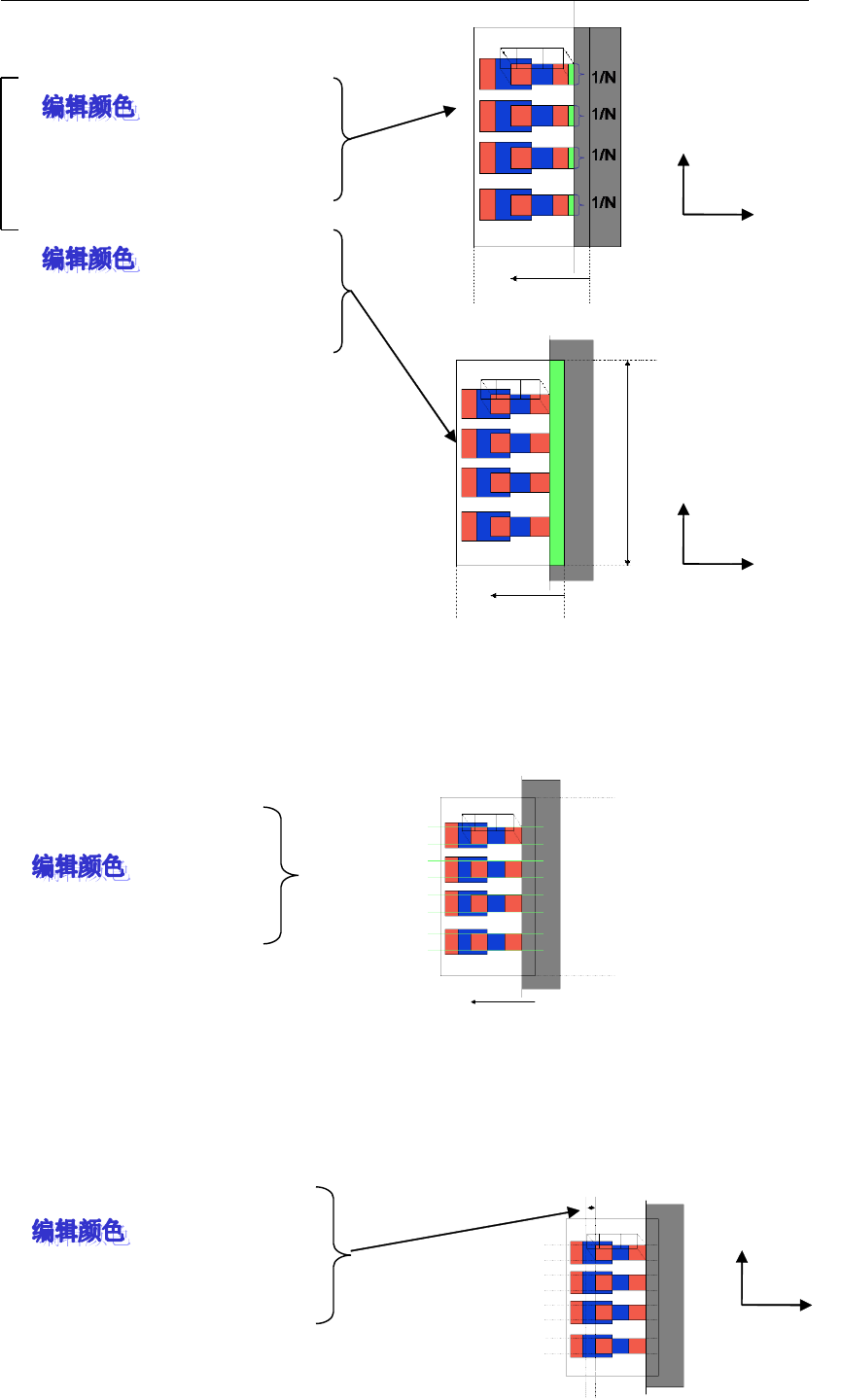

引脚纵向位置检索
○ 引脚内端检索
每行合格像素比例 ___%
内端检索连续合格行 ≥ ___ 像素
○ 元件边缘检索法
每行合格像素比例 ___%
元件边缘连续合格行 ≥ ___ 像素
A 说明 :
1. 抽取引脚内端颜色（一般为红色）及亮度。
2. 以设定的引脚横长 * 引脚数作为 100% 。
在自动检索窗内，检索引脚的内端。将检索
到的内端作为引脚的起始处，并将所有生成
的引脚窗进行纵向移动，使引脚窗内端位于
引脚内端位置；否则 NG ，报引脚纵向位置
检索失败。
B 说明 :
1. 抽取 IC 本体的颜色（一般为黑色或白色，具体依据 IC 本体的颜色而定）及亮度。
2. 以设定的自动检索窗的横长作为 100% 。
3. 在自动检索窗内 ， 由内而外 ， 检索本体的边界 。 将检索到的边界位置作为元件的边缘即引
脚的内端，并将所有生成的引脚窗进行纵向移动，使引脚窗内端位于引脚内端位置；否 则
NG ，报引脚纵向位置检索失败。
引脚横向位置检索
□ 检索 引脚外段
横向检索颜色比例 ≥ ___%
说明 :
:
:
:
1. 抽取引脚整体的颜色（红色、蓝色） / 引脚外段颜色（红色）及亮度。
2. 引脚外段如勾选 ， 则横向位置的检索以引脚外段为检索依据 ； 如不勾选时 ， 默认采用整个
引脚的方式来进行横向定位 。 检索到引脚横向位置且满足颜色比例时 ， 产生的引脚与检索到
的引脚的横向位置重合；如果不满足时，则结果 NG ，报引脚横向位置检索失败。
（通过引脚纵向位置及引脚横向位置检索后，引脚的位置已确定）
□ 引脚外端检索
允许伸长度 ___ 像素
每行合格像素比例 ___%
引脚外端连续合格行数 >___ 像素
A
A
A
A
B
B
B
B
N 为 100%
纵向
横
向
纵向
横
向
100%
允许 伸长
度
纵向
横
向
