明锐炉后 AOI 操作手册 - 正式
63
□ 5 . 引脚外段
颜色比例 ≥ ___%
说明：
1. 抽取引脚外段的红色及亮度。
2. 将引脚外段的面积作为 100% ，在引脚外段区域内，如果测得值大于设定值，则结果 OK
；
如果小于设定值时，结果 NG 。
□ 6 . 焊盘中央
中外段颜色比例 ≥ ___%
连续长度 ≤ ___%
□ 外段颜色比例 ≥ ___%
说明：
1. 抽取焊盘中央的红色及亮度。
2. 中外段颜色比例：在检测区域内如果测得值大于设定值，则结果 OK ，否则结果 NG ；连
续长度 ： 在检测区域内如果测得的红色的连续长度大于设定值 ， 则结果 OK ， 否则结果 NG
；
外段颜色比例：在检测区域内如果测得值大于设定值，则结果 OK ，否则结果 NG 。
3. 对于中外段颜色比例与连续长度为与的关系 ， 此两项的组合结果与第 3 项外段颜色比例为
或的关系 。 即 1 、 2 项组合结果与第 3 项中任一结果为 OK 时 ， 焊盘中央项结果为 OK ； 当 1
、
2 项组合结果与第 3 项中结果同时为 NG 时，焊盘中央项结果为 NG 。
〇 开焊处算法组合：
[+] 定义：如果几个算法间的算法采用 + 组合时，其中任何一个算法 OK ，则组合结果 OK
；
全部项 NG 时，则该组合结果 NG 。
[*] 定义 ： 如果几个算法间的算法采用 * 组合时 ， 其中任何一个算法 NG ， 则组合结果 NG ； 全
部项 OK 时，则该组合结果 OK 。
“ + ” / “ * ” 及（）与算法中的意义与数学中的意义基本一致，但对于组合算法则可理解为
当此组合结果大于等于 “ 1 ” 时（组合中的每项具体算法 OK 时可理解为此项为 “ 1 ” ， N G
时可理解此为 “ 0 ” ）则结合算法的结果 OK ；当结合的结果为 “ 0 ” 时，则组合结果为 NG 。
如果组合结果为 NG ，则报开焊
例 ： （ 1+2 ） *3
此组合中用了 1 、 2 、 3 项算法。对于组合当第一项 OK 时，第一项为 “ 1 ” ，相反则为 “ 0 ”
；
第二、三项同理。
如果（ 1+2 ）或 3 均为 OK 时，则组合结果 OK ；如果（ 1+2 ）或 3 中一个 NG 时，则结 果
NG 。

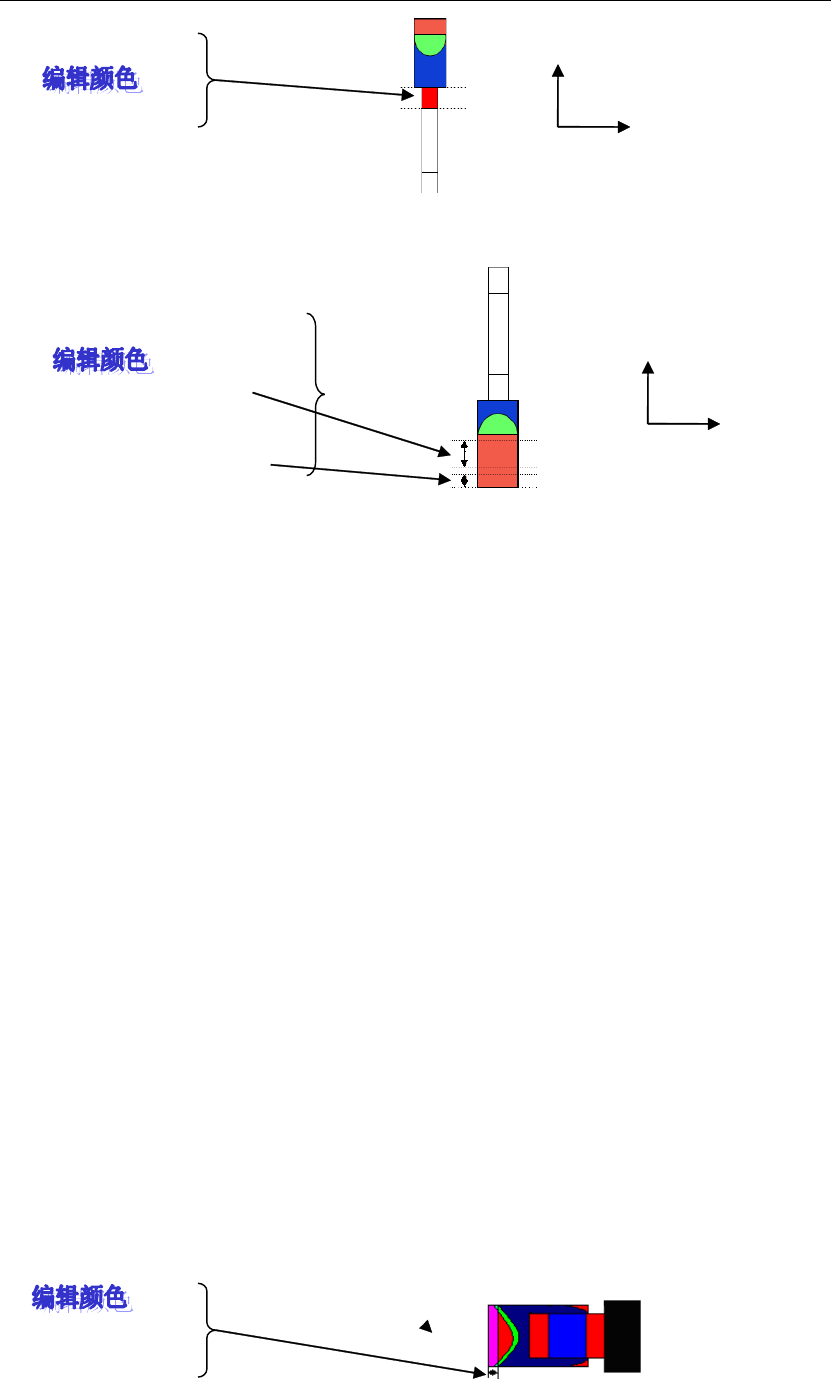

□ 焊盘露铜
纵向长度 ___ 像素
颜色比例 ≤ ___%
横向
纵
向
横向
纵
向
明锐炉后 AOI 操作手册 - 正式
64
说明：
1 ．从焊盘外端开始往内，以设定的纵向长度的 N 个像素作为检测区域。
2 ．可对焊盘露铜抽取颜色（红色）及亮度。
3 ．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG
，
报焊盘露铜错误。
□ 红胶溢出
纵向长度 ___ 像素
颜色比例 ≤ ___%
说明：
1 ．抽取红色及亮度
2 ．从引脚外端开如往外，以设定的纵向长度（ N 个像素）作为检测区域。
3 ．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG
，
报红胶溢出错误。
□ 引脚弯曲检查
横向宽度 ___%
纵向长度 ___ 像素
符合像素比例 ≤ ___%
说明：
1. 抽取引脚的红色及亮度。
2. 以两焊盘的间距为 100% ，以设定的横长与纵长所组成的区域为检测区域。
在检测区域内，如果测得的面积小于设定值则 OK ；如果大于设定值则 NG ，报引脚弯曲错
误。
□ 断锡检查
内端除去 ___ 像素
外端除去 ___ 像素
每行符合比例 ___ %
符合行数 ≤ ___ 像素
□ 外段检查
区域长度 ___ 像素
颜色比例 ≤ __ %
100%
纵向
横
向
B
A
明锐炉后 AOI 操作手册 - 正式
65
A
A
A
A 说明：
1. 抽取铜铂的红色及亮度。
2. 将内外端设定去除后，剩余的焊盘部份作为检测区域。
3. 在检测区域内 ， 如果测得的连续符合行小于设定值则 OK ； 如果大于设定值则此分项 NG 。
B
B
B
B 说明：
1. 抽取焊锡的蓝、绿色及亮度。
2. 以 A 中符合行结束的位置为起始处，以设定的长度所包含的焊盘的区域作为检测区域。
3. 在检测区域内，如果测得值小于设定值则 OK ；如果大于设定值则此分项 NG 。
A 、 B 两个同时 NG 时，此项 NG ，报露铜错误。
