明锐炉后 AOI 操作手册 - 正式 60 2.7.3 2.7.3 2.7.3 2.7.3 IC IC IC IC 类引脚样品窗算法说明引脚样品窗引脚内段比例 ___% 引脚外段比例 ___% 说明：以引脚样品窗的纵向长为 100% ；引脚内段比例指引脚内段占引脚样品窗长的比例；引脚外段比例指引脚外段占引脚样品窗长的比例。 □ 少锡检查检测区域 ___ 像素每行要求比例 ___% 合格行数 ≥ ___…

明锐炉后 AOI 操作手册 - 正式

□ 引脚纵向偏移 ≥ ___ 像素

说明：

计算引脚外端到焊盘外端之间的距端，如要此长度大于设定值则 OK ；如果小于设定值则

NG ，报纵向偏移错误；此算法无颜色等其它设定。

□ 横向偏移 ≤ ___%

（引脚侧端和焊盘侧端的偏移检査，没有颜色参数设定。）

说明：

1. 以引脚横长为 100% 。

2. 引脚的两侧是否有超出对应的焊盘侧端，如果哪侧超出焊盘的对应的侧端，则计算出超出

的部分占引脚的比率，如比率小于设定值则 OK ；如果大于设定值则 NG ，报横向偏移错误。

纵向

横

向

纵向

横

向

明锐炉后 AOI 操作手册 - 正式

2.7.3

2.7.3 IC

IC 类引脚样品窗算法说明

引脚样品窗

引脚内段比例 ___%

引脚外段比例 ___%

说明：

以引脚样品窗的纵向长为 100% ；

引脚内段比例指引脚内段占引脚

样品窗长的比例；引脚外段比例

指引脚外段占引脚样品窗长的比例。

□ 少锡检查

检测区域 ___ 像素

每行要求比例 ___%

合格行数 ≥ ___ 像素

□ 检测侧面

区域纵向长 ___%

□ 区域横向宽 ___ 像素

每行颜色比例 ___%

合格行数 ≥ ___ 像素

A ：说明

1. 少锡是对焊锡的有无或者过少的检查。

2. 抽取焊锡的蓝、绿色及亮度。

3. 从引脚外端开始设定检测区域，以设定的检测区域的像素为检测区域的纵长。

4. 在检测区域内如果测得的连续合格行数大于设定值则 OK ；如果小于设定值则 NG 。

B 说明：

1. 为附加侧端少锡判定，从引脚两侧端开始逐行检查，与 A 项同时 NG 为 NG ，报少锡；

2. 抽取焊锡的蓝、绿色及亮度。

3. 将区域纵向长与区域横宽所包含的区域作为侧面焊锡的检测区域，如上图所示产生上下两

个检测区域，将两个检测区域分别进行检测。

4. 检测时按 3 中所描述的检测区域由中间向外，如果测得的连续合格行数大于设定值则 OK

；

如果小于设定值则 NG 。两个检测区域均 NG 时，则侧面焊锡项 NG 。

纵向

横

向

纵向

横

向

100%

明锐炉后 AOI 操作手册 - 正式

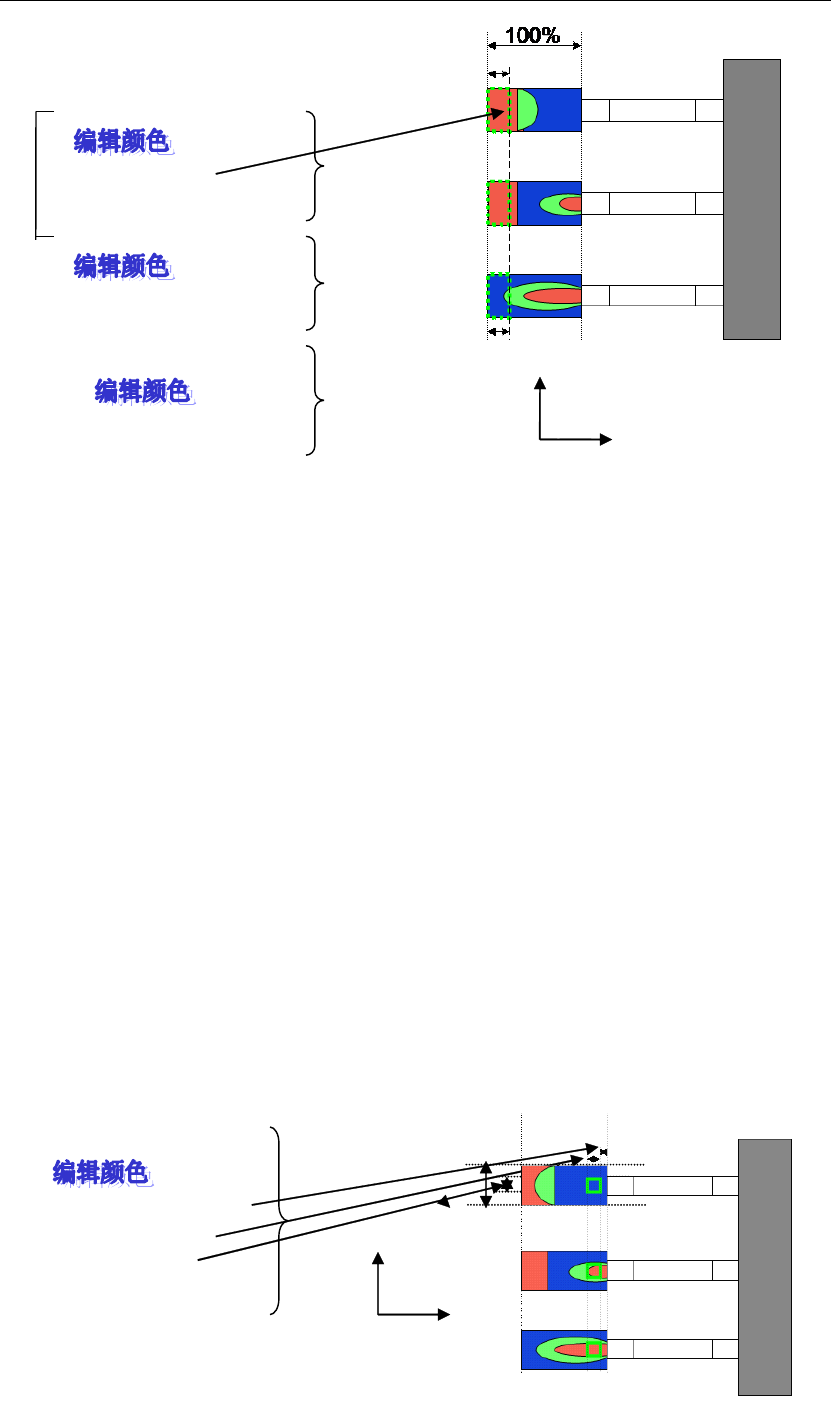

□ 开焊检查

□ 1. 焊锡外端

○ 焊盘外端

检测区域 ___%

颜色比例 ≤ ___%

○ 焊锡外端

每行要求比例 ___%

焊锡外端距离 ≤ ___%

□ 焊锡外端颜色

检测区域 ___%

颜色比例 ≤ ___%

A 说明：

1. 抽取焊锡的蓝色及亮度。

2. 检测区域指从焊盘的外端开始占焊盘纵长的多少百分比的区域为检测区域。

在设定的检测区域内，如果测得值小于设定值，则结果 OK ；如果测得值大于设定值，则结

果 NG 。

B 说明：

1. 对于区域外端如选焊锡外端时，可对焊锡外端抽取颜色（焊盘开焊时的蓝、绿色）及亮度。

2. 测试时从焊盘的外端开始往内检索，如果检索到设定的颜色且此颜色单行合格像素比例

（横向）大于设定值时将此位置记录下来并用直线标记（直线横长与焊盘横长相同）。

3. 以引脚外端与焊盘外端的距离为 100% ，计算此直线到引脚外端之间的距离，如果此距离

小于设定值，则此单板结果 OK ；大于设定值时，此单项 NG 。

C 说明：

1. 如选中此项时，可对焊锡外端抽取颜色（焊盘开焊时的蓝、绿色）及亮度。

2. 计算 B 中找到的位置（直线标记外）到引脚外端之间的距离，以此距离为 100% ，以 B 中

找到的位置（直线标记外）为检测区域的起始处向内，以设定的百分比所确定的区域为检测

区域。

3. 在检测区域内，如果测得值小于设定值，则结果 OK ；如果大于设定值，则此单项 NG 。

对于 B 、 C 两项，其中任何一项 OK 时，焊锡外端项结果 OK ；如果 B 、 C 两项同时 NG 时

，

焊锡外端项 NG 。

□ 2 . 引脚外端前部

纵向忽略长度 ___ 像素

纵向长度 ___ 像素

横向宽度 ___%

颜色比例 ≥ ___%

说明：

1. 抽取引脚外端前部的蓝、绿色及亮度。

纵向

横

向

100%

纵向

横

向
