3 ） 单击此元件子库时 ， 此元件模板将会被增加进当前的 FOV 中 ， 点中此元件的自动检索窗
可整体拖住此元件模板到对应的元件处，此元件增加完成。
3 ．新建引脚片式元件
1 ）单击此图标时，会展开引脚片式类元件模板库，具体界面如下

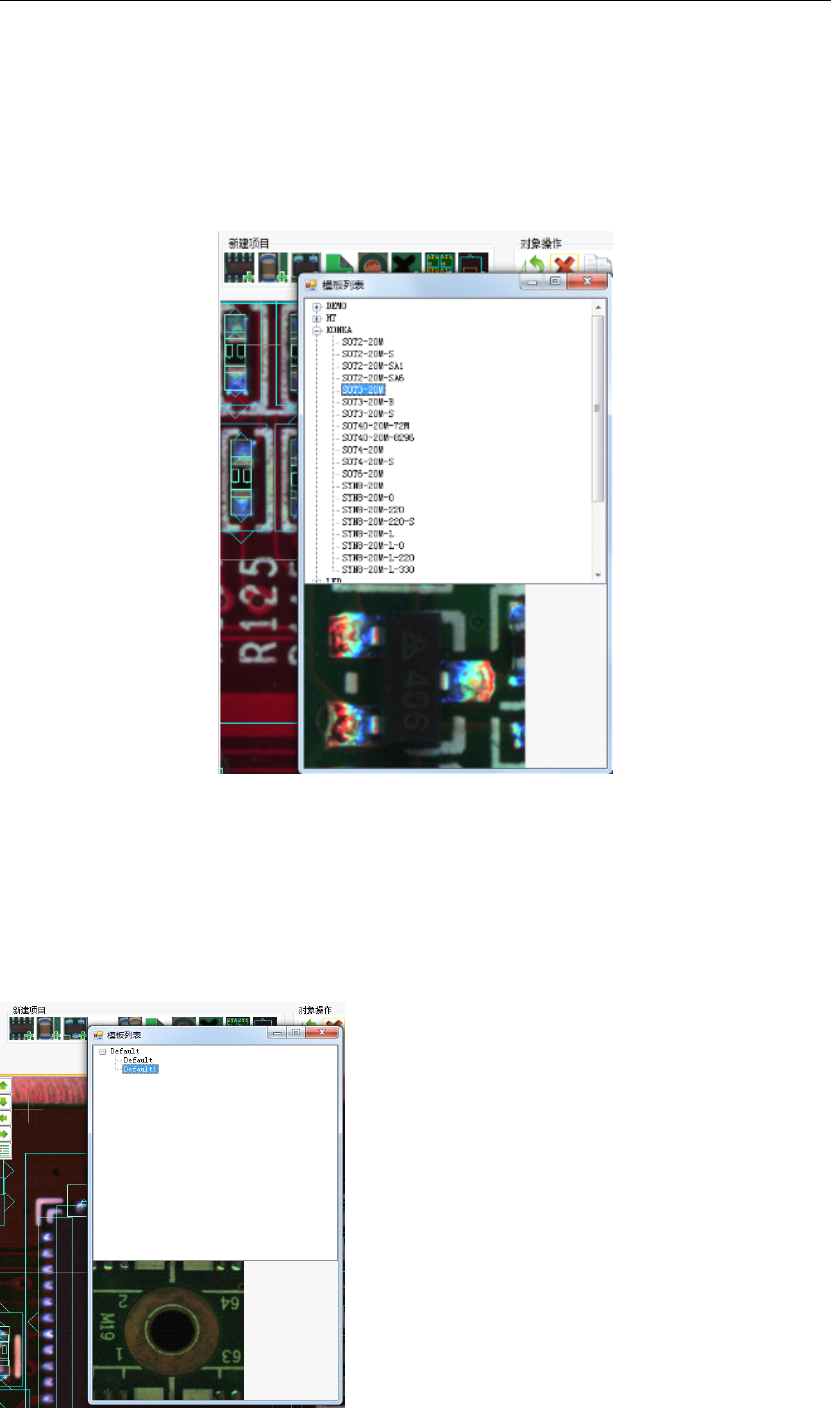

2 ）当光标落在某一元件模板子库上时，会在界面下方显示此元件子库的具体图片，如上图
中所示。
3 ） 单击此元件子库时 ， 此元件模板将会被增加进当前的 FOV 中 ， 点中此元件的自动检索窗
可整体拖住此元件模板到对应的元件处，此元件增加完成。
4 ．新建插针：
1 ）单击此图标时，会展开插针类元件模板库，具体界面如下
明锐炉后 AOI 操作手册 - 正式
14
2 ）当光标落在某一元件模板子库上时，会在界面下方显示此元件子库的具体图片，如上图
中所示。
3 ） 单击此元件子库时 ， 此元件模板将会被增加进当前的 FOV 中 ， 点中此元件的自动检索窗
可整体拖住此元件模板到对应的元件处，此元件增加完成。
4 ．新建正反面标识：
此功能主要作用是可以实现设备自动识 别 PC B 的正 / 反面 ， 并自动切换正 / 反面的程序 对 PC B
进行检测 ； 当满足条件时程序会用已读入的正或反面程序 ， 当不满足条件时 ， 设备会自动调
用另一个已加入的程序，具体说明祥见 第二章：算法说明 。
5 ．新建组合逻辑元件：
此功能主要作用是对应一码多封料（此处可贴多种封装的物料 ） ，具体说明祥见 第二章：算
法说明 。
6 ．新建正反面标志：
此功能主要作用是可通过此识别点来自动调用程序 ， 主要应对正反面自动识别及自动切换程
序。具体说明祥见 第二章：算法说明 。
7 ．新建标识：
此功能主要作用是增加 Mark 点，可对整板或子板进行整体较正，具体说明祥见 第二章 ： 算
法说明 。
8 ．新建坏板标记：
此功能主要作用是增加坏板识别点 ， 识别到为坏板时 ， 此板所有不良不输出到维修站 ， 具体
说明祥见 第二章：算法说明 。
9 ．新建子板：
单击此图标 ， 在整板窗的左上角会生成一个子板范围窗 ， 调整此窗口的大小及位置 ， 让其将
一子板围住，则此范围内的所有元件检测窗即归属于此子板。
10 ．新建窗口：
1 ）点中需增加窗口的元件测试窗的任一窗口，单击此图标时，会展开引脚片式类元件模板
库，具体界面如下

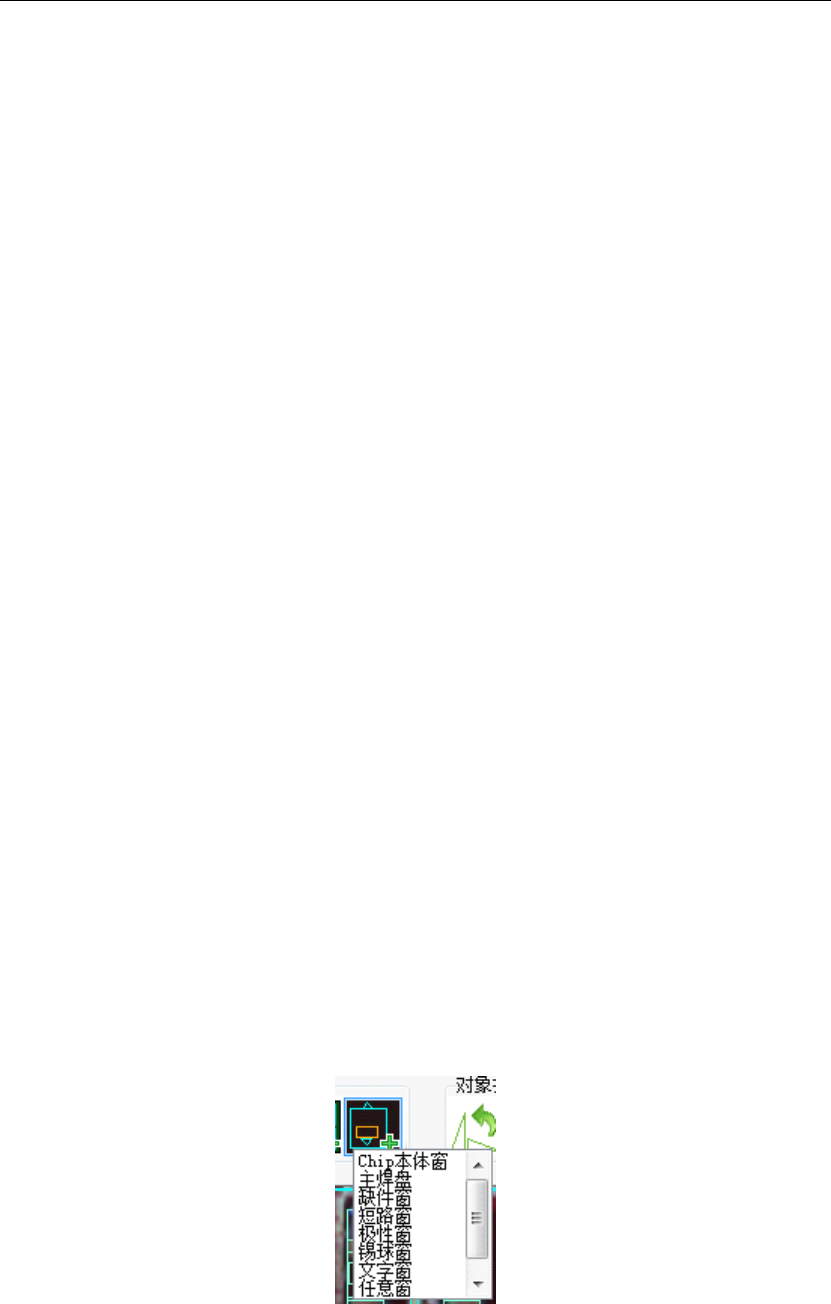

2 ）单击需增加的窗口类型，则会在选中的元件的自动检索窗范围内自动生成一个相应类型
的窗口。
明锐炉后 AOI 操作手册 - 正式
15
1.2.5
1.2.5
1.2.5
1.2.5

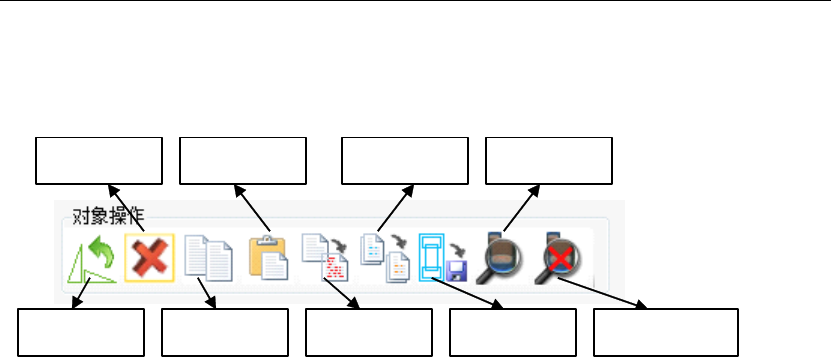

对象操作模块：
1 ．旋转焦点：
点中任意一个元件的检测窗口时 ， 单击此图标可对选中的窗口或此元件的所有检测窗进行旋
转，具体说明见第二篇：算法说明。
2 ．删除焦点：
点中任意一个元件的检测窗口时 ， 单击此图标可对选中的窗口或此元件的所有检测窗进行删
除，具体说明见第二篇：算法说明。
3 ．拷贝焦点：
点中任意一个元件的检测窗口时 ， 单击此图标可对选中的窗口或此元件的所有检测窗进行拷
贝，具体说明见第二篇：算法说明。
4 ．新建拷贝：
点此图标时，可将已拷贝的对象进行粘贴。
5 ．粘贴替换：
点中一个元件的测试窗时 ， 可用已拷贝的对象将点中的测试窗进行替换 （ 备注 ： 拷贝的对象
必须与点中的测试窗为一个属性，如两者都是极性窗等等 ） ，此时会将此窗口的大小、参数
（不含 IC 的起始引脚、引脚间距及引脚个数）及抽取的颜色全部替换。
6 ．批量替换：
此功能键有两个作用：
1 ） 替换一个元件模板内的所有同属性窗口 ： 将一个元件内所有的同属性窗口 ， 如极性窗等
等。用已拷贝的对象进行替换（备注：拷贝的对象必须与点中的测试窗为一个属性 ， 如
两者都是极性窗等等 ） ， 此时会将此类窗口的大小 、 参数 （ 不含 IC 的起始引脚 、 引脚间
距及引脚个数）及抽取的颜色全部替换。
2 ） 按元件编码 、 元件封装或元件模板对所有相同的编码 、 封装或模板的元件进行批量替换
：
当拷贝整个元件后，点此图标会弹出元件批量替换界面，具体如下
删除焦点
旋转焦点 拷贝焦点
新建拷贝
粘贴替换
批量替换
存为模板
测试焦点
显示原始窗
