明锐炉后 AOI 操作手册 - 正式
9
1 ．获取图像：
将 PCB 放入，新建或调用一个程序后，点此图标，设备开始动作，获取 PCB 的整板图片
；
此功能是用于新做程序或新获取一片 PCB 图像后调整程序。
2 ． FOV 拍照：
此功能的作用是 ： 初始程序完成后 （ 还未进行调试 ） ， 放入另一片 PCB 板并点此图标 ， 可 对
PCB 板上有元件测试窗的部位以 FOV 为单位单独进行拍照 ， 这样可最大程度减少拍照时间
且可避开拼图间隙对程序调试带来的影响，建议初步调试时采用此功能获取图片。
3 ．当前位置拍照：
点此图标可对当前 FOV 进行拍照。
4 ．读入图像：
此功能的作用是 ： 初始程序完成后 ， 将保存的几片 PCB 整图或 FOV 图 （ 在下述 5 中会说明
如何保存图像）调出来进行程序调试。

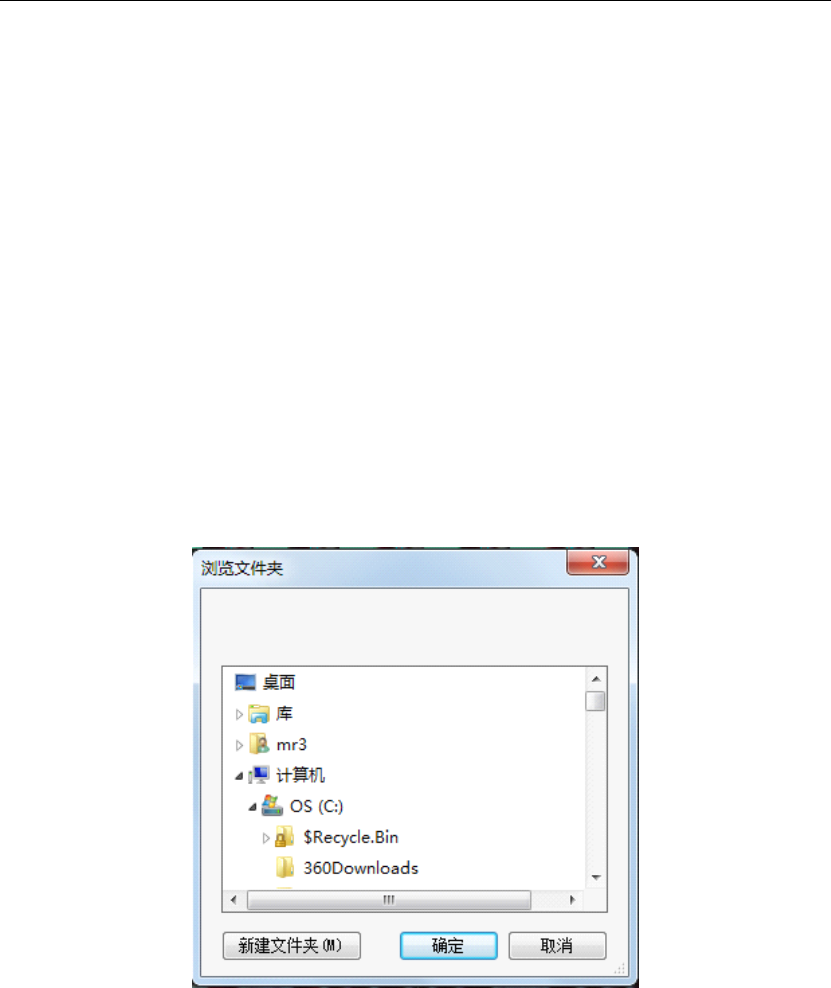

1 ）单击此快捷功能图标时，会弹出读入图像窗口，如下所示
2 ）选好对应的图片文件夹后点 “ 确定 ” ，即可将先将保存的图片打开，然后进行调试。
5 ．保存图片：
此功能的作用是：初始程序完成，可放入几片 PCB 板来获取整图或 FOV 图（在下述 5 ） ，
将其保存在一个地方，然后可利用离线编程或在设备上进行程序的调试。
1 ）单击此快捷功能图标时，会弹出保存图片窗口，如下所示
明锐炉后 AOI 操作手册 - 正式
10
2 ） 选好存放目录后点 “ 确定 ” 即可将获取的整图或 FOV 图片保存在选定的目录下 ， 作为程
序调试用的样图。
1.2.3
1.2.3
1.2.3
1.2.3 其它模块：
此模块的主要作用是对设备的配置进行相关调整，具体如下
1 ．机器复位：
在手动状态下，单击此图标时，可对设备进行复位（建议不要轻易使用 ） 。
2 ．设备校准：
单击此图标时，可进行光源及分辨率的调整（建议不要轻易进入 ） 。
3 ．设备状态：
单击此图标时，可进入设备状态及轴运动部分的调整（建议不要轻易更改相关参数 ） 。
4 ．系统配置：
此功能的作用是：可对图像输出与否等进行设定
单击此图标时，可进入到系统配置界面，具体如下
设备状态
系统配置
机器复位 进入维修站
设备校准 出板
明锐炉后 AOI 操作手册 - 正式
11
此窗口中除 “ 保存检查框图像 ” 、 “ 保存所有 FOV ” 及 “ 结果加入数据库 ” 这三项需根据需
求进行更改外，其它项目建议不要轻易进行更改。
保存检查框图像：当选为 “ Trule ” 时，设备会将所有存在检查窗的图片均输出。
保存所有 FOV ：当选为 “ Trule ” 时，设备会将所有 FOV 图片均输出。
结果加入数据库 ： 当装有 SPC 统计软件时 ， 此项应设为 “ Trule ” ， 这样才可对所有数据进行
统计分析。
5 ．出板：
单击此图标时，设备会执行出板的命令。此功能主要是在调试程序时使用。
1.2.4
1.2.4
1.2.4
1.2.4 新建项目模块：
此模块是模板库模块，主要功能是手动增加及更换元件（无 CD 文件时 ） ，具体说明如下
新建 IC
新建 Chip
新建引脚片式元件
新建正反面标志
新建组合逻辑元件
新建坏板标记 新建子板
新建窗口
新建插针
新建标记
