明锐炉后 AOI 操作手册 - 正式
33
2.3.2 检查 原理介 绍
2.3.2 .1 自 动检 索窗
自动检索窗口的功能是对焊盘及元件的位置进行校正和定位，主要是对应由于 PCB 的局
部变形而引起的偏差 ， 通过对焊盘找正后自动对偏差进行校正 。 点中自动检索窗进入到自动
检索窗的编辑。

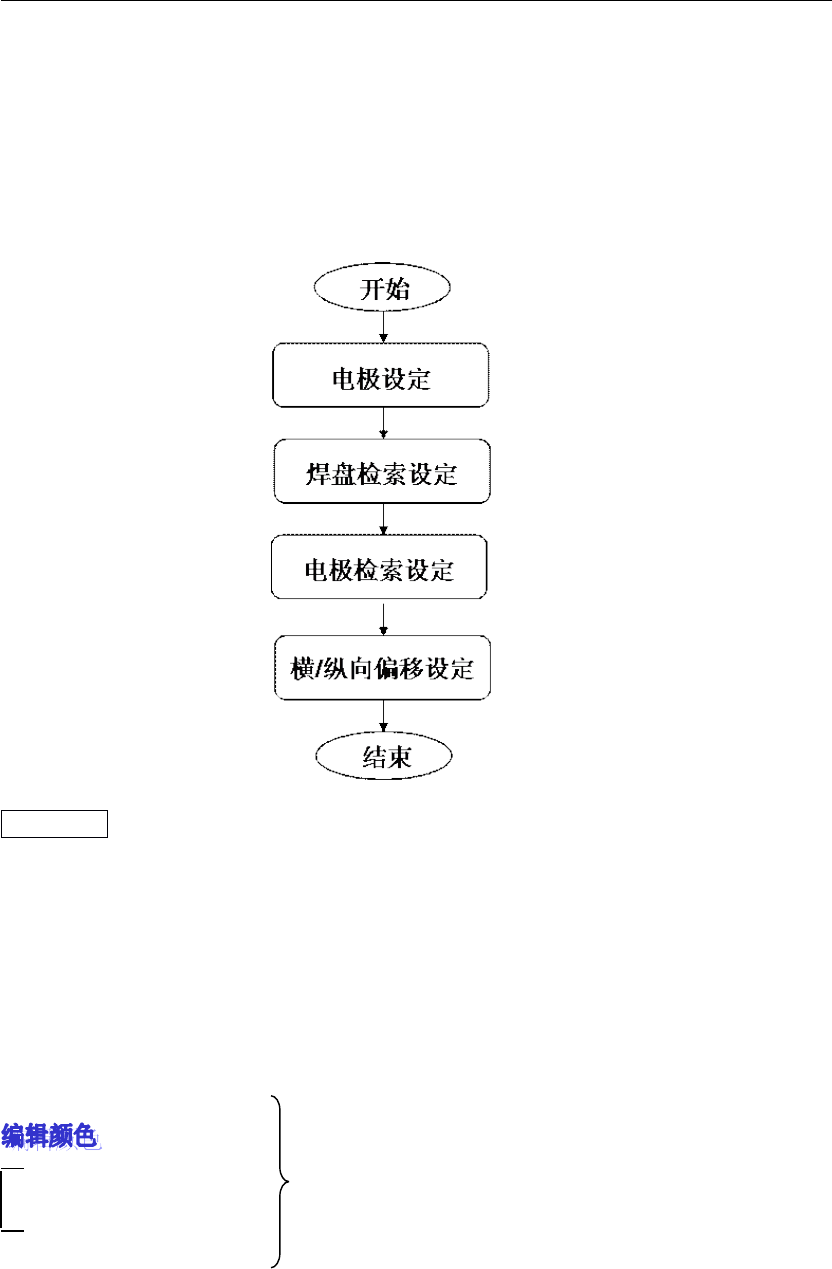

具体算法按下面的顺序进行
自动检索窗
□ 电极设定
电极纵长 ___%
电极横长 ___%
说明 :
:
:
:
是对电极的纵长 、 横长设定 ， 按横 、 纵长设定 ， 在两端各产生一个电极区域 ， 无颜色抽取等
其它需求。
□ 元件检索
○ 电极检索
电极颜色比例 ≥ ___ %
○ 本体检索
本体颜色比例 ≥ ___ %
说明：
1. 抽取元件电极 / 本体的颜色及亮度。
2. 如果计算出的百分比大于设定值 ， 则将此处作为最终检索到的电极 / 本体位置 （ 能进行转角
明锐炉后 AOI 操作手册 - 正式
34
检索 ） ，元件窗将向检索到的本体位置移动，然后将极性窗、文字窗及相对应的任意追加窗
也随之再次移动；否则 NG ，报检索错误。
○ 一般 Chip( 对于常规元件色选此项；此项与特殊 Chip 为单选即两者只能选一个 )
□ 纵向偏移 ≤ ___ %
说明（纵向偏移用于检测元件向电极两边（纵向）偏移过大 ） ：
1. 通过抽出的焊盘和元件位置进行判定，不用抽颜色。
2. 把焊盘窗口的纵向长度作为 100% ，分别计算两端焊盘的内侧和元件两端离开的距离 ， 作
为纵向偏移量 ， 将其中较大的一个偏移量占焊盘纵向长的百分比作为实测值 ， 如果此实测值
小于设定值时，结果 OK ；如果实测值大于设定值时，结果为ＮＧ，报纵向偏移错误。
□ 横向偏移 ≤ ___ %
说明：
1. 通过抽出的焊盘和元件位置进行判定，不用抽颜色。
2. 把元件窗的横向长度作为 100% ，本体从焊盘侧端离开的距离作为横向偏移量，将偏移量
占元件窗的横向长度的比值作为实测值 。 如果实测值小于设定值时 ， 结果 OK ； 如果实测值
大于设定值，则结果为ＮＧ，报横向偏移错误。
□ 焊盘检索
焊盘颜色比例 ≥ ___ %
说明：
1. 抽取焊盘的颜色及亮度，注意抽取焊盘颜色时尺量不要将焊盘以外的颜色抽取。
2. 如果计算出的百分比大于设定值 ， 则将此处作为最终检索到的焊盘位置 ， 焊盘窗自动移至
此位置 ， 且所有检测窗也跟随焊盘窗进行等量移动 ； 否则焊盘检索 NG ， 报焊盘检索失败错
误。
□ 电极破损
颜色比例 ≥ ___ %
说明：
1. 抽取电极的颜色及亮度。
2. 如果计算出的比例大于设定值，则 OK ；否则 NG ，报电极破损错误。
100%
纵向
横
向
ＮＧ
ＯＫ
100%
100%
0%
0%
横向
纵
向
明锐炉后 AOI 操作手册 - 正式
35
2.3.2 .2 焊盘 窗
点中焊盘窗 ， 进入焊盘窗的编辑 （ 备注 ： 有 2 个焊盘窗 ， 2 个焊盘窗将分别进行判定 ； 现以
其中一个为例进行说明，另一个采用相同的方式）
焊盘窗
□ 缺件（焊锡形状）
□ 焊锡中央
去除比率设定 ___%
颜色比例 ≤ ___%
重心偏移 ≥ ___%
□ 焊锡蓝色部
重心偏移 ≥ ___%
A 说明：
1. 对于此项可通过去除区域来进行检测区域的设定 ， 比如上图中所示为去除焊盘四周 20% 的
区域。
2. 抽取红色及亮度。
3. 对于面积及重心偏移，两者同时 NG 时，焊锡中央项 NG 。
4. 对于面积，在检测区域内如果计算出的面积百分比小于设定值时，此单项结果 OK ，大于
设定值时 NG ； 重心的算法是 ： 1 ） 将选选中区域的重心作为 0 ， 选中区域的左右边端各作 为
100% ； 2 ） 计算抽取的对象的重心与选中区域的重心偏差 ， 如大于设定值时 ， 则此单项结 果
OK ，如小于时，则此单项结果 NG 。
B 说明：
1. 将整个焊盘作为检测区域；
2. 抽取蓝色及亮度；
3. 将焊盘的重心作为 0 ，焊盘的纵向左右边端各作为 100% ；将检出的对象的重心与焊盘窗
的重心进行偏移计算，如偏移值小于设定值则此单项 NG 。
对于 A 、 B 两者同时 NG 时 NG ，其中任一个 OK ，则此大项 OK 。
□ 少锡
检测区域 ___ 像素
每行符合比例 ___%
连续合格行数 ≥ ___ 像素
□ 侧面焊锡
区域纵长 ___%
□ 除外横向宽 ___ 像素
每行符合比例 ___%
连续合格行数 ≥ ___ 像素
A
A
A
A
B
B
B
B
横向
纵
向
A
A
A
A
B
B
B
B
纵向
横
向
纵向
横
向
