明锐炉后 AOI 操作手册 - 正式

第

第 8

8 节

节

节插件类元件检查算法

插件类元件检查算法

2.8.1

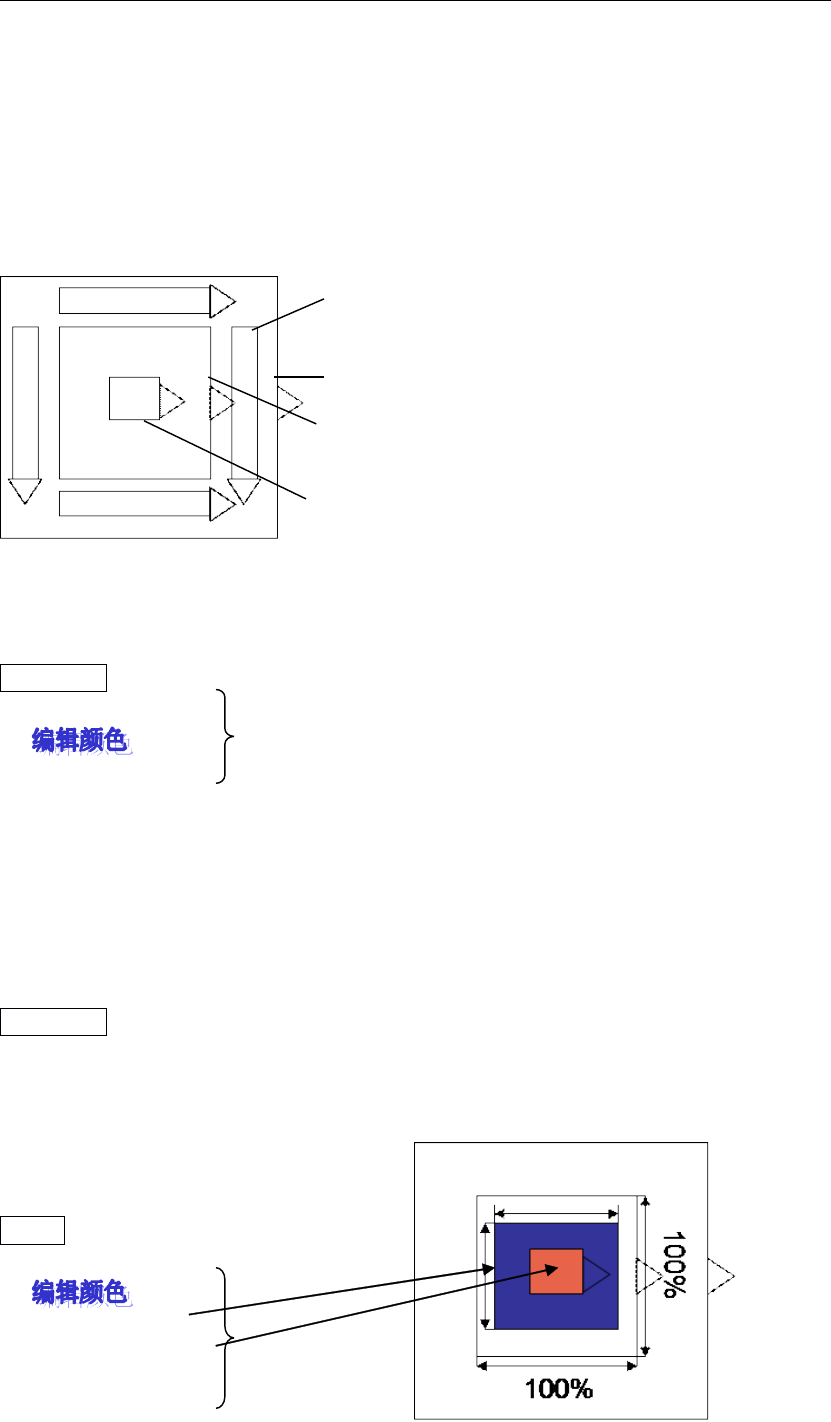

2.8.1 插件类元件基本窗口如下

2.8.2

2.8.2 插件类元件自动检索窗及插针本体窗算法说明

自动检索窗

□ 焊盘检索

颜色比例 ≥ ___%

说明：

1. 抽取焊盘的颜色及亮度，注意抽取焊盘颜色时尺量不要将焊盘以外的颜色抽取。

2. 如果计算出的百分比大于设定值，则将此处作为最终检索到的焊盘位置，焊盘窗自动移至

此位置，且所有检测窗也跟随焊盘窗进行等量移动；否则焊盘检索 NG ，报焊盘检索失败错

误。

插针本体窗

此窗口只是定义插针的相对位置及大小，无其它参数设定。

2.8.3

插件类元件焊盘窗算法说明

焊盘窗

□ 缺件检查

检查区域 ___%

□ 去除插针区域

颜色比例 ≤ ___%

短路窗（ 4 个）

焊盘窗（ 1 个）

插针本体窗（ 1 个）

自动检索窗（ 1 个）

明锐炉后 AOI 操作手册 - 正式

说明：

1. 抽取明亮的红色及绿色。

2. 如果在设定的检测区域内（如果勾选去除插针区域后，则会将插针本体窗所在的区域去除

，

将去除后的区域作为检测区域），在检测区域内如果测得的比例小于设定值时，此项 OK ；

如果大于设定值时，此项 NG ，报缺件错误（即插针缺失或未插入）。

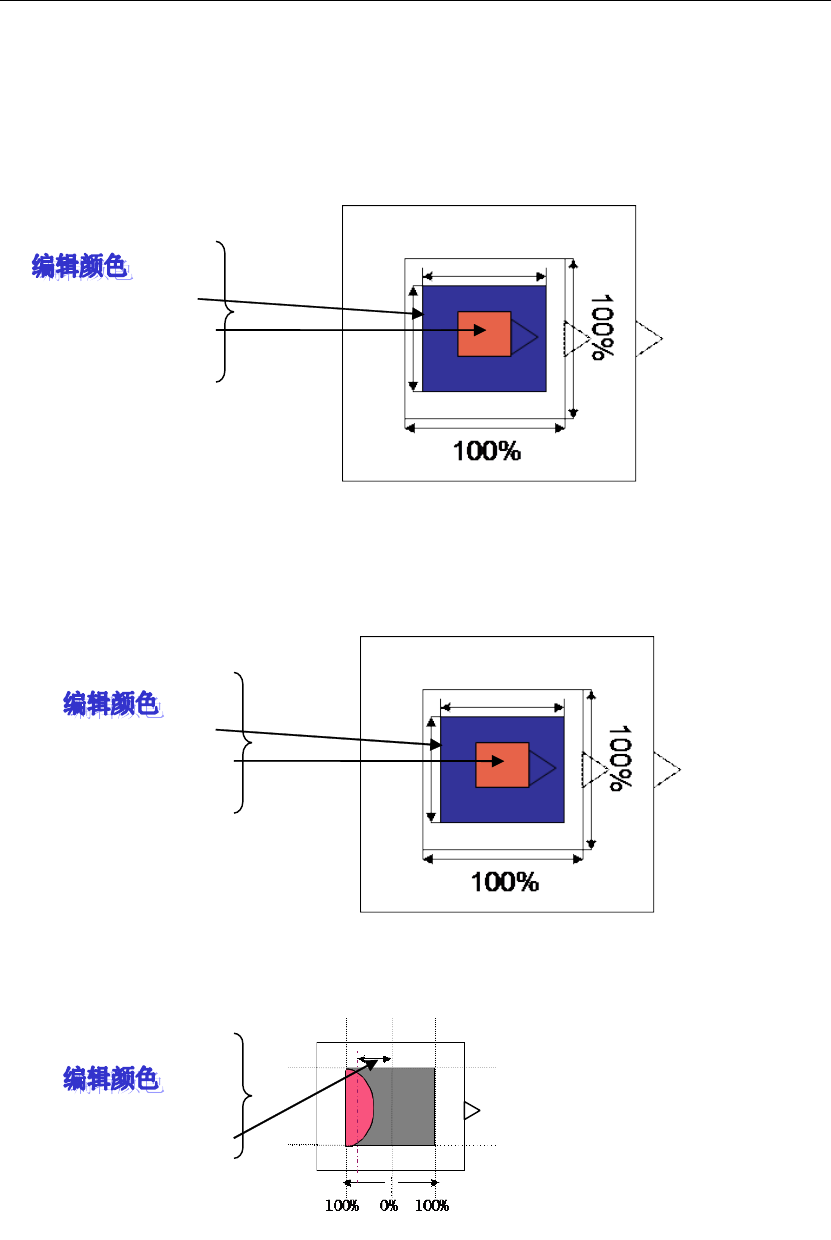

□ 少锡检查

检查区域 ___%

□ 去除插针区域

颜色比例 ≥ ___%

说明：

1. 抽取焊锡的蓝色、绿色。

2. 如果在设定的检测区域内（如果勾选去除插针区域后，则会将插针本体窗所在的区域去除

，

将去除后的区域作为检测区域），在检测区域内如果测得的比例大于设定值时，此项 OK ；

如果小于设定值时，此分项 NG ，报少锡错误。

□ 开焊检查

□ 1. 中央颜色

检查区域 ___%

□ 去除插针区域

颜色比例 ≤ ___%

说明：

1. 抽取开焊时的红色、绿色及亮度。

2. 如果在设定的检测区域内（如果勾选去除插针区域后，则会将插针本体窗所在的区域去除

，

将去除后的区域作为检测区域），在检测区域内如果测得的比例小于设定值时，此分项 OK

；

如果大于设定值时此分项 NG 。

□ 2. 重心偏移

检查区域 ___%

重心偏移 ≥ ___%

说明：

1. 抽取红色、绿色及亮度。

2. 如果在设定的检测区域内，如果测得的重心偏移量大于设定值时，此分项 OK ；如果小于

设定值时，此分项 NG 。

〇开焊处算法组合：

[+] 定义：如果几个算法间的算法采用 + 组合时，其中任何一个算法 OK ，则组合结果 OK

；

明锐炉后 AOI 操作手册 - 正式

全部项 NG 时，则该组合结果 NG 。

[*] 定义：如果几个算法间的算法采用 * 组合时，其中任何一个算法 NG ，则组合结果 NG ；全

部项 OK 时，则该组合结果 OK 。

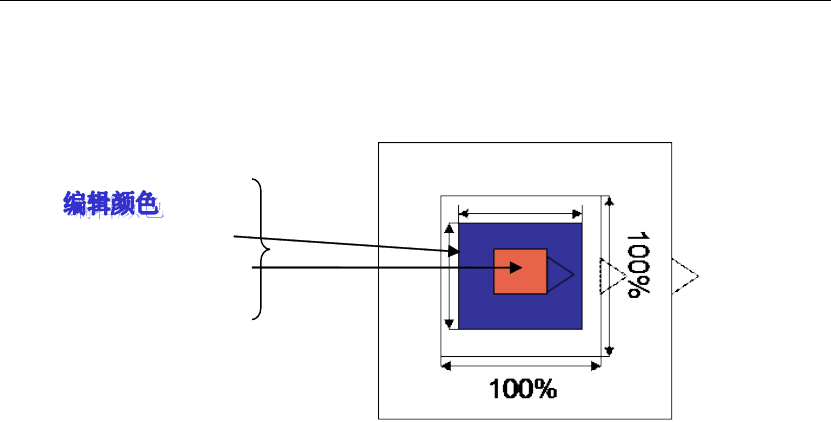

□ 露铜检查

检查区域 ___%

□ 去除插针区域

颜色比例 ≤ ___%

说明：

1. 抽取铜铂的红色及亮度。

2. 如果在设定的检测区域内（如果勾选去除插针区域后，则会将插针本体窗所在的区域去除

，

将去除后的区域作为检测区域），在检测区域内如果测得的比例小于设定值时，此分项 OK

；

如果大于设定值时，此项 NG ，报露铜错误。
