明锐炉后 AOI 操作手册 - 正式

3 ． IC 类元件名称定义如下图中标示

进行引脚检索后，将检索到的引脚内端定义为引脚内端；将检索到的引脚外端定义为引脚外

端；检索后相对应的引脚内段、引脚内段外端、引脚外段、引脚外段内端分别定义为引脚内

段、引脚内段外端、引脚外段、引脚外段内端；将检索到的引脚外端与检索到的引脚内端的

长度定义为引脚长度；

进行焊盘检索后，将检索到的焊盘定义为焊盘；检索到的焊盘外端定义为焊盘外端；

进行引脚内端或元件边缘检索后，将检索到的引脚内端或元件边缘定义为引脚内端或元件边

缘。

4 ．插针类元件名称定义如下图中标示

对焊盘进行检索后，将检索到的焊盘定义为焊盘。

十）检测终止定义：

1. 非 IC 类：非 IC 类如果自动检索窗内的焊盘检索项、元件检索项，其中任何一项 NG 时

，

则此元件检测终止，报相应的错误信息；

2.IC 类： IC 类如果自动检索窗内的引脚纵向位置检索项、引脚横向位置检索项、焊盘检索

项，其中任何一项 NG 时，则此 IC 对应的自动检索窗内的所有检测（含自动生成的焊盘及

短路等的检测）终止，并报相应的错误信息。

十一）颜色抽取定义：

1. 当选中一个颜色及亮度对对象进行颜色抽取时，此组被抽取的颜色部分用绿色显示。

短路窗（ 4 个）

焊盘窗（ 1 个）

插针本体窗（ 1 个）

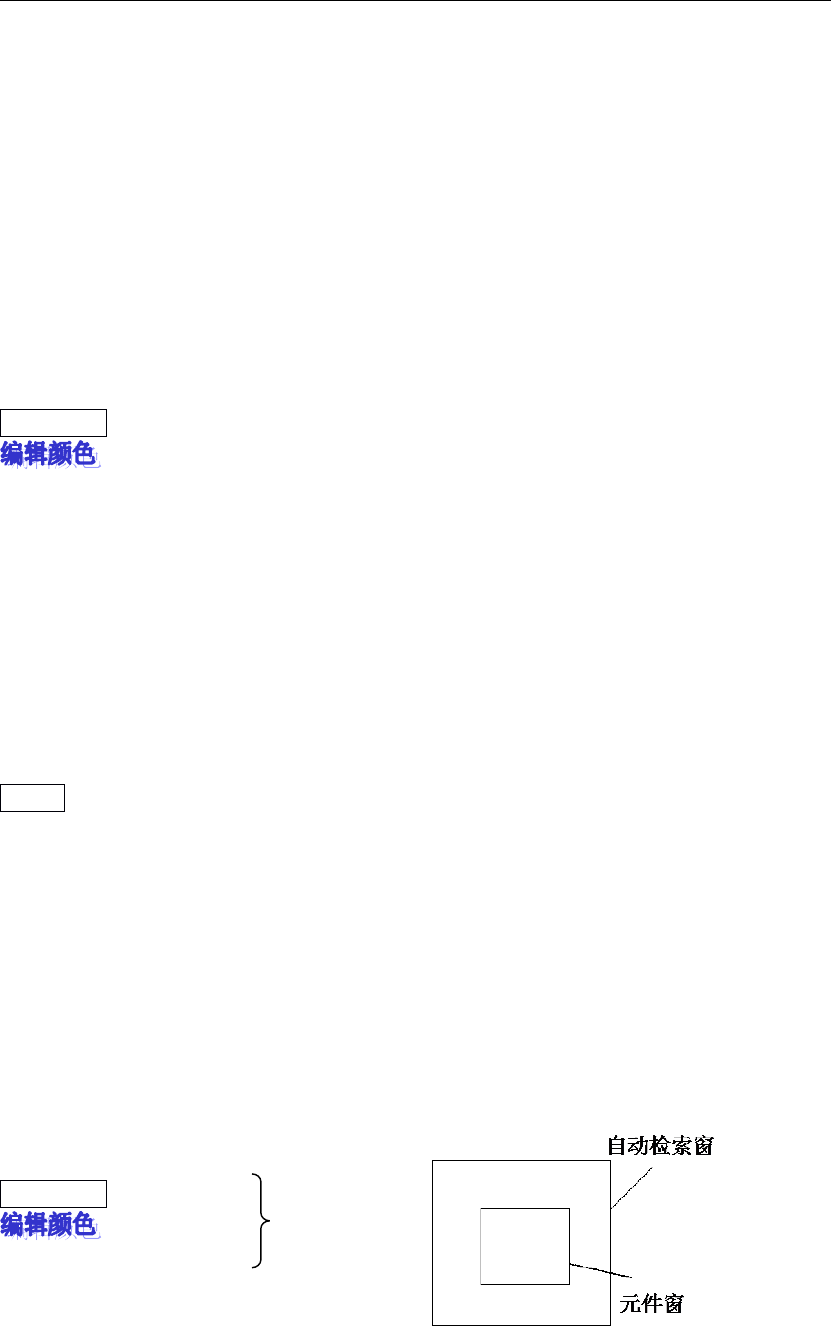

自动检索窗（ 1 个）

明锐炉后 AOI 操作手册 - 正式

第 2 节 Mark 点及标记

2.2.1

2.2.1 Mark 点算法

1 ）常见 Mark 点的几种形状

Mark 点的尺寸一般直径在 3-350 像素（ 20 µ 分辨率时）。

材质：铜箔、镀锡、镀金及镀镍

2 ） Mark 点作用

PCB 板被传送到设备时，对由于 PCB 板变形等原因造成的窗口和元件位置发生的偏移进行

校正

3 ） XY 校正

只设定一个 Mark 点，可对整板或单板进行 X 、 Y 座标的校正

4 ） θ 校正

当设定两个 Mark 点时，可对整板进行 X 、 Y 座标， θ 角度（含缩放比）的校正

5 ）对于整板最多可加 2 个 Mark 点，每一个拼板可加一个 Mark 点进行个板的 X 、 Y 较正。

具体实现方法 :

明锐炉后 AOI 操作手册 - 正式

XY 校正：适合拼板上的每个单板，可对此单板上的所有窗口进行 X 、 Y 的校正。将检索到

的 Mark 点位置与程序制作时定义的 Mark 点坐标进行对比 , 计算出偏移量 △ X/ △

将此偏移

量作为校正量对所有检测窗口进行校正。

θ 校正：需找 2 个 Mark 点即在对角上各设定一个校正标识，适合整板，可对整板上的所

有窗口进行 X 、 Y ， θ （含缩放比）的校正。
