明锐炉后 AOI 操作手册 - 正式
64
说明：
1 ．从焊盘外端开始往内，以设定的纵向长度的 N 个像素作为检测区域。
2 ．可对焊盘露铜抽取颜色（红色）及亮度。
3 ．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG
，
报焊盘露铜错误。

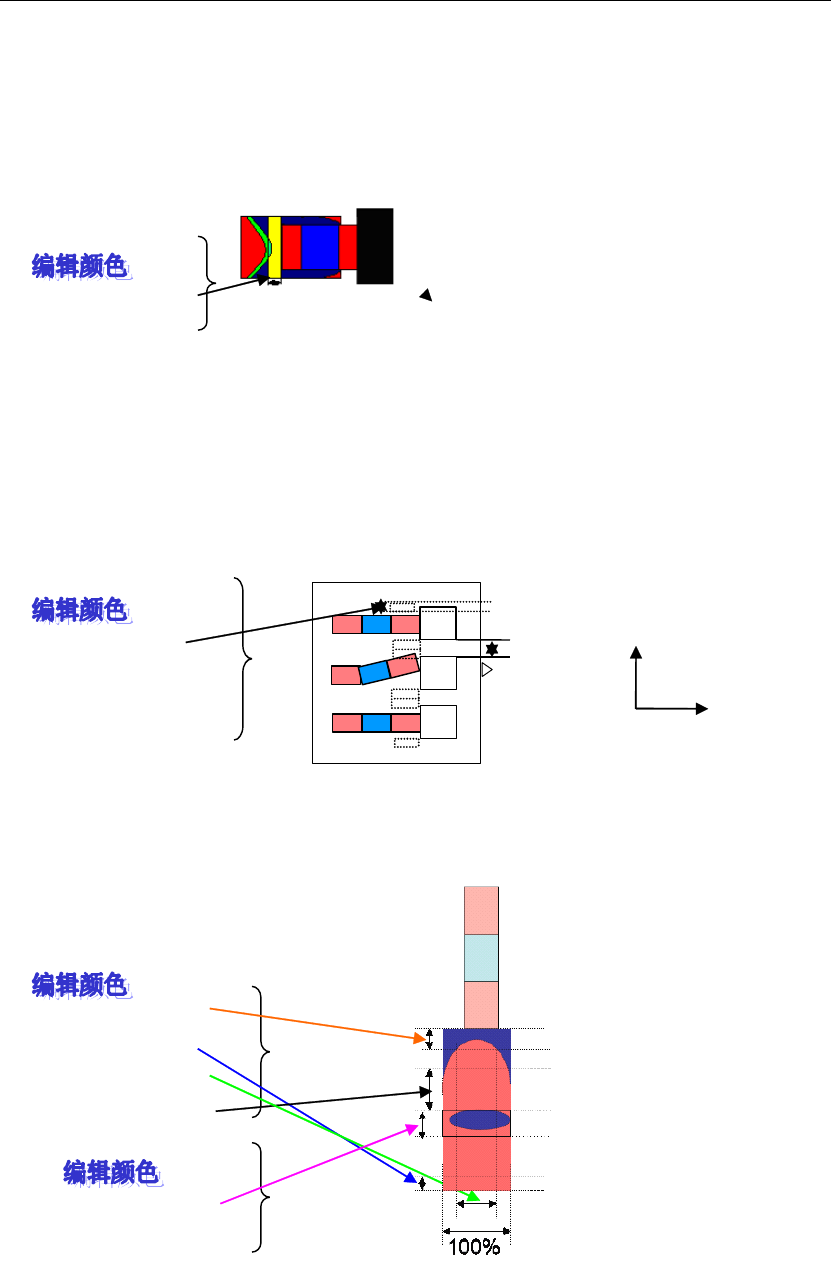

□ 红胶溢出
纵向长度 ___ 像素
颜色比例 ≤ ___%
说明：
1 ．抽取红色及亮度
2 ．从引脚外端开如往外，以设定的纵向长度（ N 个像素）作为检测区域。
3 ．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG
，
报红胶溢出错误。
□ 引脚弯曲检查
横向宽度 ___%
纵向长度 ___ 像素
符合像素比例 ≤ ___%
说明：
1. 抽取引脚的红色及亮度。
2. 以两焊盘的间距为 100% ，以设定的横长与纵长所组成的区域为检测区域。
在检测区域内，如果测得的面积小于设定值则 OK ；如果大于设定值则 NG ，报引脚弯曲错
误。
□ 断锡检查
内端除去 ___ 像素
外端除去 ___ 像素
每行符合比例 ___ %
符合行数 ≤ ___ 像素
□ 外段检查
区域长度 ___ 像素
颜色比例 ≤ __ %
100%
纵向
横
向
B
A
明锐炉后 AOI 操作手册 - 正式
65
A
A
A
A 说明：
1. 抽取铜铂的红色及亮度。
2. 将内外端设定去除后，剩余的焊盘部份作为检测区域。
3. 在检测区域内 ， 如果测得的连续符合行小于设定值则 OK ； 如果大于设定值则此分项 NG 。
B
B
B
B 说明：
1. 抽取焊锡的蓝、绿色及亮度。
2. 以 A 中符合行结束的位置为起始处，以设定的长度所包含的焊盘的区域作为检测区域。
3. 在检测区域内，如果测得值小于设定值则 OK ；如果大于设定值则此分项 NG 。
A 、 B 两个同时 NG 时，此项 NG ，报露铜错误。
明锐炉后 AOI 操作手册 - 正式
66
第
第
第
第 8
8
8
8 节
节
节
节 插件类元件检查算法
插件类元件检查算法
插件类元件检查算法
插件类元件检查算法
2.8.1
2.8.1
2.8.1
2.8.1 插件类元件基本窗口如下
2.8.2
2.8.2
2.8.2
2.8.2 插件类元件自动检索窗及插针本体窗算法说明
自动检索窗
□ 焊盘检索
颜色比例 ≥ ___%
说明：
1. 抽取焊盘的颜色及亮度，注意抽取焊盘颜色时尺量不要将焊盘以外的颜色抽取。
2. 如果计算出的百分比大于设定值 ， 则将此处作为最终检索到的焊盘位置 ， 焊盘窗自动移至
此位置 ， 且所有检测窗也跟随焊盘窗进行等量移动 ； 否则焊盘检索 NG ， 报焊盘检索失败错
误。
插针本体窗
此窗口只是定义插针的相对位置及大小，无其它参数设定。
2.8.3
2.8.3
2.8.3
2.8.3
插件类元件焊盘窗算法说明
焊盘窗
□ 缺件检查
检查区域 ___%
□ 去除插针区域
颜色比例 ≤ ___%
短路窗（ 4 个 ）
焊盘窗（ 1 个 ）
插针本体窗 （ 1 个 ）
自动检索窗（ 1 个）
