明锐炉后 AOI 操作手册 - 正式
67
说明：
1. 抽取明亮的红色及绿色。
2. 如果在设定的检测区域内 （ 如果勾选去除插针区域后 ， 则会将插针本体窗所在的区域去除
，
将去除后的区域作为检测区域 ） ，在检测区域内如果测得的比例小于设定值时，此项 OK ；
如果大于设定值时，此项 NG ，报缺件错误（即插针缺失或未插入 ） 。
□ 少锡检查
检查区域 ___%
□ 去除插针区域
颜色比例 ≥ ___%
说明：
1. 抽取焊锡的蓝色、绿色。
2. 如果在设定的检测区域内 （ 如果勾选去除插针区域后 ， 则会将插针本体窗所在的区域去除
，
将去除后的区域作为检测区域 ） ，在检测区域内如果测得的比例大于设定值时，此项 OK ；
如果小于设定值时，此分项 NG ，报少锡错误。
□ 开焊检查
□ 1. 中央颜色
检查区域 ___%
□ 去除插针区域
颜色比例 ≤ ___%
说明：
1. 抽取开焊时的红色、绿色及亮度。
2. 如果在设定的检测区域内 （ 如果勾选去除插针区域后 ， 则会将插针本体窗所在的区域去除
，
将去除后的区域作为检测区域 ） ， 在检测区域内如果测得的比例小于设定值时 ， 此分项 OK
；
如果大于设定值时此分项 NG 。
□ 2. 重心偏移
检查区域 ___%
重心偏移 ≥ ___%
说明：
1. 抽取红色、绿色及亮度。
2. 如果在设定的检测区域内，如果测得的重心偏移量大于设定值时，此分项 OK ；如果小于
设定值时，此分项 NG 。
〇 开焊处算法组合：
[+] 定义：如果几个算法间的算法采用 + 组合时，其中任何一个算法 OK ，则组合结果 OK
；
明锐炉后 AOI 操作手册 - 正式
68
全部项 NG 时，则该组合结果 NG 。
[*] 定义 ： 如果几个算法间的算法采用 * 组合时 ， 其中任何一个算法 NG ， 则组合结果 NG ； 全
部项 OK 时，则该组合结果 OK 。
□ 露铜检查
检查区域 ___%
□ 去除插针区域
颜色比例 ≤ ___%
说明：
1. 抽取铜铂的红色及亮度。
2. 如果在设定的检测区域内 （ 如果勾选去除插针区域后 ， 则会将插针本体窗所在的区域去除
，
将去除后的区域作为检测区域 ） ， 在检测区域内如果测得的比例小于设定值时 ， 此分项 OK
；
如果大于设定值时，此项 NG ，报露铜错误。
备注：其它窗口中，如：短路窗、锡球窗、组合窗等参照前面 “ 其它公用窗算法说明 ” 。
明锐炉后 AOI 操作手册 - 正式
69
第
第
第
第 9
9
9
9 节
节
节
节 组合逻辑元件检查算法
组合逻辑元件检查算法
组合逻辑元件检查算法
组合逻辑元件检查算法
此算法主要为了对应一码多料（含一个位置贴多种不同封）

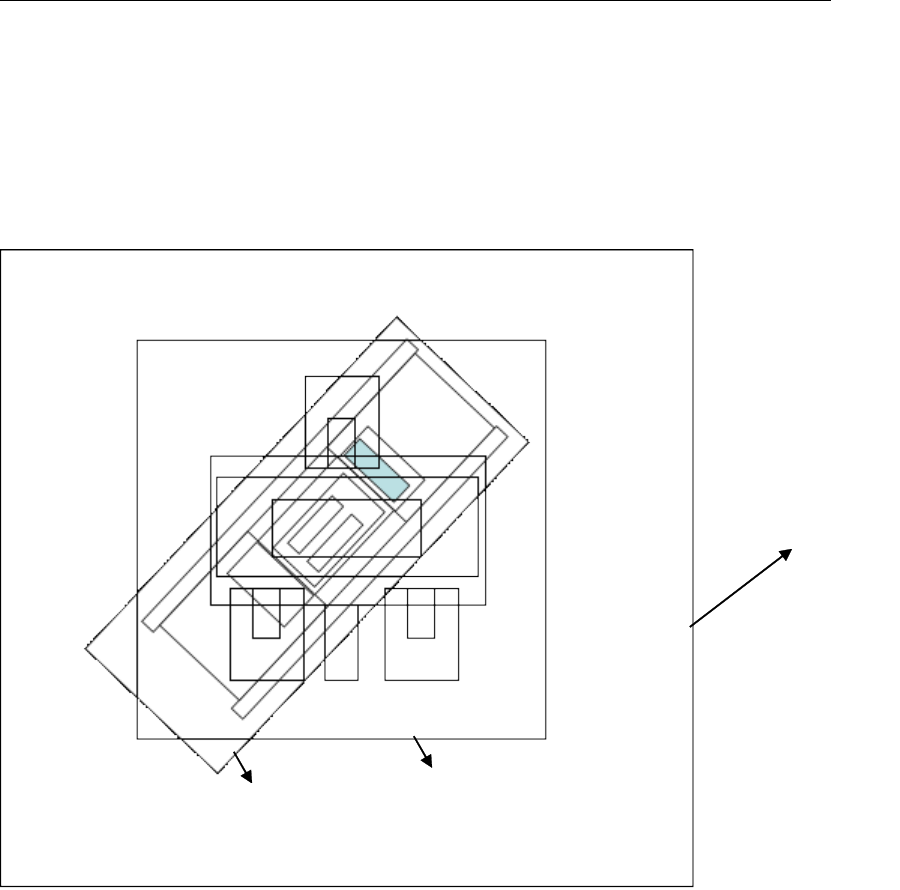

此算法包含的基本窗口如下：
此组合元件中包含了两种封装的元件（可包含多种，现以这两种来举例说明）
具体算法如下（点中组合元件范围窗时弹出如下列表 ） ：
元件列表：
1 ： CHIP 件
2 ：引脚类片式元件
┈┈┈┈┈┈┈┈
组合逻辑：
错误报告类型：
说明：
1 ． 点中组合元件范围窗后 ， 点其它元件库中相应的元件 ， 会在此窗口中加入点中的元件 （ 可
追加多个，如上所示。每增加一个其元件列表中会出现对应的元件窗 ） 。
2 ． 点中元件列表中的元件时，相应的元件会显示出来，其它的子元件不显示。
3 ． 组合窗内各种元件的算法参照上面相应的说明。
4 ．组合逻辑的组合方法与开焊一样的设定方式。
CHIP 件
引脚片式元件
组合元件范围窗
