明锐炉后 AOI 操作手册 - 正式
58
说明 :
:
:
:
1. 允许伸长度指如果检索到的颜色对象长度大于设定长度，在设定的引脚长度的基础上 ， 最
大能伸长多少个像素 ； 如果颜色对象长度比设定的长度 + 允许伸长度还长 ， 最终的引脚外端
也只能是设定的长度 + 允许伸长度所在的位置。
2. 抽取引前端红色及亮度。
3. 当满足检索条件时 ， 引脚窗自动伸长至最终找到的引脚外端处 ， 将此处作为真实的引脚外
端。

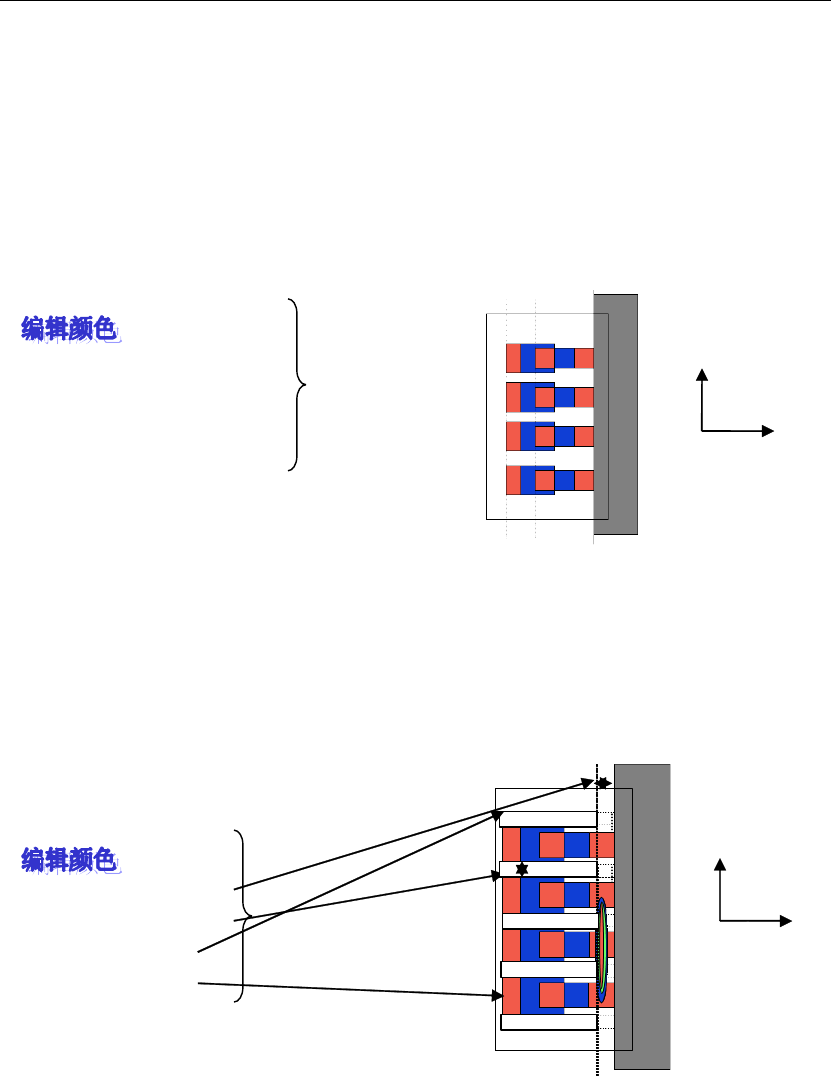

焊盘检索
焊盘横向宽度 ___%
每行合格像素比例 ___%
最小合格行数 ___ 像素
焊盘检索颜色比例 ≥ ___%
说明：
1 ．焊盘横向宽度指将设定的引脚的横长作为基准，它是引脚的百分之多少（每个引脚对应
有一个焊盘 ； 如设 240% 时 ， 表示是焊盘的横向宽度是引脚横长的 240% ） ， 根据此比率计算
出的横长作为单个焊盘横向宽度，再将此自动检索窗内产生的引脚数 * 单个焊横长作 为
100% 。
2 ．抽取焊盘的红、绿、蓝色及亮度。
3 ．在自动检索窗内检索对象，将检索到的位置作为焊盘的位置；再计算找到的焊盘对象的
颜色所占生成窗口的百分比，如果大于颜色比例设定值，则 OK ；如果小于设定值则 NG ，
报焊盘检索错误。
□ 短路检查
内侧除外区域 ___ 像素
短路窗横向宽度 ___ %
□ 起始端外侧检查
□ 终止端外侧检查
说明：
1. 勾选 “ 短路检查 ” 项时 ， 会自动在两引脚间产生一个短路窗 ； 内侧除外区域指从引脚内端
开始往外去除设定的长度 ， 不作为短路检测区域 ； 短路窗横向宽度指短路窗占两焊盘间距离
的比率（两焊盘间的距离为 100% ，短路窗位于两焊盘的中间位置上 ） ； “ 起始端外侧检查 ”
及 “ 终止端外侧检查 ” 指此自动检索窗内第一脚和最后一个引脚 （ 顺时针 ） 的外侧是否进行
短路检测，此分项不能进行复制。
2. 可对短路检查抽取颜色（短路时的红、绿、蓝色）及亮度。
3. 如果抽出的颜色对象横向贯穿短路窗则 NG ，报短路错误。
纵向
横
向
纵向
横
向
明锐炉后 AOI 操作手册 - 正式
59

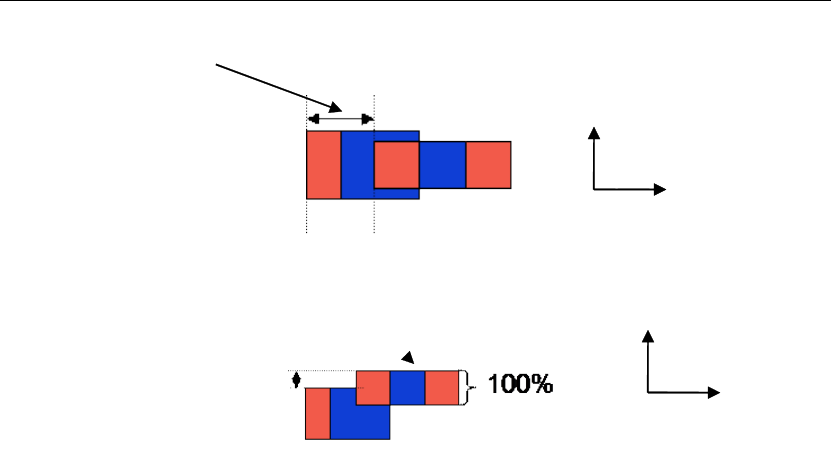

□ 引脚纵向偏移 ≥ ___ 像素
说明：
计算引脚外端到焊盘外端之间的距端，如要此长度大于设定值则 OK ；如果小于设定值 则
NG ，报纵向偏移错误；此算法无颜色等其它设定。
□ 横向偏移 ≤ ___%
（引脚侧端和焊盘侧端的偏移检査，没有颜色参数设定 。 ）
说明：
1. 以引脚横长为 100% 。
2. 引脚的两侧是否有超出对应的焊盘侧端 ， 如果哪侧超出焊盘的对应的侧端 ， 则计算出超出
的部分占引脚的比率 ， 如比率小于设定值则 OK ； 如果大于设定值则 NG ， 报横向偏移错误 。
纵向
横
向
纵向
横
向
明锐炉后 AOI 操作手册 - 正式
60
2.7.3
2.7.3
2.7.3
2.7.3 IC
IC
IC
IC 类引脚样品窗算法说明

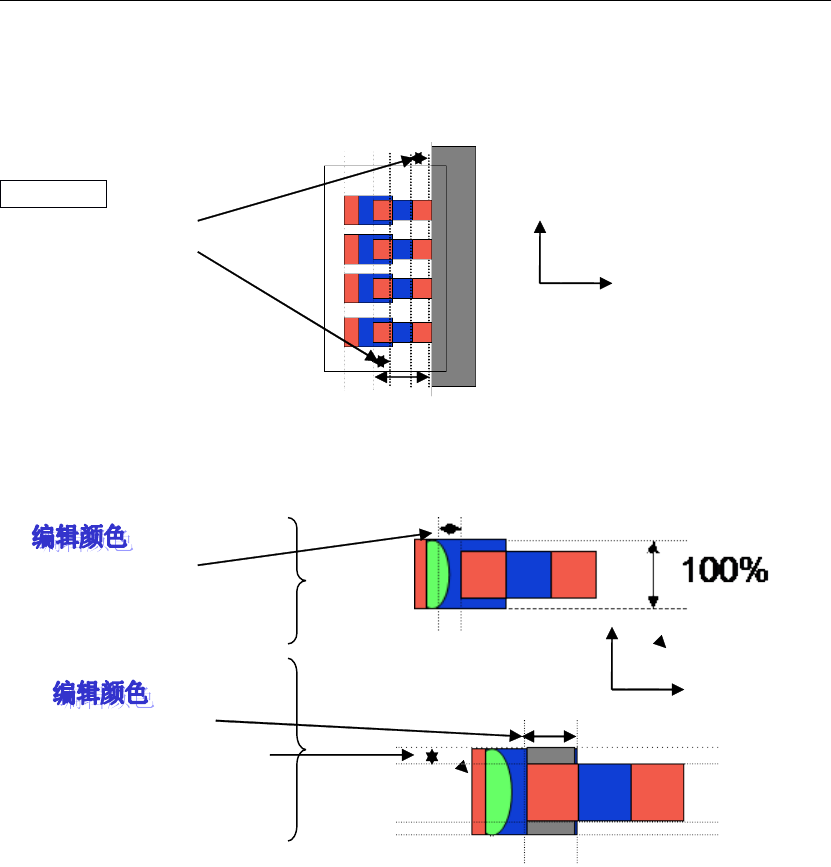

引脚样品窗
引脚内段比例 ___%
引脚外段比例 ___%
说明：
以引脚样品窗的纵向长为 100% ；
引脚内段比例指引脚内段占引脚
样品窗长的比例；引脚外段比例
指引脚外段占引脚样品窗长的比例。
□ 少锡检查
检测区域 ___ 像素
每行要求比例 ___%
合格行数 ≥ ___ 像素
□ 检测侧面
区域纵向长 ___%
□ 区域横向宽 ___ 像素
每行颜色比例 ___%
合格行数 ≥ ___ 像素
A
A
A
A ：说明
1. 少锡是对焊锡的有无或者过少的检查。
2. 抽取焊锡的蓝、绿色及亮度。
3. 从引脚外端开始设定检测区域，以设定的检测区域的像素为检测区域的纵长。
4. 在检测区域内如果测得的连续合格行数大于设定值则 OK ；如果小于设定值则 NG 。
B
B
B
B 说明：
1. 为附加侧端少锡判定，从引脚两侧端开始逐行检查，与 A 项同时 NG 为 NG ，报少锡；
2. 抽取焊锡的蓝、绿色及亮度。
3. 将区域纵向长与区域横宽所包含的区域作为侧面焊锡的检测区域 ， 如上图所示产生上下两
个检测区域，将两个检测区域分别进行检测。
4. 检测时按 3 中所描述的检测区域由中间向外 ， 如果测得的连续合格行数大于设定值则 OK
；
如果小于设定值则 NG 。两个检测区域均 NG 时，则侧面焊锡项 NG 。
A
B
纵向
横
向
纵向
横
向
