明锐炉后 AOI 操作手册 - 正式
27
九）名称定义：
1 ． CHIP 类名称定义如下图中所标示
1 ） 焊盘 / 本体的去除区域是指上图中用绿色底色所标示的整个区域 ， 即从元件外端到焊盘内
端的这段焊盘的区域。
2 ）进行检索后，将检索到的元件定义为元件；将检索到的焊盘定义为焊盘。
2 ．引脚片式元件名称定义如下图中所标示，以三极管为例：
焊盘 / 引脚的去除区域是指上图中用绿色底色所标示的整个区域，即从引脚外端到焊盘内端
的这段焊盘的区域。
2) 进行检索后，将检索到的元件定义为元件；将检索到的焊盘定义为焊盘 .
横向
纵
向
明锐炉后 AOI 操作手册 - 正式
28

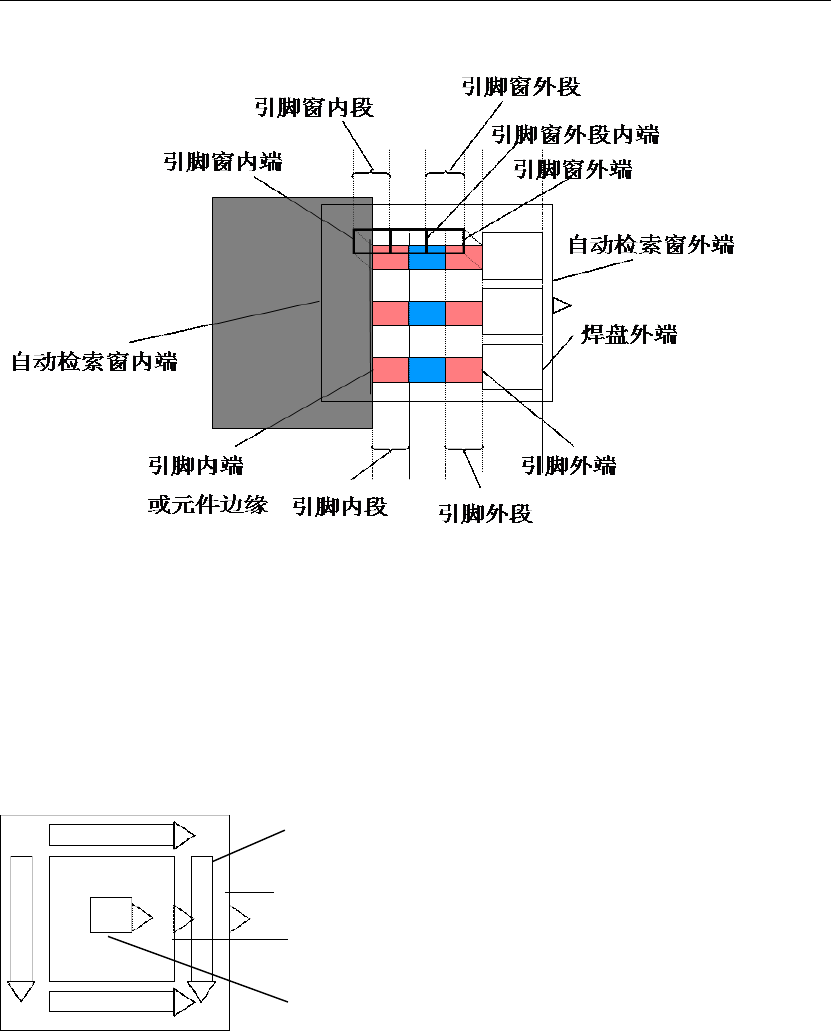

3 ． IC 类元件名称定义如下图中标示
进行引脚检索后 ， 将检索到的引脚内端定义为引脚内端 ； 将检索到的引脚外端定义为引脚外
端 ； 检索后相对应的引脚内段 、 引脚内段外端 、 引脚外段 、 引脚外段内端分别定义为引脚内
段 、 引脚内段外端 、 引脚外段 、 引脚外段内端 ； 将检索到的引脚外端与检索到的引脚内端的
长度定义为引脚长度；
进行焊盘检索后，将检索到的焊盘定义为焊盘；检索到的焊盘外端定义为焊盘外端；
进行引脚内端或元件边缘检索后 ， 将检索到的引脚内端或元件边缘定义为引脚内端或元件边
缘。
4 ． 插针类元件名称定义如下图中标示
对焊盘进行检索后，将检索到的焊盘定义为焊盘。
十）检测终止定义：
1. 非 IC 类：非 IC 类如果自动检索窗内的焊盘检索项、元件检索项，其中任何一项 NG 时
，
则此元件检测终止，报相应的错误信息；
2.IC 类： IC 类如果自动检索窗内的引脚纵向位置检索项、引脚横向位置检索项、焊盘检索
项，其中任何一项 NG 时，则此 IC 对应的自动检索窗内的所有检测（含自动生成的焊盘及
短路等的检测）终止，并报相应的错误信息。
十一）颜色抽取定义：
1. 当选中一个颜色及亮度对对象进行颜色抽取时，此组被抽取的颜色部分用绿色显示。
短路窗（ 4 个 ）
焊盘窗（ 1 个 ）
插针本体窗 （ 1 个 ）
自动检索窗（ 1 个）
明锐炉后 AOI 操作手册 - 正式
29
第 2 节 Mark 点及标记
2.2.1
2.2.1
2.2.1
2.2.1 Mark 点算法

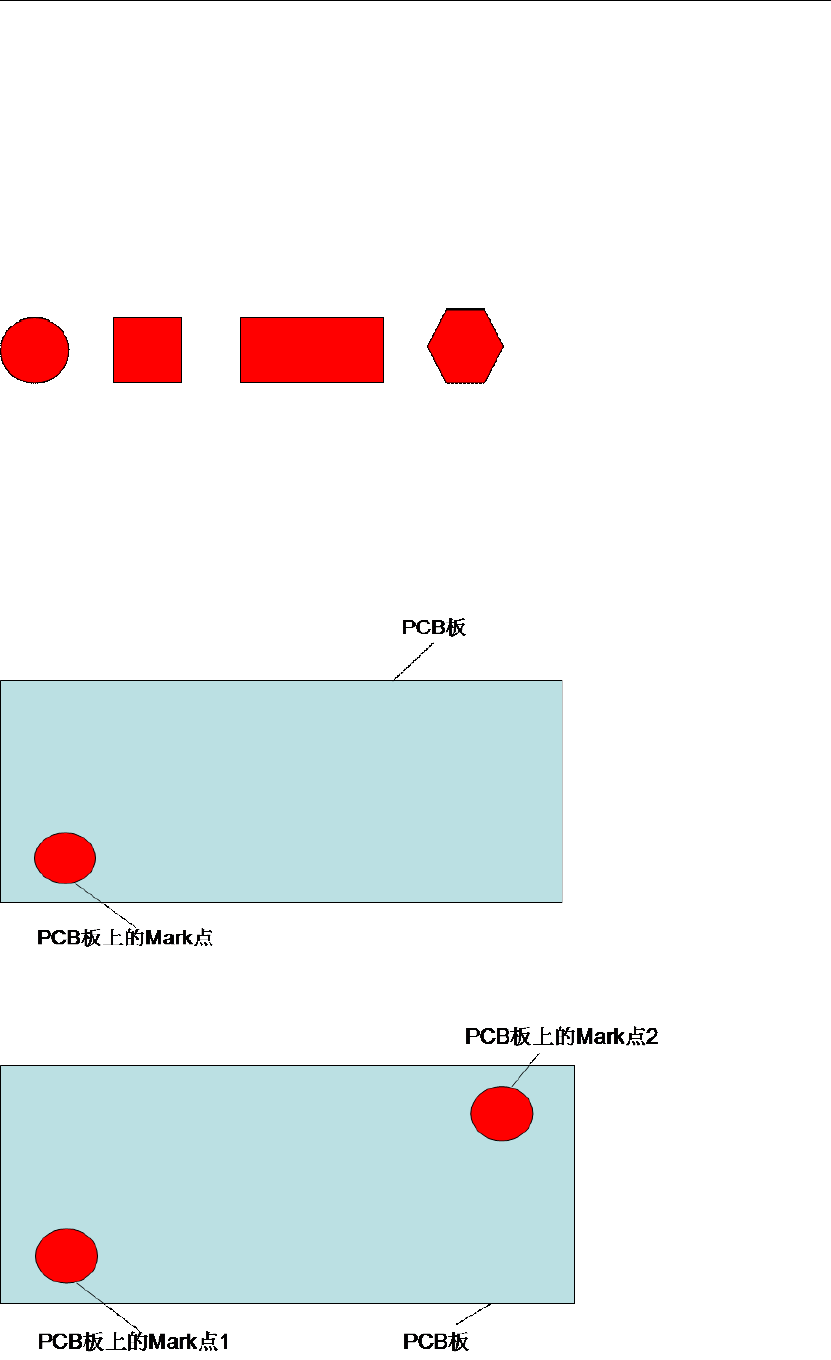

1 ）常见 Mark 点的几种形状
Mark 点的尺寸一般直径在 3-350 像素（ 20 µ 分辨率时 ） 。
材质：铜箔、镀锡、镀金及镀镍
2 ） Mark 点作用
PCB 板被传送到设备时，对由于 PCB 板变形等原因造成的窗口和元件位置发生的偏移进行
校正
3 ） XY 校正
只设定一个 Mark 点，可对整板或单板进行 X 、 Y 座标的校正
4 ） θ 校正
当设定两个 Mark 点时，可对整板进行 X 、 Y 座标， θ 角度（含缩放比）的校正
5 ）对于整板最多可加 2 个 Mark 点，每一个拼板可加一个 Mark 点进行个板的 X 、 Y 较正 。
具体实现方法 :
