明锐炉后 AOI 操作手册 - 正式

模板个数：（此处会自动显示已登录多少个模板）

精细度： 2 级

一致度： ___ %

抽取显示： ___ %

说明（此窗与文字窗较相似）：

1 ．增加此窗口，将需登录的文字或图形包围且需给出一定的偏移余量，并将其移至相应的

位置；

2 ．在 “ 抽取比例 ” 一项拖动亮度设置条，调整文字窗的抽出亮度将需登录进模板的文字或

图形抽出；

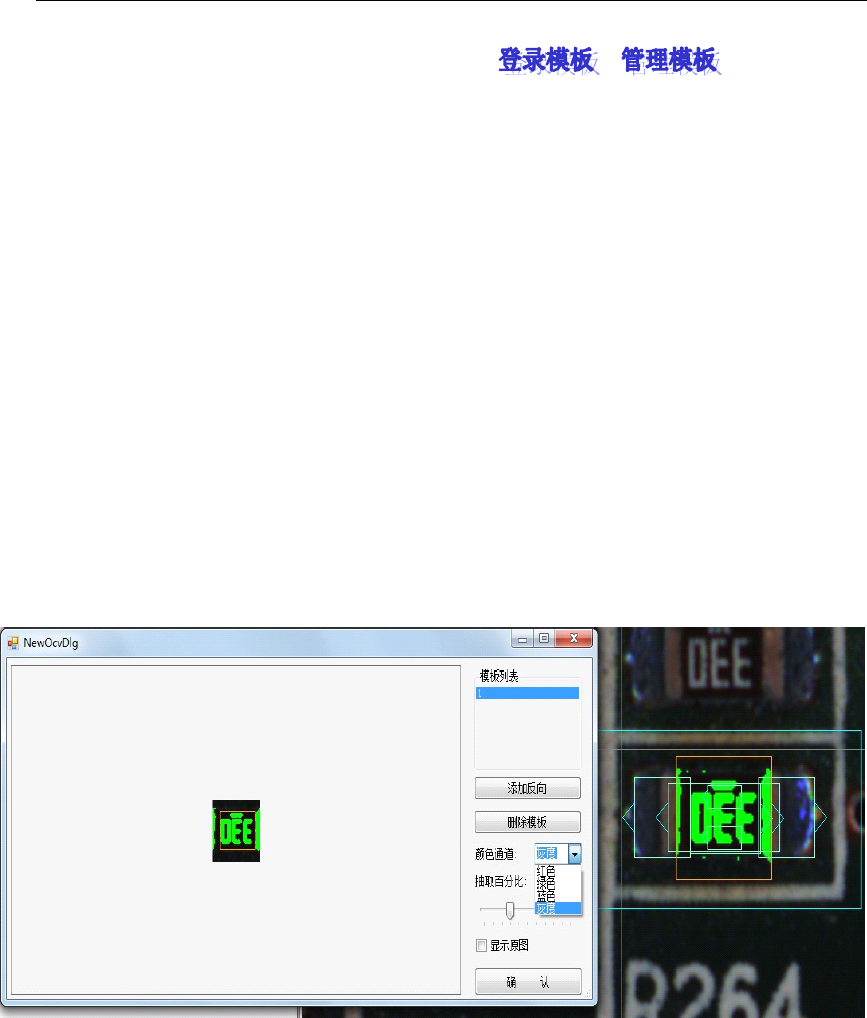

3 ．点 “ 登录模板 ” 按扭，进入模板编辑菜单，调整窗口大小将需登录进模板的文字或图形

刚好包围。在此界面中可选取颜色通道（包含灰度、红色、绿色、蓝色），颜色色通道

根据相抽取的文字的基色而定，如文字呈蓝色则选取蓝色等，再调整此项下面的抽取百

分比条将所要的文字抽取出来（抽出的用绿色显示）。

4 ．如文字可允许进行 180 度反向，则点此界面的 “ 添加反向 ” 按扭，此时反向 180 度的模

板会被自动增加到文字模板库中；编辑好后点，点确认即完成文字的登录。

5 ．测试时，如果测得的文字偏差比例在设定值范围内，则结果 OK ；否则 NG ，报错件错

误。具体如下图所示：

明锐炉后 AOI 操作手册 - 正式

第

第 5 节

节

节特殊

特殊

特殊 CHIP

CHIP

CHIP 类元件检查算法

类元件检查算法

特殊 CHIP 类元件检查算法

特殊 CHIP 类元件与常规 CHIP 件算法的区别在于：

1 ：特殊 CHIP 类元件不进行焊盘检索，所有检测窗均跟随元件进行校正。

2 ：特殊 CHIP 类元件与常规 CHIP 类元件的纵向偏移与横向偏移算法不同；对于其它检测

项及处理内容与常规 CHIP 类元件一样。

具体如下：

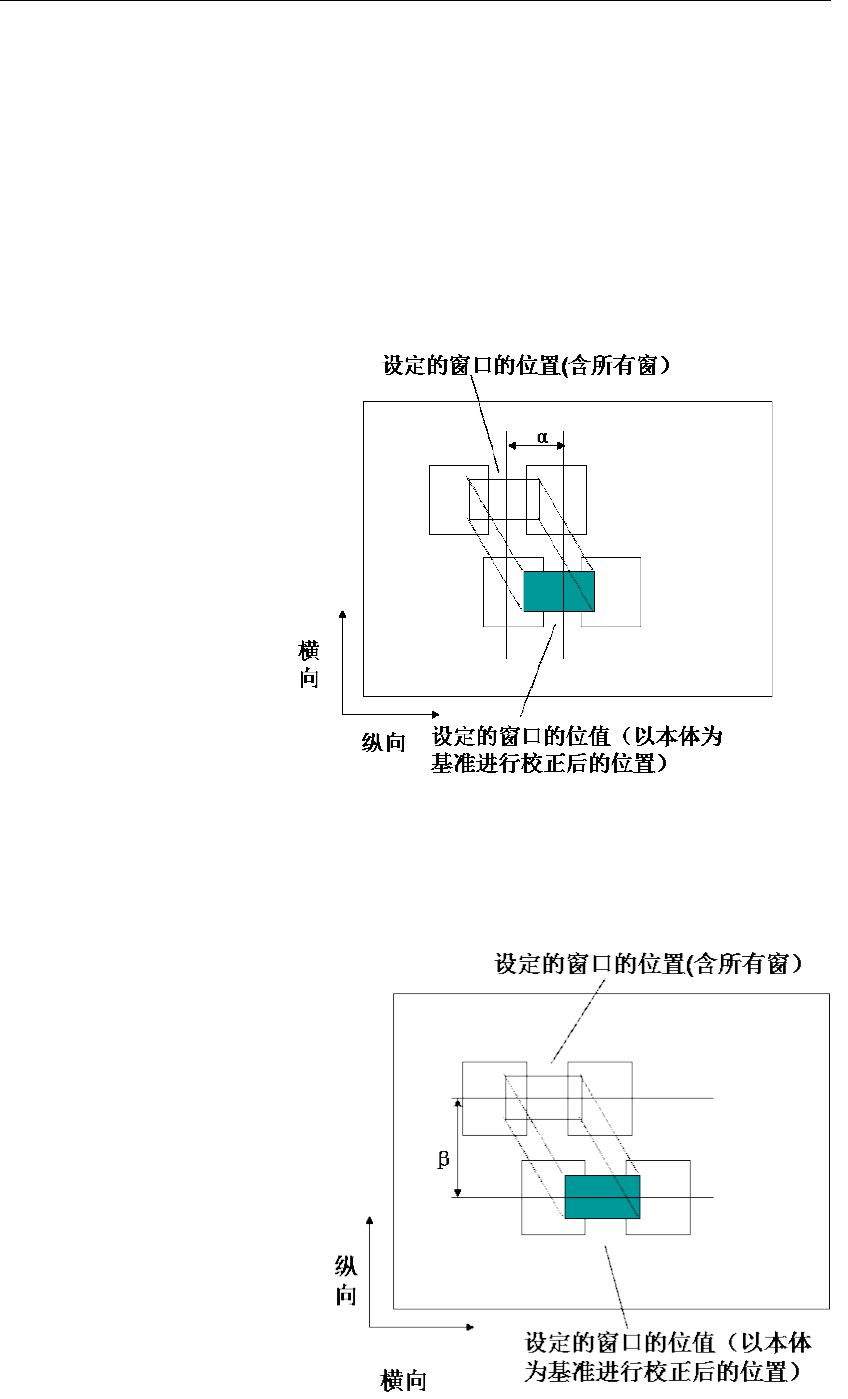

□ 纵向偏移 ≤ ___ µ

说明（纵向偏移用于检测元件向电极两边（纵向）偏移过大）：

把检索到的元件的纵向中心线，与程序中初始设定的元件窗的纵向中心线之间的偏移量 α 作

为偏移实测值。如上图中所示， α 以微米为单位。如果此实测值小于设定值时，结果 OK ；

如果实测值大于设定值时，结果为 NG ，报纵向偏移错误。

□ 横向偏移 ≤ ___ µ

说明：

把检索到的元件的横向中心线，与程

序中初始设定的元件窗的横向中心线

之间的偏移量 β 作为偏移实测值。如

上图中所示， β 以微米为单位。如果

此实测值小于设定值时，结果 OK ；如

果实测值大于设定值时，结果为 NG ，

报横向偏移错误。

明锐炉后 AOI 操作手册 - 正式

第

第 6

6 节

节

节引脚片式元件检查算法

引脚片式元件检查算法

2.6.1 检查算法基础说明

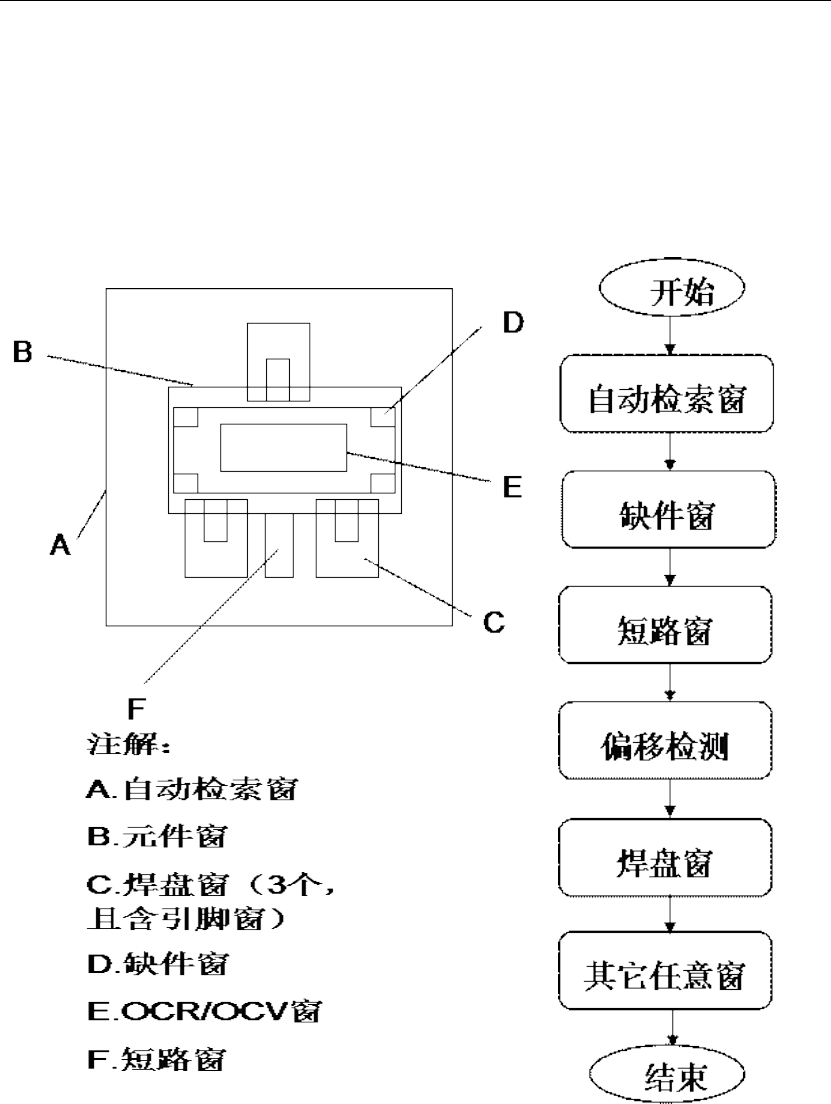

引脚片式元件按以下顺序检查（现以三极管为例进行说明），焊点检查和 CHIP 焊点基本一

致。
