明锐炉后 AOI 操作手册 - 正式
23
极性窗 ： 选中此元件任一窗口时可追加此窗 ； 此窗跟随元件进行校正 ； 其作用是对元件的极
性标识区域进行检测，用以判定元件是否贴反 180 度。
锡球窗 ： 选中此元件任一窗口时可追加此窗 ； 此窗跟随焊盘进行校正 ； 作用是对指定区域是
否存在锡球进行判定 ； 当有多个锡球窗时 ， 所有锡球窗 OK 时 ， 结果 OK ； 如果任何一个锡
球窗 NG 时，则结果 NG ，报锡球错误。
文字窗 ： 选中此元件任一窗口时可追加此窗 ； 此窗跟随元件进行校正 ； 作用是对元件是否有
贴错进行判定 ； 当有多个文字窗时 ， 所有文字窗全部 OK 时 ， 结果 OK ； 如果任何一个文字
窗 NG 时 ， 则结果 NG ， 报错件错误 。 如果一个文字窗口中录入几种文字模板时 ， 任何一个
文字模板满足匹配条件时，此文字结果 OK ；全部录入的文字模板均不满足匹配条件时 ， 此
文字窗结果 NG 。
任意窗 ： 选中此元件任一窗口时可追加此窗 ； 此窗能选择跟随焊盘或元件进行校正 ； 且此窗
口可选择报错信息类别，如选少锡时此窗 NG 时报少锡。
副焊盘窗 ： 选中此元件任一窗口时可追加此窗 ； 此窗作用是对元件的焊点进行检测 （ 不参与
焊盘的检索 ） ，如少锡、开焊等，此类窗口可任意追加多个，任何一个副焊盘窗 NG 时，则
结果 NG ， 报相对应的 NG 信息 --- 焊盘窗内分缺件 、 电极破损 、 少锡 、 开焊 、 焊盘露铜及红
胶溢出等检测项。
组合窗 ： 选中此元件任一窗口时可追加此窗 ； 点中此窗口后点 “ 新建窗口 ” 可在此窗口中加
入多个任意窗且组合窗中的多个任意可进行 “ + ” 或 “ * ” 的组合（与后续开焊组合的关系
一样 ） 。如果两者间（可多个，现以 2 个来举例）是加的关系则表示它们之间任何一个 O K
即此组合窗为 OK ；如果是 “ * 的关系则 2 个同时 OK 时此组合窗的结果为 OK 。
标识窗 ： 此窗口与文字窗相似 ， 只是内容运算不同 ， 对非 IC 内元件建议用此方法来检错件
，
IC 类元件建议采用文字窗来检错件。选中元件任一窗口时可追加此窗；此窗跟随元件进行
校正；作用是对元件是否有贴错进行判定；当有多个标识窗时，所有标识窗全部 OK 时 ， 结
果 OK ；如果任何一个标识窗 NG 时，则结果 NG ，报错件错误。另外，如果一个标识窗口
中录入几种文字模板时 ， 任何一个文字模板满足匹配条件时 ， 此文字窗结果 OK ； 全部录入
的文字模板均不满足匹配条件时，此标识窗结果 NG ，报错件错误。

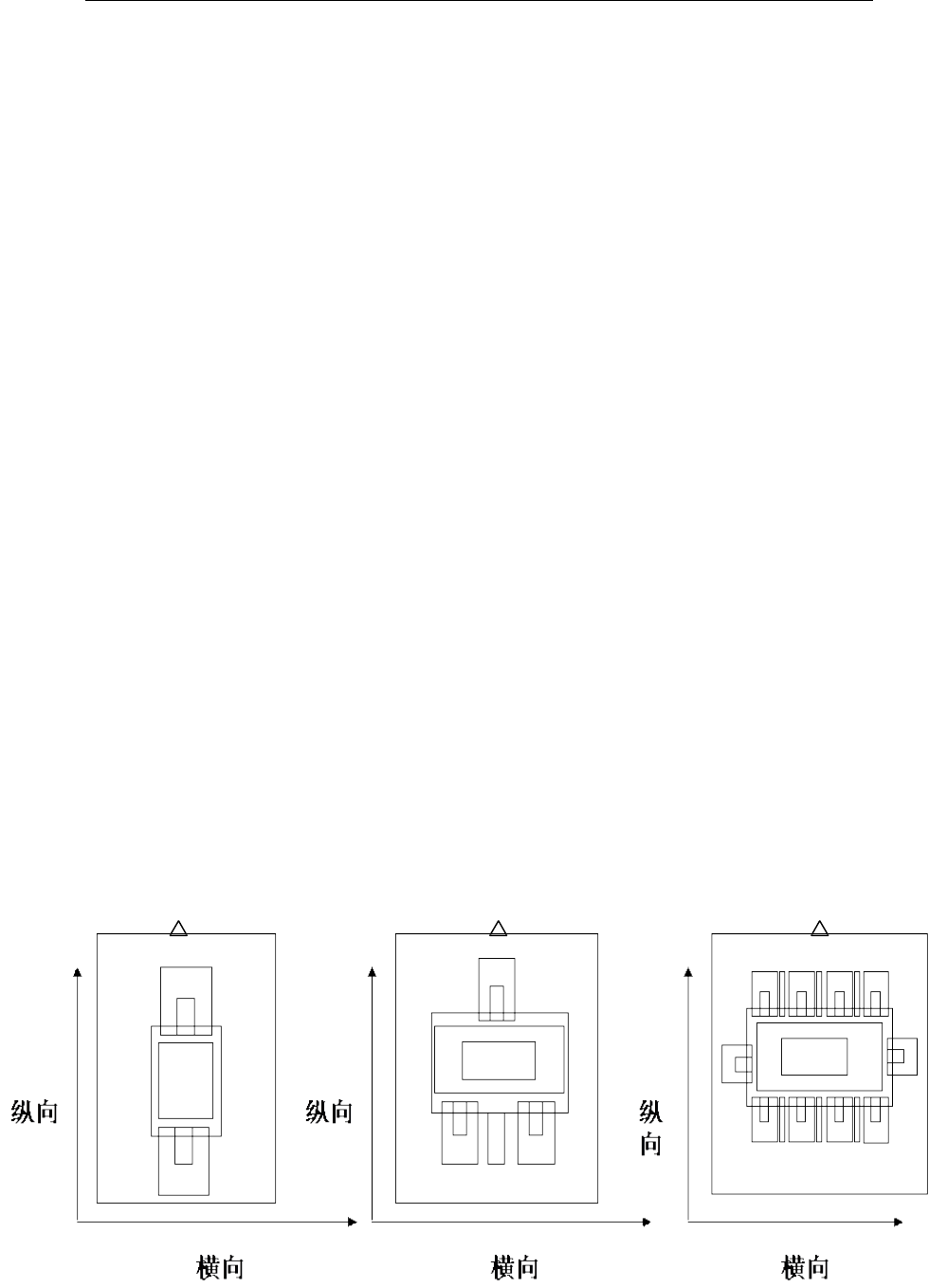

3 ） 引脚片式元件 “ 纵向 ” 指垂直于焊盘最多的元件边的方向 ， “ 横向 ” 指平行于焊盘最多的
元件边的方向，如下图所示：
（以二极管 / 钽电容、三极管及排阻 / 排容为例）
明锐炉后 AOI 操作手册 - 正式
24
4. IC 类元件

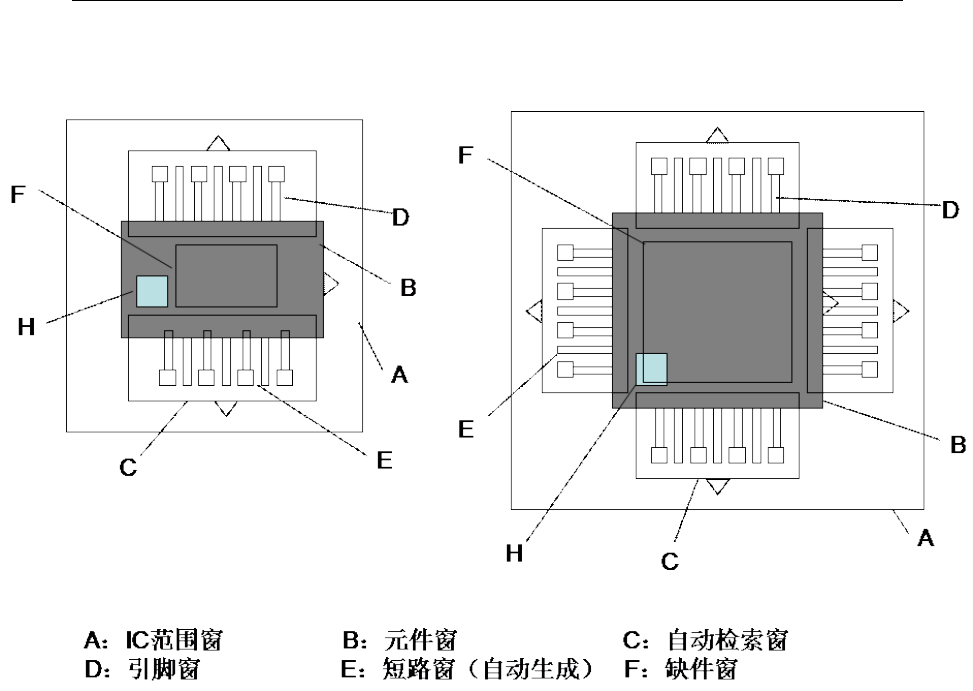

1 ） IC 类元件的标准模板（库文件）所包含的窗口如下图所示：
2 ） 对于下面所列 IC 类的检测窗口 ， 可更改窗口参数 。 窗口参数是指窗口大小 、 位置 、 抽取
颜色及检测标准 。 IC 范围窗及元件窗只能为 1 个 ， 当点中 IC 范围窗时 ， 可对所有窗口进行
整体拖动、删除、拷贝或替换；而对于其它窗口要求能任意追加及删除，当点中非 IC 范围
窗时，可对此窗口在 IC 范围窗内进行拖动、删除、拷贝或替换：
能任意追加 、 删除及更改 （ 包括窗口大小 、 位置 、 检测参数及色抽取 ） 以下检测窗 （ 另本体
窗只能为 1 个，但要能任意更改其大小、位置 ） ：
注 ： 此项中以下对各窗口的说明 ， 除蓝色字体的部分描述与 CHIP 件不一样外 ， 其余部分均
一样
IC 范围窗： 此窗的作用是指定一个范围， IC 类元件所有窗均必需在此窗的范围内。
自动检索窗 ：此窗的作用是定义一个元件、焊盘等的检索范围，并对检索条件进行设定 ； 每
个自动检索窗中包含 1 个 引脚窗 ， 引脚窗起确定引脚尺寸的作用 ； 此窗口内可生成短路窗 （ 自
动生成 ） 、引脚弯曲窗 。
缺件窗 ： 点中此元件的任何窗口可增加此检测窗 ， 作用是对元件是否漏贴进行判定 ； 当有多
个缺件窗时，所有缺件窗 OK 时，结果 OK ；如果任何一个缺件窗 NG 时，则结果 NG ，报缺件
错误， 增加此窗口时必须选其跟随哪一个引脚且此引脚号必须为此 IC 的任一自动检索窗的
起始脚号。
极性窗 ： 点中此元件的任何窗口可增加此检测窗 ； 其作用是对元件的极性标识区域进行检测
，
用以判定元件是否贴反 180 度 ， 增加此窗口时必须选其跟随哪一个引脚且此引脚号必须为 此
IC 的任一自动检索窗的起始脚号。
锡球窗 ： 点中此元件的任何窗口可增加此检测窗 ； 作用是对指定区域是否存在锡球进行判定
；
当有多个锡球窗时，所有锡球窗 OK 时，结果 OK ；如果任何一个锡球窗 NG 时，则结果 NG ，
报锡球错误， 增加此窗口时必须选其跟随哪一个引脚且此引脚号必须为此 IC 的任一自动检
索窗的起始脚号。
明锐炉后 AOI 操作手册 - 正式
25
文字 窗 ： 点中此元件的任何窗口可增加此检测窗 ； 作用是对元件是否有贴错进行判定 ； 当有
多个文字窗时，所有文字窗全部 OK 时，结果 OK ；如果任何一个文字窗 NG 时，则结果 NG
，
报错件错误 。 如果一个文字窗口中录入几种文字模板时 ， 任何一个文字模板满足匹配条件时
，
此文字结果 OK ；全部录入的文字模板均不满足匹配条件时，此文字窗结果 NG ， 增加此窗口
时必须选其跟随哪一个引脚且此引脚号必须为此 IC 的任一自动检索窗的起始脚号。
任意窗 ： 选中此元件任意一个窗时可追加此窗 ； 增加此窗口时必须选哪一个引脚且此引脚号
必须为此 IC 的任一自动检索窗的起始脚号进行校正； 且此窗口可选择报错信息类别，如选
少锡时此窗 NG 时报少锡。
组合窗 ： 选中此元件任一窗口时可追加此窗 ； 点中此窗口后点 “ 新建窗口 ” 可在此窗口中加
入多个任意窗且组合窗中的多个任意可进行 “ + ” 或 “ * ” 的组合（与后续开焊组合的关系
一样 ） 。如果两者间（可多个，现以 2 个来举例）是加的关系则表示它们之间任何一个 O K
即此组合窗为 OK ；如果是 “ * 的关系则 2 个同时 OK 时此组合窗的结果为 OK 。
标识窗 ： 此窗口与文字窗相似 ， 只是内容运算不同 ， 对非 IC 内元件建议用此方法来检错件
，
IC 类元件建议采用文字窗来检错件。选中元件任一窗口时可追加此窗；此窗跟随元件进行
校正；作用是对元件是否有贴错进行判定；当有多个标识窗时，所有标识窗全部 OK 时 ， 结
果 OK ；如果任何一个标识窗 NG 时，则结果 NG ，报错件错误。另外，如果一个标识窗口
中录入几种文字模板时 ， 任何一个文字模板满足匹配条件时 ， 此文字窗结果 OK ； 全部录入
的文字模板均不满足匹配条件时，此标识窗结果 NG ，报错件错误。
3 ） IC 类元件横 、 纵向说明 ， 其中 “ 纵向 ” 指此自动检索窗内的引脚窗方向 ， 横向则指垂直
于此自动检索窗内引脚窗的方向，如下图所示：
5 ．插针类元件
1 ）插针类元件的标准模板（库文件）所包含的窗口如下图所示：
2 ） 对于下面所列插针类元件的检测窗口 ， 可更改窗口参数 。 窗口参数是指窗口大小 、 位置
、
抽取颜色及检测标准 。 自动检索窗 、 插针窗及焊盘窗均只能为 1 个 ， 短路窗个数可根据情况
而定。当点中此元件自动检索窗口时，可对所有窗口进行整体拖动、删除、拷贝或替换 ； 而
对于其它窗口要求能任意追加及删除 ， 当点中非自动检索窗时 ， 可对此窗口在自动检索窗内
纵向
横向
短路窗（ 4 个 ）
焊盘窗（ 1 个 ）
插针本体窗 （ 1 个 ）
自动检索窗（ 1 个）
