明锐炉后 AOI 操作手册 - 正式
51
4. 以上图为例 ， 检测时定义的侧面焊锡检测区域由内而外 ， 如果测得的连续符合行数大于设
定值时，则结果 OK ；如果小于设定值时 NG 。两个检测区同时 NG 时侧面焊锡 NG 。
□ 开焊

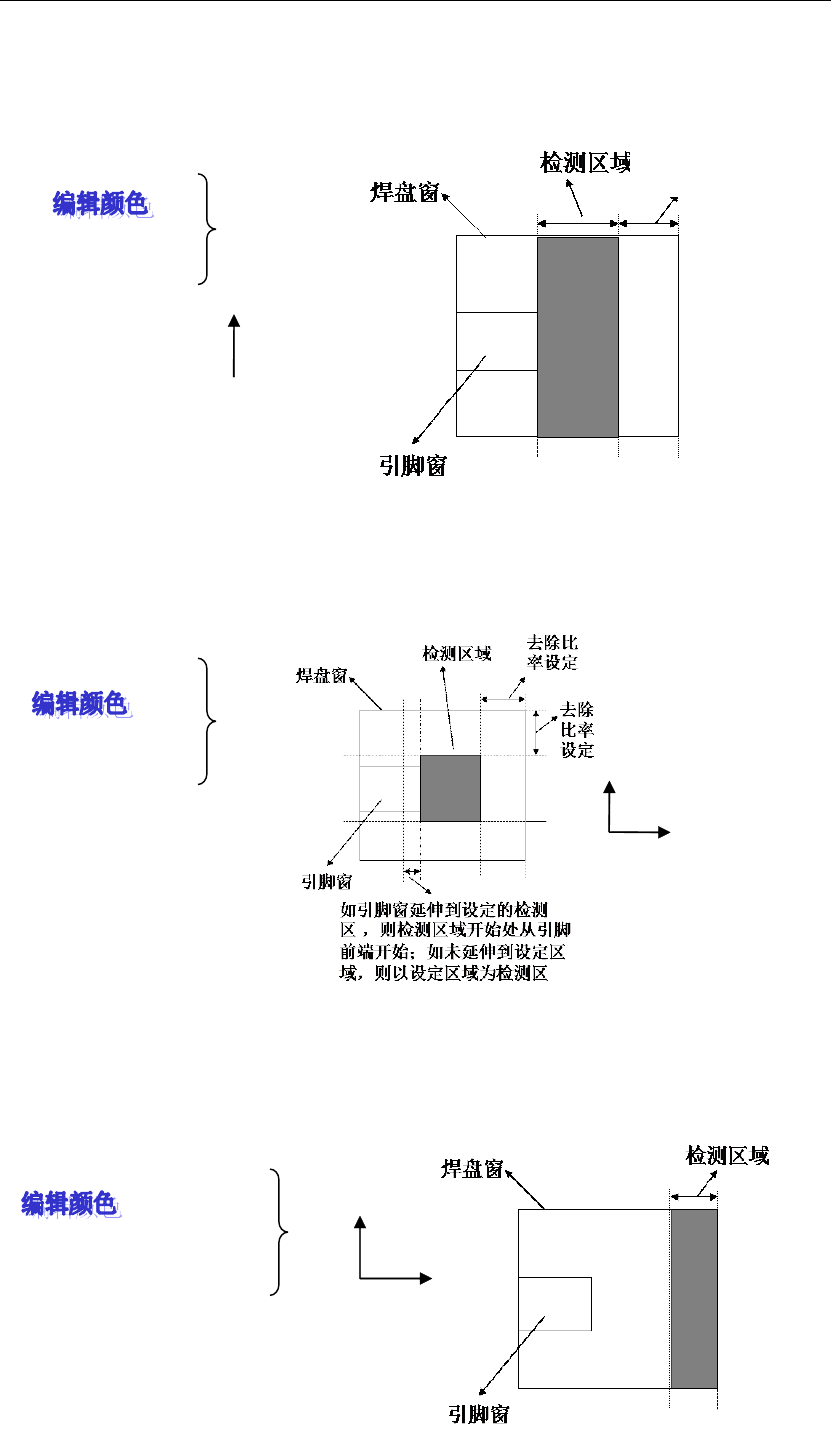

□ 1. 焊盘整体
去除长度 ___%
颜色比例 ≤ ___%
说明：
1 ．把焊盘窗口的纵长作为 100% ，以百分比设定外端去除区域。在焊盘窗内从引脚的外端
开始至去除后的焊盘外端，作为检测区域。
2 ．抽取红、绿色及亮度。
3 ．在检测区内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG 。
□ 2. 焊盘中央
去除比例 ___%
颜色比例 ≤ ___%
说明：
1 ．把焊盘的横 / 纵长各作为 100% ，去除比例是指去除焊盘横、纵两端边缘比率；将去除后
的焊盘中央部作为检测区域。
2 ．抽取红色及亮度。
3 ．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK ，大于设定值时 NG 。
□ 3. 焊盘外端
检测区域长度 ___%
颜色比例 ≥ ___%
纵向
横
向
纵向
横
向
纵向
横
向
去除长度
明锐炉后 AOI 操作手册 - 正式
52
说明：
1 ．以焊盘纵长为 100% ，以设定的百分比作为检测区域长度；从焊盘外端开始往内，以设
定的纵长所包含的焊盘区域作为检测区域，如上图所示；
2 ．抽取红色及亮度；
3 ．在检测区域内，如果计算出的颜色百分比大于设定值时，结果 OK ，小于设定值时 NG 。

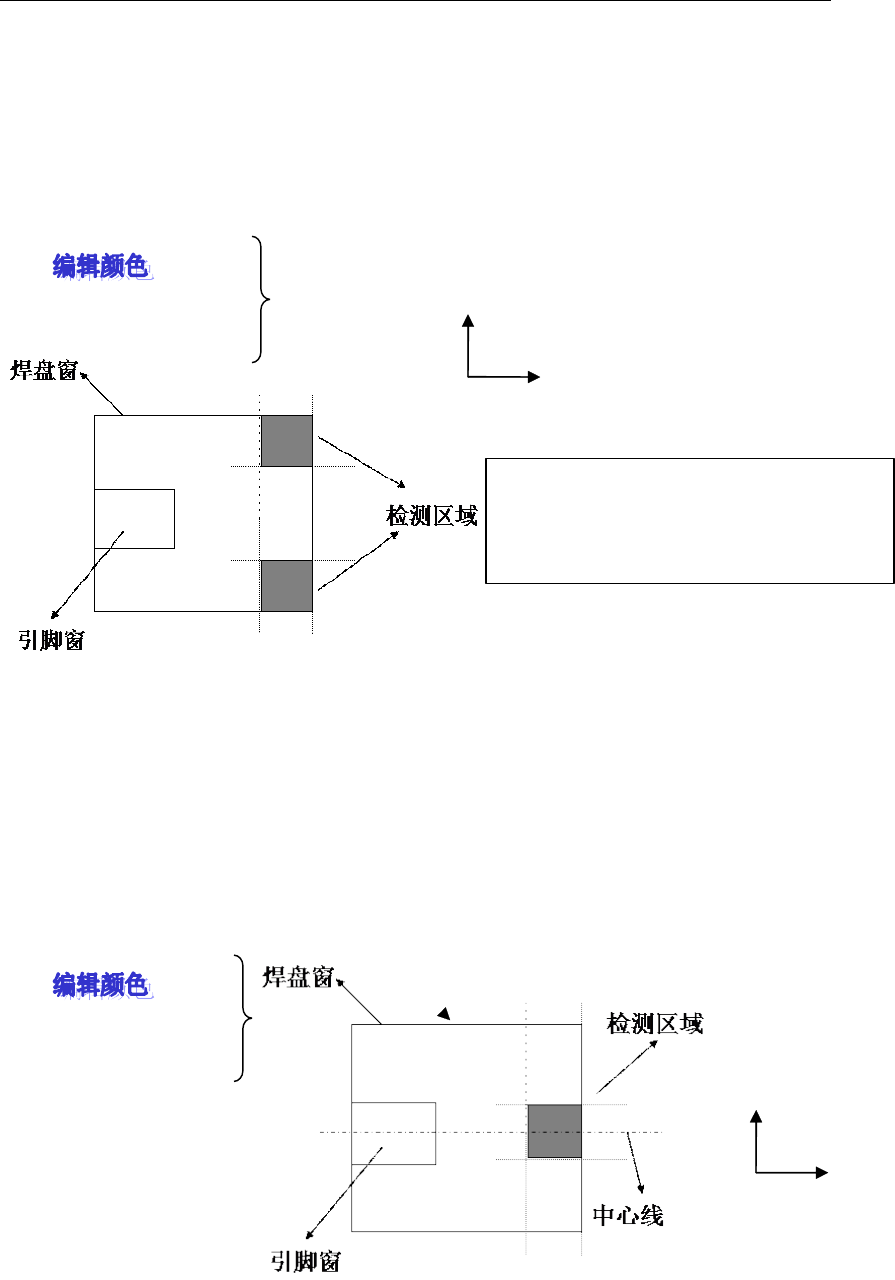

□ 4. 焊盘外端两角
检测区域长度 ___%
颜色比例 ≤ ___%
对焊锡量过多，焊锡量过少、二次反射等情况的算法。抽取焊锡颜色：红
说明：
1 ．将焊盘的纵、横长各作为 100% ，在焊盘外端的两角以纵、横向百分比设定检测区域，
将此两角区域作为检测区域。
2 ．抽取红及亮度。
3 ．在两角检测区域内，两角检测区域，如果任何一角计算出的颜色百分比大于设定值时，
结果 OK ；如果，两角同时 NG 时，则 NG 。
□ 5. 焊盘外端中央
检测区域长度 ___%
颜色比例 ≥ ___%
说明 （此算法针对圆形焊盘，正常焊盘一般不采用此算法 ） ：
1 ． 以焊盘的纵 、 横长各作为 100% 。 以检测区域长度所设定的百分比作为检测区域的横向
、
纵向长度，此检测区域位于焊盘横向中间部位。
2 ．抽取红及亮度。
把每一个检测区域的面积作为 100%
任何一方的检测区域内色参数设定的颜色
如果设定值以上存在时，则作为良品补救
纵向
横
向
纵向
横
向
明锐炉后 AOI 操作手册 - 正式
53
3 ．在检测区域内，如果计算出的颜色百分比大于设定值时，结果 OK ，小于设定值时 NG 。
□ 6 . 焊盘边侧
检测区域长度 ___%
□ 除外宽度 ___ 像素
每行要求比例 ___%
符合行数 ≤ ___%
说明：
1 ．以引脚纵长为 100% ，从引脚外端开始，以设定的百分比定义检测区域长度（纵向 ） ； 除
外宽度指从焊盘侧端起 ， 由外到内去除设定的像素 ； 将电极侧端至同一侧焊盘侧端的横长减
去除外宽度 （ 横长 ） ， 剩余长度作为检测区域的宽度 （ 横长 ） ， 如上图所示 。 引脚左右各产生
一个检测区域。
2 ．抽取红、绿色及亮度。
3 ．在检测区域内，对两侧区域分别进行检测，如果两端检测区域测得的连续符合行数均小
于设定值时，结果 OK ；如果任何一侧端实测值大于设定值时 NG 。
□ 7 . 引脚部分
检测区域长度 ___%
颜色比例 ≤ ___%
说明：
1 ． 以引脚纵长作为 100% ， 以设定的百分比作为检测区域长度 （ 纵长 ） ； 在引脚窗内 ， 从引
脚外端开始往内，以设定的纵长所包含的引脚部分作为检测区域。
2 ．抽取红色及亮度。
3 ．对检测区域内抽出的对象的颜色比例进行检测，如大于设定值则此项 NG 。
〇 开焊处算法组合：
[+] 定义：如果几个算法间的算法采用 + 组合时，其中任何一个算法 OK ，则组合结果 OK
；
全部项 NG 时，则该组合结果 NG 。
[*] 定义 ： 如果几个算法间的算法采用 * 组合时 ， 其中任何一个算法 NG ， 则组合结果 NG ； 全
部项 OK 时，则该组合结果 OK 。
“ + ” / “ * ” 及（）与算法中的意义与数学中的意义基本一致，但对于组合算法则可理解为
当此组合结果大于等于 “ 1 ” 时（组合中的每项具体算法 OK 时可理解为此项为 “ 1 ” ， N G
时可理解此为 “ 0 ” ）则结合算法的结果 OK ；当结合的结果为 “ 0 ” 时，则组合结果为 NG 。
如果组合结果为 NG ，则报开焊
例 ： （ 1+2 ） *3
此组合中用了 1 、 2 、 3 项算法。对于组合当第一项 OK 时，第一项为 “ 1 ” ，相反则为 “ 0 ”
；
100 %
纵向
横
向
区域纵长
除外
宽度
横向
纵
向
