明锐炉后 AOI 操作手册 - 正式
30
XY 校正 ： 适合拼板上的每个单板 ， 可对此单板上的所有窗口进行 X 、 Y 的校正 。 将检索到
的 Mark 点位置与程序制作时定义的 Mark 点坐标进行对比 , 计算出偏移量 △ X/ △
Y,
将此偏移
量作为校正量对所有检测窗口进行校正。
θ 校正：需找 2 个 Mark 点即在对角上各设定一个校正标识，适合整板，可对整板上的所
有窗口进行 X 、 Y ， θ （含缩放比）的校正。
相关数据：
自动检索窗作用 : 在其限定的范围内检索本体
元件窗作用 : 定义 Mark 点的尺寸
6 ）具体检测原理要求及格式
点中自动检索窗，进入到自动检索窗的编辑
自动检索窗
选定颜色所占比例 ≥ ___ %
说明：
A ． 抽取 Mark 点颜色 （ 一般为红色 ） 及亮度 ， 抽取时注意尽量不要让抽取到 Mark 点以外的
对象。
B ．计算抽出的 Mark 点颜色面积占该元件窗面积的百分比，满足比例设定条件的将作为最
终的 Mark 点；否则结果 NG ，报 Mark 点检索失败。
C ．将检索到的 Mark 点元件窗与原设定的元件窗间偏移量作为校正量，对所有窗口进行校
正。
元件窗
元件窗作用只是定义 Mark 点的尺寸 , 要求与真实的 Mark 点大小基本一致 ； 此窗口内无其它
参数。
2.2.2
2.2.2
2.2.2
2.2.2 坏板标记检查算法
1) 坏板标记检查算法基础说明
多连板中的其中一块或多块单板已做坏板处理时 ， 预先用不检查标记对其识别 。 在检查模式
下 ， 坏板进行正常检测 ， 但检测到存在杯板标记的单板时 ， 对此单板所有报错信息进行屏蔽
，
不显示出来。
2) 具体检查原理要求及格式
点中自动检索窗进入到自动检索窗的编辑
自动检索窗
颜色比例 ≤ ___ %
说明 :
:
:
:
1. 抽取坏板标记的颜色及亮度。
2. 计算校正后的元件窗中抽出的坏板标记的颜色的面积，如果小于设定值则 OK ；如果大于
设定值则 NG 。 NG 后将此处视为存在坏板标记，作为坏板进行处理：此单拼板所有元件的
明锐炉后 AOI 操作手册 - 正式
31
结果不输出； OK 时表示不存在坏板标记，按常规 PCB 单板进行检测和处理。
元件窗
元件窗作用只是定义标记的尺寸 ， 要求与真实的 Mark 点大小基本一致 ； 此窗口内无其它参
数。
2.2.3
2.2.3
2.2.3
2.2.3 正反面标识检查算法
1) 正反面标识检查算法基础说明
当此程序中存在正反面标记时，如果标记 OK ，则用此程序进行检测；如果标记识别 NG ，
则自动调用另一个已设定好的跳转程序进行检测。
2) 具体检查原理要求及格式
点中自动检索窗进入到自动检索窗的编辑
自动检索窗
选定颜色所占比例 ≥ ___ %
OK 调用程序 ： （点此处会弹出程序列表）
NG 调用程序 ： （点此处会弹出程序列表）
说明 :
:
:
:
1. 抽取正反面标记的颜色及亮度。
2. 计算校正后的元件窗中抽出的正反面标记的颜色的面积，如果大于设定值则 OK ，此时用
此程序进行检测 ； 如果小于设定值则 NG ， 此时自动调用另一个已设定好的跳转程序进行检
测。
元件窗
元件窗作用只是定义标记的尺寸 , 要求与真实的 Mark 点大小基本一致；此窗口内无其它参
数。

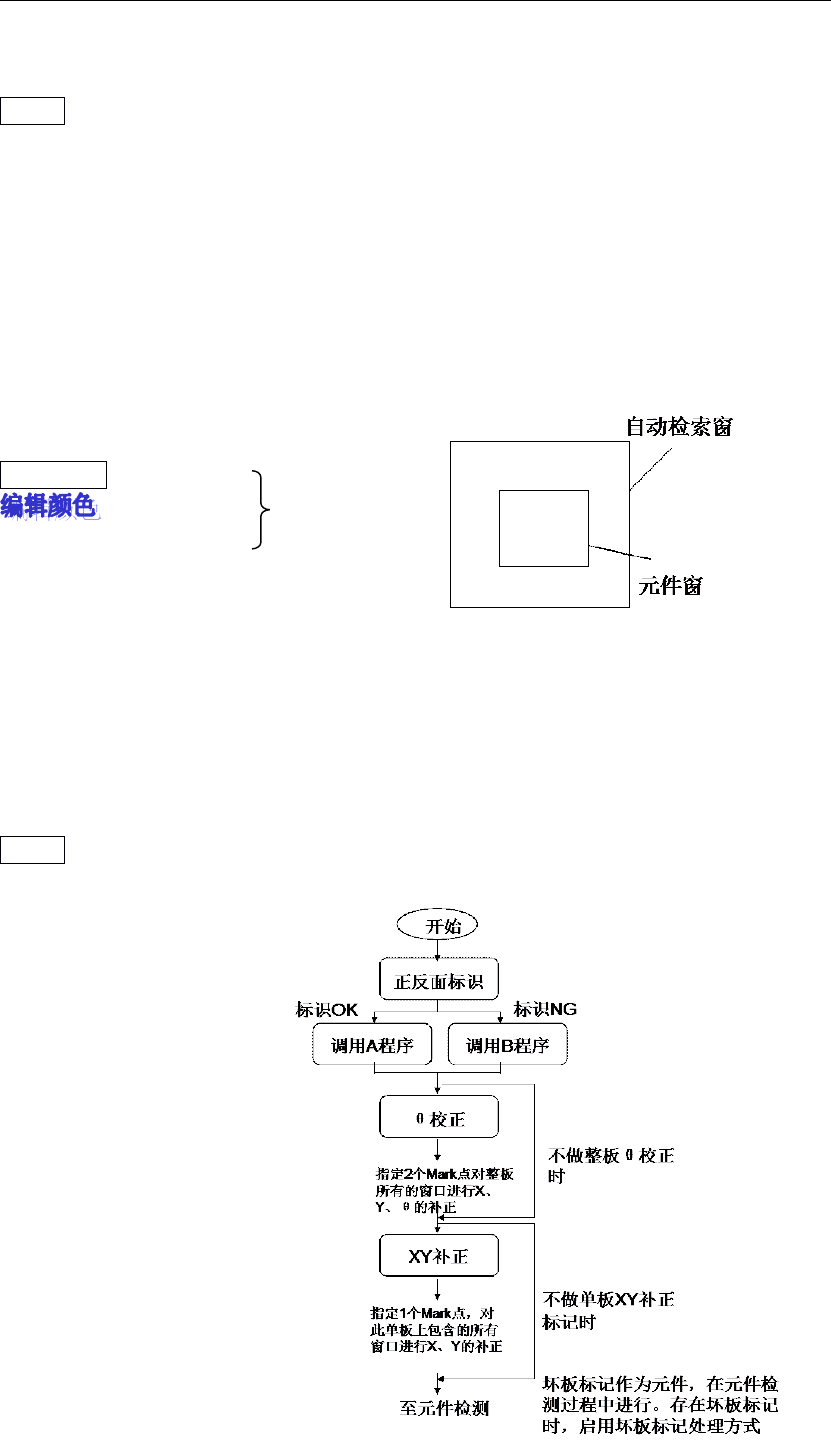

以下是对标记点的检测逻辑：
明锐炉后 AOI 操作手册 - 正式
32
第 3 节 常规 CHIP 类元件检查算法
2.3.1 检查 算法基 础说 明

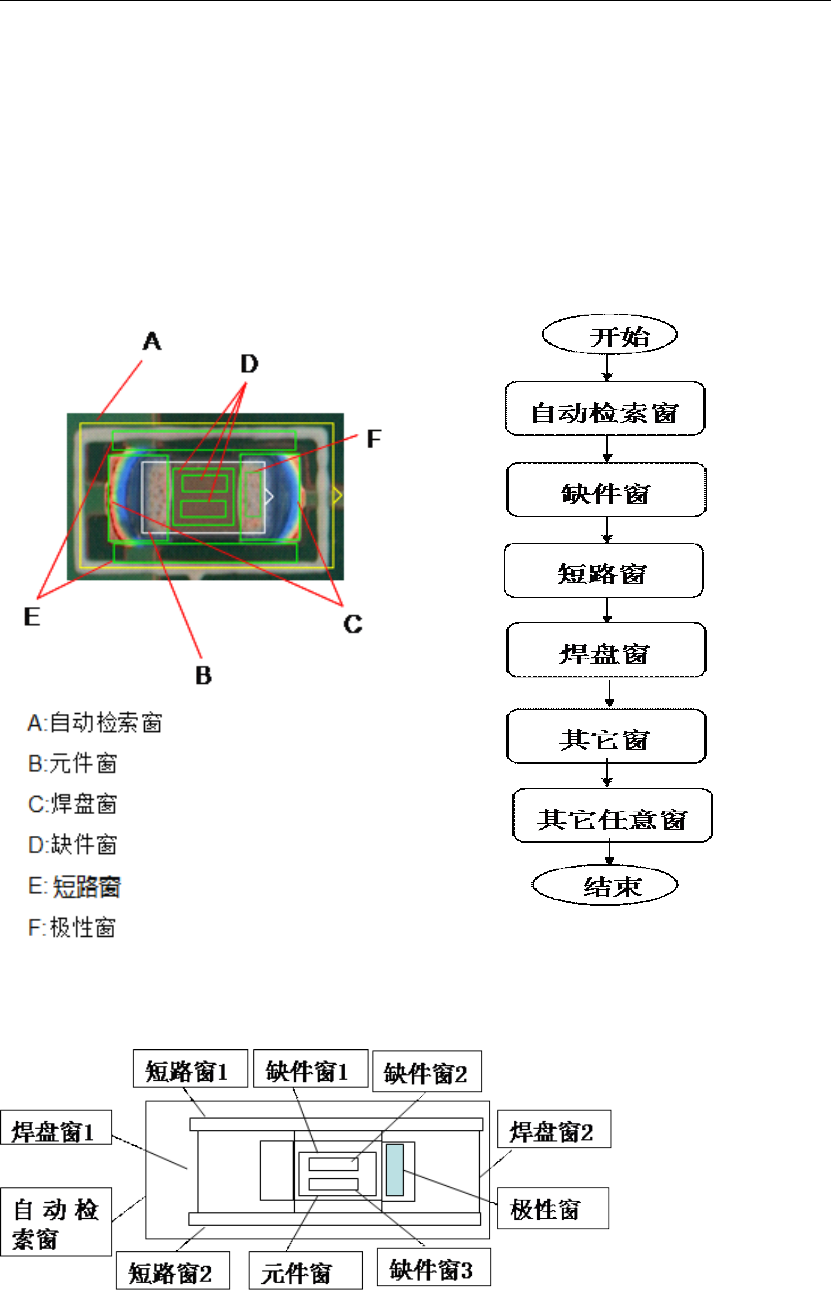

检测窗示意图：
下面对 CHIP 类 ( 片式阻容类 /MELF/ 片式钽电容 ) 的算法进行说明 ,CHIP 类元件的检测按照下
面的顺序进行
