1 ．新建 IC ：

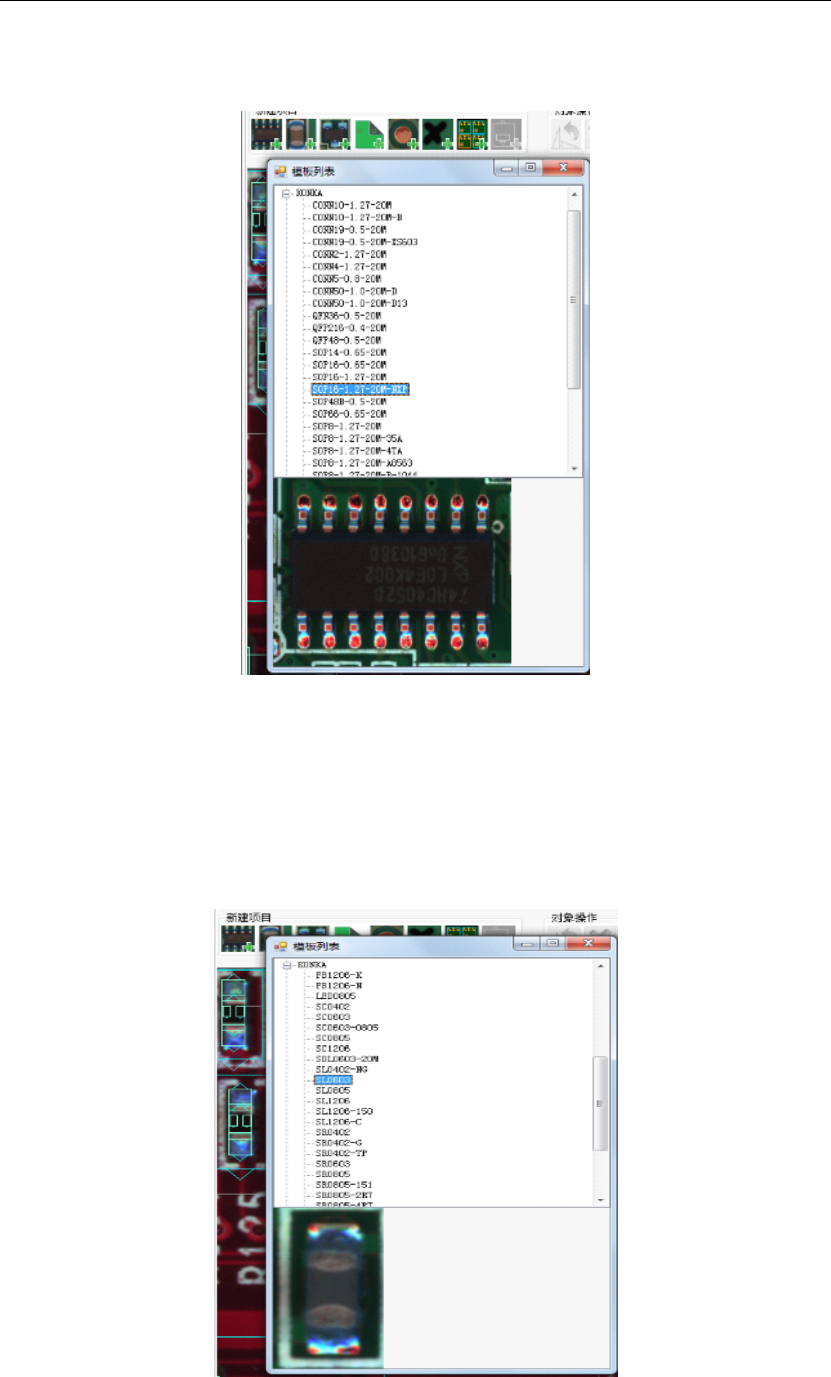

1 ）单击此图标时，会展开 IC 类元件模板库，具体界面如下
2 ）当光标落在某一元件模板子库上时，会在界面下方显示此元件子库的具体图片，如上图
中所示。
3 ） 单击此元件子库时 ， 此元件模板将会被增加进当前的 FOV 中 ， 点中此元件的范围窗可整
体拖住此元件模板到对应的元件处，此元件增加完成。
2 ．新建 Chip ：
1 ）单击此图标时，会展开 Chip 类元件模板库，具体界面如下
2 ）当光标落在某一元件模板子库上时，会界面下方显示此元件子库的具体图片，如上图中
明锐炉后 AOI 操作手册 - 正式
13
所示。
3 ） 单击此元件子库时 ， 此元件模板将会被增加进当前的 FOV 中 ， 点中此元件的自动检索窗
可整体拖住此元件模板到对应的元件处，此元件增加完成。
3 ．新建引脚片式元件
1 ）单击此图标时，会展开引脚片式类元件模板库，具体界面如下
2 ）当光标落在某一元件模板子库上时，会在界面下方显示此元件子库的具体图片，如上图
中所示。
3 ） 单击此元件子库时 ， 此元件模板将会被增加进当前的 FOV 中 ， 点中此元件的自动检索窗
可整体拖住此元件模板到对应的元件处，此元件增加完成。
4 ．新建插针：
1 ）单击此图标时，会展开插针类元件模板库，具体界面如下
明锐炉后 AOI 操作手册 - 正式
14
2 ）当光标落在某一元件模板子库上时，会在界面下方显示此元件子库的具体图片，如上图
中所示。
3 ） 单击此元件子库时 ， 此元件模板将会被增加进当前的 FOV 中 ， 点中此元件的自动检索窗
可整体拖住此元件模板到对应的元件处，此元件增加完成。
4 ．新建正反面标识：
此功能主要作用是可以实现设备自动识 别 PC B 的正 / 反面 ， 并自动切换正 / 反面的程序 对 PC B
进行检测 ； 当满足条件时程序会用已读入的正或反面程序 ， 当不满足条件时 ， 设备会自动调
用另一个已加入的程序，具体说明祥见 第二章：算法说明 。
5 ．新建组合逻辑元件：
此功能主要作用是对应一码多封料（此处可贴多种封装的物料 ） ，具体说明祥见 第二章：算
法说明 。
6 ．新建正反面标志：
此功能主要作用是可通过此识别点来自动调用程序 ， 主要应对正反面自动识别及自动切换程
序。具体说明祥见 第二章：算法说明 。
7 ．新建标识：
此功能主要作用是增加 Mark 点，可对整板或子板进行整体较正，具体说明祥见 第二章 ： 算
法说明 。
8 ．新建坏板标记：
此功能主要作用是增加坏板识别点 ， 识别到为坏板时 ， 此板所有不良不输出到维修站 ， 具体
说明祥见 第二章：算法说明 。
9 ．新建子板：
单击此图标 ， 在整板窗的左上角会生成一个子板范围窗 ， 调整此窗口的大小及位置 ， 让其将
一子板围住，则此范围内的所有元件检测窗即归属于此子板。
10 ．新建窗口：
1 ）点中需增加窗口的元件测试窗的任一窗口，单击此图标时，会展开引脚片式类元件模板
库，具体界面如下
2 ）单击需增加的窗口类型，则会在选中的元件的自动检索窗范围内自动生成一个相应类型
的窗口。
