明锐炉后 AOI 操作手册 - 正式
71
第三章 编程指导
第
第
第
第 1
1
1
1 节
节
节
节 编程流程
编程流程
编程流程
编程流程

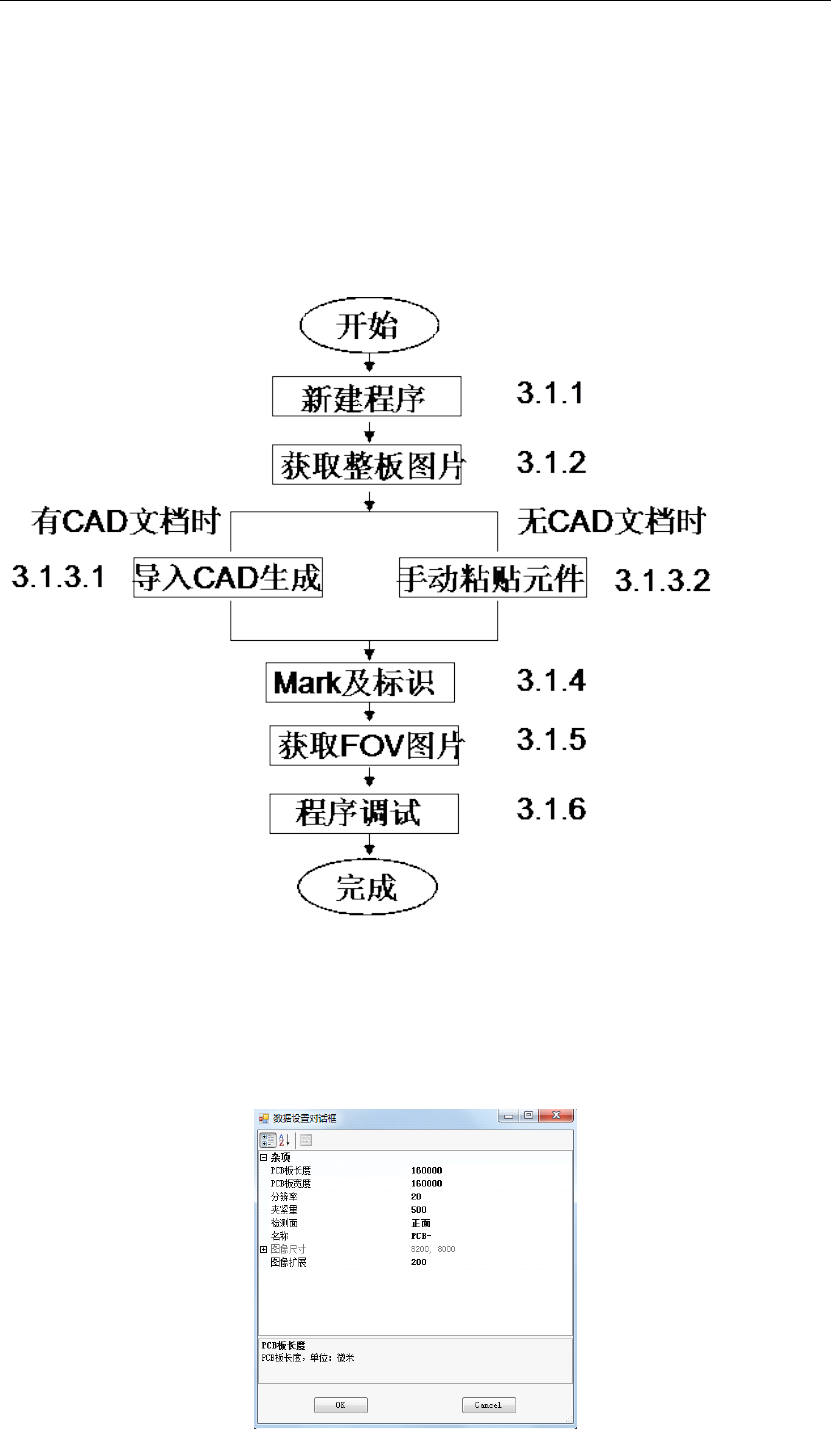

程序制作流程图如下：
3.1.1 新建程序
1. 新建程序：点 “ 新建程序 ” 快捷图标，在弹出的对话图中输出 PCB 长度、 PCB 宽度、分
辨率、夹紧量、检测面、名称。
明锐炉后 AOI 操作手册 - 正式
72
2. 输入完成后，点 “ OK ” ，完成新建程序。
3.1.2 获取整板图片
点 “ 获取图像 ” 快捷图标 ， 设备开始拍照 ， 并对图像进行拼接 。 当图像拼接完成后 ， 将在主
界面显示 PCB 整图。
3.1.3 生成程序
3.1.3.1 导 入 CAD 生成程序
当有 CAD 时，可利用 CAD 文件生成程序：
1. 点主界面左上角的 “ 批量导入 ” 按扭，进入到 CAD 导入界面，如下
A （红色框区域 ） ： CAD 导入及编辑菜单， CAD 文件须包括以下 6 项数据：
1 ） X 数标、 2 ） Y 数据、 3 ）元件名称、 4 ）元件角度、 5 ）元件封装、 6 ）元件编码
B （蓝色框区域 ） ： CAD 生成的坐标中心窗位置及 PCB 整图
C （紫色框区域 ） ： PCB 概图。
以下是对 A 、 B 、 C 区域的具体说明
A B
C
明锐炉后 AOI 操作手册 - 正式
73
A 区域：具体菜单及说明如下
此处显示选择的
模板子项图片
1
B 区域：
B 区域为坐标窗显示区域，当坐标进行单位转换或平移时，作为调整的依据，具体坐法是
：
选中一个列表中的元件，此时此元件的坐标窗在此区域中显示为黄色（其它为蓝色 ） ，用鼠
标点中此元件拖动或进行平移设定 ， 将其移动到与整图中相应的元件位置处 ， 此时完成数据
的处理。
C 区域：
C 区域为概图区，用鼠标点中某一位置，则 B 区会显示具体的这一位置的元件图。
点 “ 浏览 ” ，可选择 CAD 文件
此项为数据列分项选定 ， 根据 CAD 中 6 项数
据列分布的情况进行选择及设定
此项是选定 CAD 文件列分割符的方式
此项 CAD 文件中所有元件列表清单，当登录
导入 （ 粘贴元件 ） 一个或一类元件后 ， 此清单
中相应的元件清单将自动被清除 ， 当所有元件
都清除完即被录登导入后 ， 此清单为空即 CA D
此项为数据处理项，其功能有 3 个：
1. 能过比例设定对 CAD 中的 X 、 Y 坐标比例
进行变换，将其换算为微米的单位。
2. 通过输入 X 、 Y 坐标平移，可对整体坐标
中心进行平移至 与 PC B 整图上的元件一一
相对应。
3. 数据处理： 1 ）对中指将 CAD 的坐标分布
中心与设定的 PCB 板的中心平移至重合
；
2 ） 水平翻转 / 垂直翻转是将 CAD 坐标进行
水平 / 垂直翻转的处理
点 “ 刷新显示 ” ，则实时对更改后坐标窗中心
的显示进行刷新
此项是选择模板与 CAD 中元件编码 / 封装的关
联表 ， 当选好一个已存的链接表后点 “ 执行链
接 ” ， 如果此 CAD 中存在编码 / 封装与关联表中
一样，则自动将这此元件进行登录导入。
“ 更新链接 ” 勾选后 ， 则会将新建的链接加入
到选好的关联表中。
当选中元件列表后 ， 点
“ 选择模板 ” ，则可选
择相应的模板子项 ； 勾
选 “ 角度反向 ” 或点旋
转图标将元件模板角
度与 PCB 整图上对应
的元件角度调整为一
致
此项是选择按同类封
装 / 编码进行批量登录
导入。
选中 “ 同类封装 ” ，点
“ 登录 ” 后，将 CA D
中这一封装的元件将
全部自动贴粘到板上
相应的位置
