KE2050、2060 Parts List.pdf.pdf - 第100页
- 95 - 4 8 .NO N-S T OP O P ER AT I ON C OM P O NE NT S ノンストップオペレーション関係 2 1 2 1 3 4 5 6 7 15 8 9 10 11 12 13 14 16 17
- 94 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-27815 F-232C CABLE ASM
Ｆ −２３２ Ｃ ケーブル組
1
- 95 -

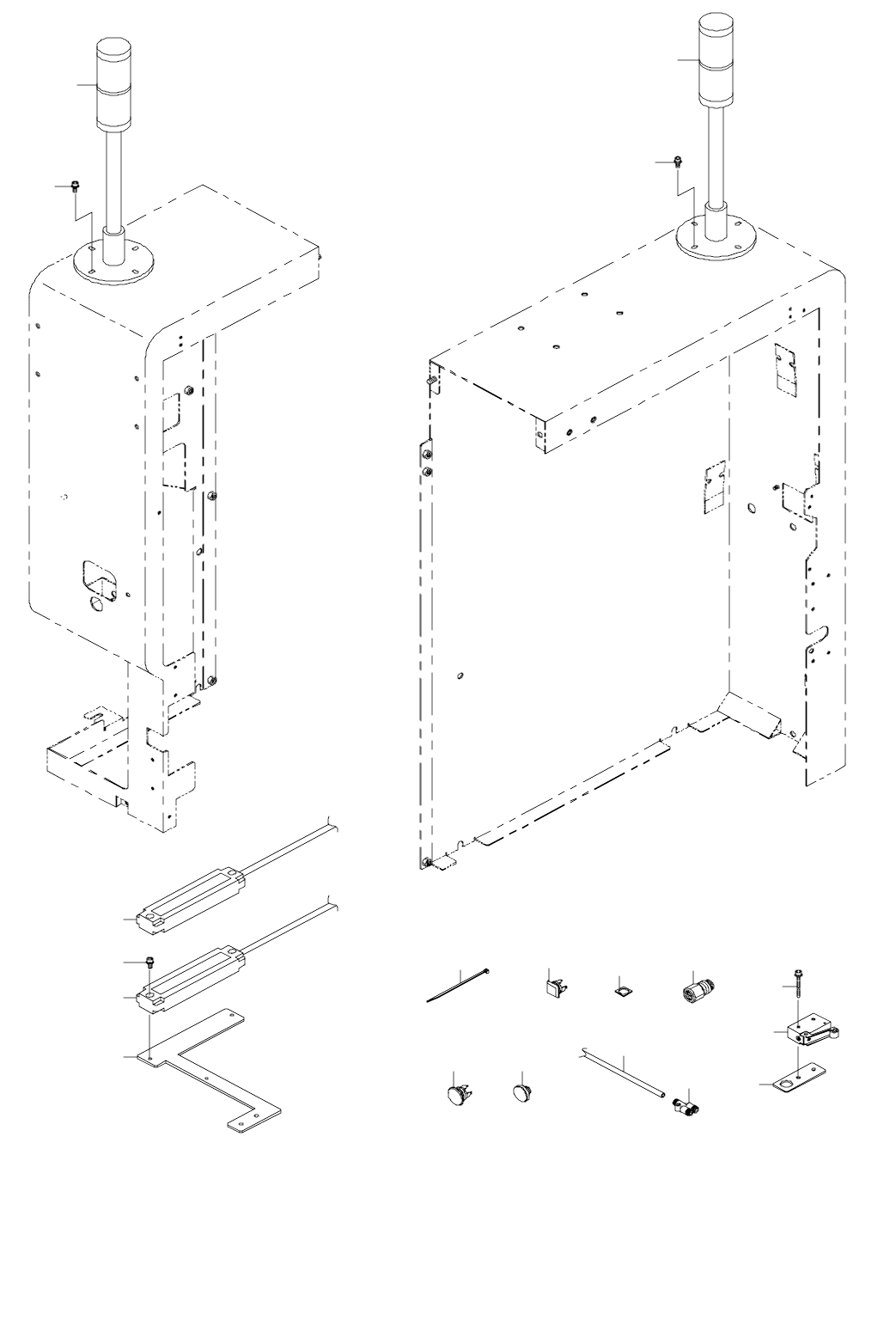

48.NON-STOP OPERATION COMPONENTS
ノンストップオペレーション関係
2
1
2
1
3
4
5
6
7
15
8
9
10
11
12
13
14
16
17
- 96 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 2050,2060 ２０５０，２０６０用
#03....FOR 2050R,2055R,2060R ２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9819-729-0A0 MINI PAT CABLE ASM
ミニパトケーブル組
2
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
3 EA-9500B01-00 CABLE BAND
束線バンド
10
4
#02
HA-0053700-1A BEZEL
レンズ付きベゼル
2
5
#02
HA-0053700-20 WASHER
回転防止ワッシャー
2
6
#01
400-02323 AREA SENS LIGHT ASM(EN)
エリアセンサ（発光）組（ＥＮ）
2
7
#01
400-02324 AREA SENSOR DETECTOR ASM.(EN)
エリアセンサ受光（ＥＮ）
2
8
#01
E6189-729-000 AREA SENSOR BRACKET
エリアセンサブラケット
4
9
#01
SL-6041042-TN BOLT
座金付き六角穴ボルト
8
10
#01
PV-0105051-00 MECHANICAL VALVE
メカニカル バルブ
2
11
#01
SL-6043592-TN SCREW
座金付き六角穴ボルト
4
12
#01
E4325-725-000 BANK SENSOR PLATE (CE NSO)
バンクセンサプレート（ＣＥ ＮＳＯ）
2
13
#01
PJ-3010651-06 KNIFE UNION
メスユニオン
2
14
#01
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
0.2
15
#01
PJ-3080600-03 Y UNION
ユニオンワイ
2
16
#03
HA-0055300-10 LENSE GREEN
レンズ 緑
2
17
#03
HA-0055300-20 BEZEL
ベゼル
2
