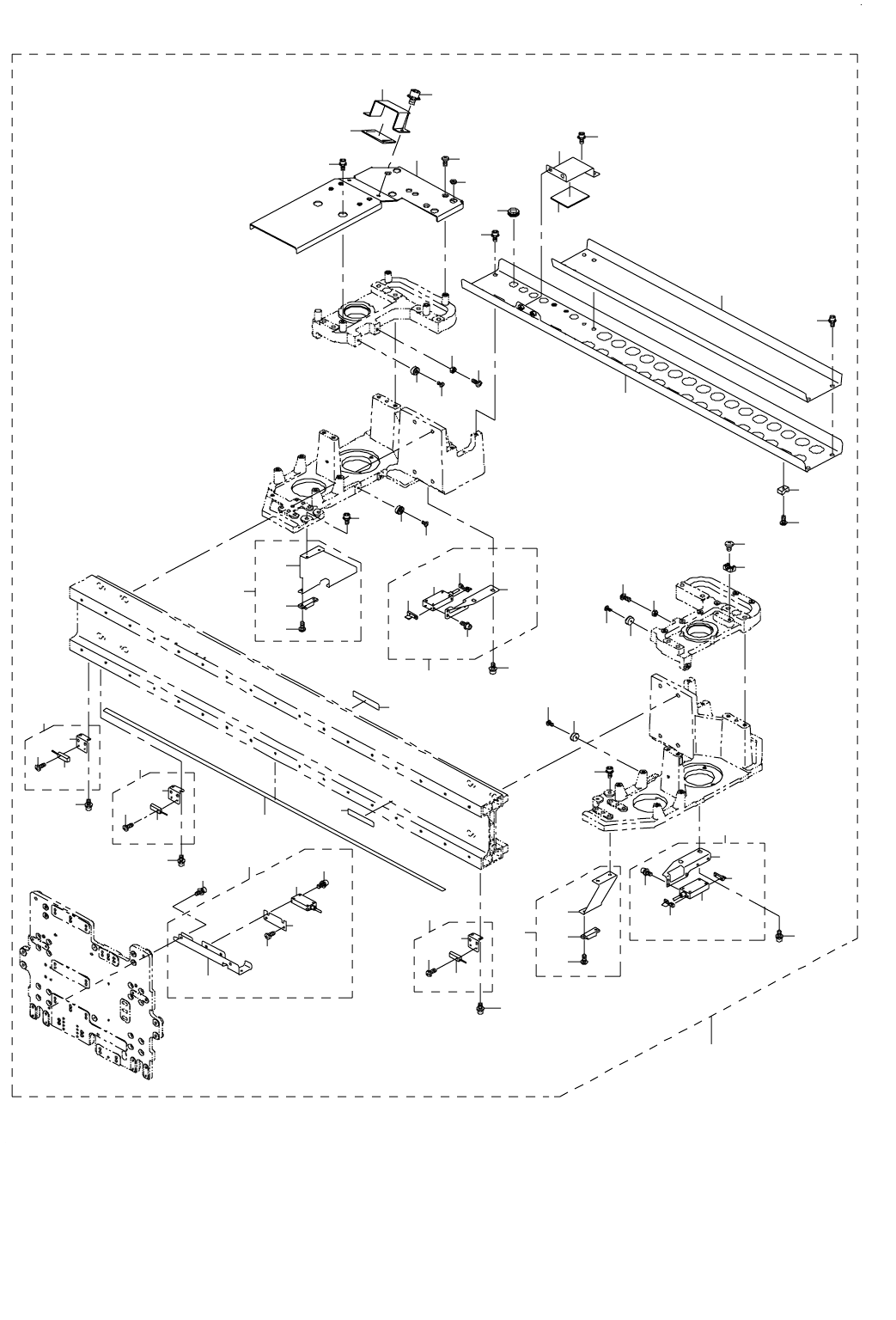

19.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係（１）
25
3
4
13
14
8
9
2
12
19
21
22
20
23
28
31
30
33
36
32
37
34
39
40
41
38
42
44
45
46
43
47
50
55
57
58
61
62
63
64
66
68
69
51
25
24
29
29
35
35
17
67
26
56
1
15
16
11
18
7
27
65
67
51
5
6
10
59
59
48
49
23
60
60
23
60
23
60
54
52
53
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00665 X AXIS SUB ASS'Y
Ｘ 軸サブ組
1
2 400-01669 X PLUS LMT SENSOR ASS'Y
Ｘ 軸プラスリミットセンサ組
(1)
3 400-00667 X-LMT BRACKET
Ｘ − ＬＭＴ ブラケット
(1)
4 400-02228 X MINUS LMT SENSOR ASM.
Ｘ 軸マイナスリミットセンサ組
(1)
5 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
6 SL-6030892-TN SCREW 座金付き六角穴ボルト (2)
7 400-01670 X MINUS LMT SENSOR ASS'Y
Ｘ 軸マイナスリミットセンサ組
(1)
8 400-00667 X-LMT BRACKET
Ｘ − ＬＭＴ ブラケット
(1)
9 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
(1)
10 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
11 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
12 400-01671 X ORIGIN AMBIT SENSOR ASM.
Ｘ 軸原点周囲センサ組
(1)
13 400-00667 X-LMT BRACKET
Ｘ − ＬＭＴ ブラケット
(1)
14 400-02229 X ORG RANGE SENSOR ASM.
Ｘ 軸原点周囲センサ組
(1)
15 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
16 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
17 400-01686 X-MSC BRACKET ASS'Y
Ｘ − ＭＳＣ ブラケット組
(1)
18 400-00668 X-MSC BRACKET
Ｘ − ＭＳＣ ブラケット
(1)
19 400-00669 X-MSC ATTACHMENT Ｘ − ＭＳＣ アタッチメント (1)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
21 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
22 400-03269 MAGNETIC SCALE X HEAD CABLE UNIT
マグネスケール Ｘ 用ヘッドケーブルユニット
(1)
23 400-49671 COVER CUSHION
カバークッション
(4)
24 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
25 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(2)
26 400-01687 Y-MSC BRACKET L ASS'Y
Ｙ − ＭＳＣ ブラケット Ｌ 組
(1)
27 400-00670 Y-MSC BRACKET L
Ｙ − ＭＳＣ ブラケット Ｌ
(1)
28 400-03270 MAGNETIC SCALE YL HEAD CABLE UNIT
マグネスケール ＹＬ 用ヘッドケーブルユニット
(1)
29 400-03306 MAGNETIC SCALE WIPER
マグネスケールワイパー
(1)
30 SL-6030892-TN SCREW 座金付き六角穴ボルト (2)
31 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
32 400-01688 Y-MSC BRACKET R ASS'Y
Ｙ − ＭＳＣ ブラケット Ｒ 組
(1)
33 400-00671 Y-MSC BRACKET R
Ｙ − ＭＳＣ ブラケット Ｒ
(1)
34 400-03271 MAGNETIC SCALE YR HEAD CABLE UNIT
マグネスケール ＹＲ 用ヘッドケーブルユニット
(1)
35 400-03306 MAGNETIC SCALE WIPER
マグネスケールワイパー
(1)
36 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
37 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
38 400-01672 Y-MSW BRACKET L ASS'Y
Ｙ − ＭＳＷ ブラケット Ｌ 組
(1)
39 400-00672 Y-MSW BRACKET L
Ｙ − ＭＳＷ ブラケット Ｌ
(1)
40 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
(1)
41 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
42 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
43 400-01673 Y-MSW BRACKET R ASS'Y Ｙ − ＭＳＷ ブラケット Ｒ 組 (1)
44 400-00673 Y-MSW BRACKET R
Ｙ − ＭＳＷ ブラケット Ｒ
(1)
45 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
(1)
46 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
47 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
48 HX-0051900-00 FIXING BASE
固定ベース
(2)
49 SM-4050801-SC SCREW M5X0.8 L=8
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝８
(2)
50 400-03274 MAGNETIC SCALE (SL700-80L19)
マグネスケール（ＳＬ ７００−８０ Ｌ １９）
(1)
51 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
52 400-00747 CABLE CLAMP YB
ケーブルクランプ ＹＢ
(1)
53 400-66933 FC RUBBER Y
ＦＣ ラバー Ｙ
(1)
54 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
55 400-01655 CB SUPPORT
ＣＢ サポート
(1)
56 HX-0022700-0A BUSH ブッシュ (4)
57 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(3)
58 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
59 E2333-715-000 CAUTION SEAL
注意シール
(2)
60 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
61 400-00744 PLASTIC RAIL SUPPORT
プラレールサポート
(1)
62 400-00745 PLASTIC RAIL SUPPORT SHEET
プラレールサポートシート
(1)
63 400-00746 CABLE CLAMP X
ケーブルクランプ Ｘ
(1)
64 400-00748 CABLE CLAMP RUBBER X
ケーブルクランプゴム Ｘ
(1)
65 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
66 HX-0054100-00 BUSH
ブッシュ
(4)
67 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
68 HX-0029400-00 FIXED BASE
固定ベース
(6)
69 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (6)
- 39 -

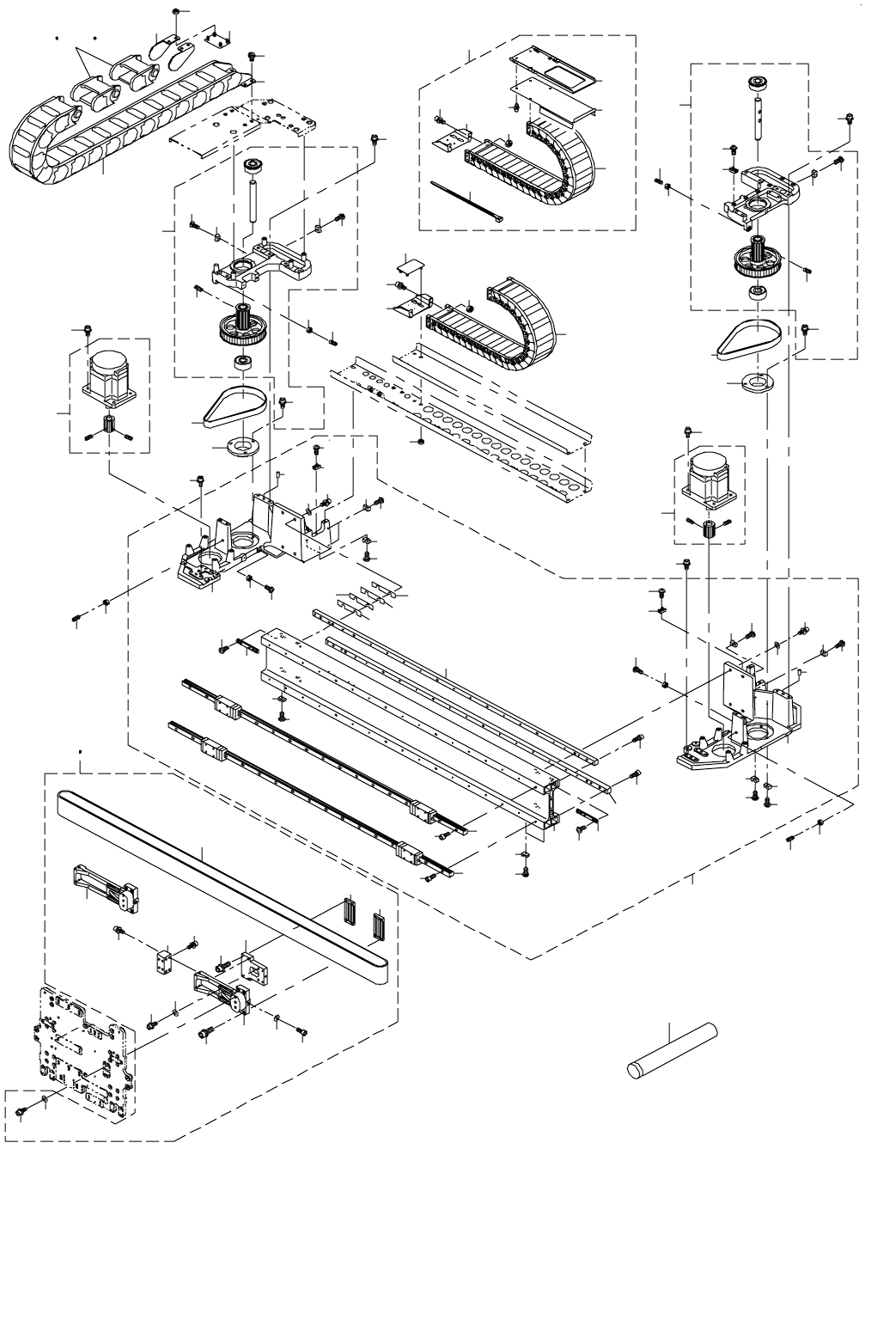

20.X-Y COMPONENTS (2)
