- 71 - 36 . P W B CO NVE Y O R CO MP ON ENT S ( 6) 基板搬送関係（６） 9 5 4 31 30 13 14 18 19 15 1 2 3 6 7 8 10 11 12 20 21 31 30 22 26 27 23 25 24 28 29 45 46 47 48 49 50 43 51 53 57 58 56 55 54 17 16 35 36 37 38 32 33 40 41 39 …
- 70 -
NOTE( 注記 ) #01....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL ２０６０ ＲＬ 用
#02....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
#03....FOR 2050L,2050RL,2050LW, ２０５０ Ｌ，２０５０ ＲＬ，２０５０ ＬＷ，
2050RLW,2060L,2060RL, ２０５０ ＲＬＷ，２０６０ Ｌ，２０６０ ＲＬ，
2060LW,2060RLW,2050RE, ２０６０ ＬＷ，２０６０ ＲＬＷ, ２０５０ ＲＥ，
2055RE,2060E,2060RE ２０５５ ＲＥ，２０６０ Ｅ，２０６０ ＲＥ 用
#04....FOR 2050LW,2050RLW,2060LW, ２０５０ ＬＷ，２０５０ ＲＬＷ，２０６０ ＬＷ,
2060RLW ２０６０ ＲＬＷ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00861 PWB GUIDE U
ＰＷＢ ガイド Ｕ
8
2
#02
400-01858 PWB GUIDE U(E)
ＰＷＢ ガイド Ｕ（Ｅ）
8
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
4 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
5 SB-1080002-00 SIDE BEARING
サイドベアリング
4
6 WP-0320500-SF WASHER 3.2X7X0.5 平座金小形丸 Ｍ ３ 8
7 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
4
8 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
9 E2141-721-000 STOPPER COLLAR
ストッパカラー
2
10 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
4
11 E2156-721-000 PULLEY A
プーリ Ａ
2
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
13 E2015-725-000 TIMING BELT
タイミングベルト
1
14
#01
E2146-721-000 TIMING BELT
タイミングベルト
1
15 400-15577 SCREW SHAFT
スクリュウシャフト
2
16
#01
400-15578 SCREW SHAFT(L)
スクリュシャフト（Ｌ）
2
17
#02
400-01855 SCREW SHAFT(E)
スクリュシャフト（Ｅ）
2
18 E2011-725-000 DRIVE SHAFT
ドライブシャフト Ｓ
2
19 #02 E4051-725-000 DRIVE SHAFT S(E) ドライブシャフト Ｓ（Ｅ） 2
20 E2004-725-000 DRIVE SHAFT C
ドライブシャフト Ｃ
1
21
#01
E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
3
22
#02
E4004-725-000 DRIVE SHAFT C(E)
ドライブシャフト Ｃ（Ｅ）
1
23 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
6
24 E2141-721-000 STOPPER COLLAR
ストッパカラー
3
25 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
6
26 SB-1080002-00 SIDE BEARING
サイドベアリング
6
27 400-00850 DRIVE PULLEY F
ドライブプーリ Ｆ
3
28 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
6
29 400-00851 MOTOR_PULLEY_B
モータプーリ Ｂ
3
30 SL-6031642-TN SCREW 座金付き六角穴ボルト 9
31 E2155-721-000 DRIVE BELT C
ドライブベルト Ｃ
1
32
#03
400-01005 DRIVE BELT C(L)
ドライブベルト Ｃ（Ｌ）
1
33 400-00852 DRIVE BELT S
ドライブベルト Ｓ
2
34 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
12
35 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
6
36 400-00854 ADJUST HAND WHEEL ASM.
アジャストハンドル組
1
37 400-00856 ADJUST HAND WHEEL COLLAR
アジャストハンドルカラー
(1)
38 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
39 SM-6052002-TN BOLT
六角穴ボルト
(1)
40 SM-6041002-TN BOLT
六角穴ボルト
(1)
41 400-00855 ADJUST HAND WHEEL
アジャストハンドル
(1)
42 400-00858 ADJUST STOPER
アジャストストッパ
1
43 400-00859 STOPER COLLAR ストッパカラー 1
44 400-00977 STOPER SPRING
ストッパスプリング
1
45 RE-0320000-K0 E-RING 3.2
Ｅ 形止め輪 ３．２
1
46 400-00857 ADJUST STOPER BRAKET
アジャストストッパベース
1
47 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
48 E2046-725-000 PWB INNER
ＰＷＢ インナ
12
49 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
8
50 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
51 400-00863 CONVEYOR BELT S
コンベアベルト Ｓ
4
52
#02
400-01860 CONVEYOR BELT S(E)
コンベアベルト Ｓ（Ｅ）
4
53
#04
400-00790 CONVEYOR BELT EX(W)
コンベアベルト ＥＸ（Ｗ）
4
54 400-00864 CONVEYOR BELT C
コンベアベルト Ｃ
2
55
#03
400-01070 CONVEYOR BELT C(L)
コンベアベルト Ｃ（Ｌ）
2
- 71 -

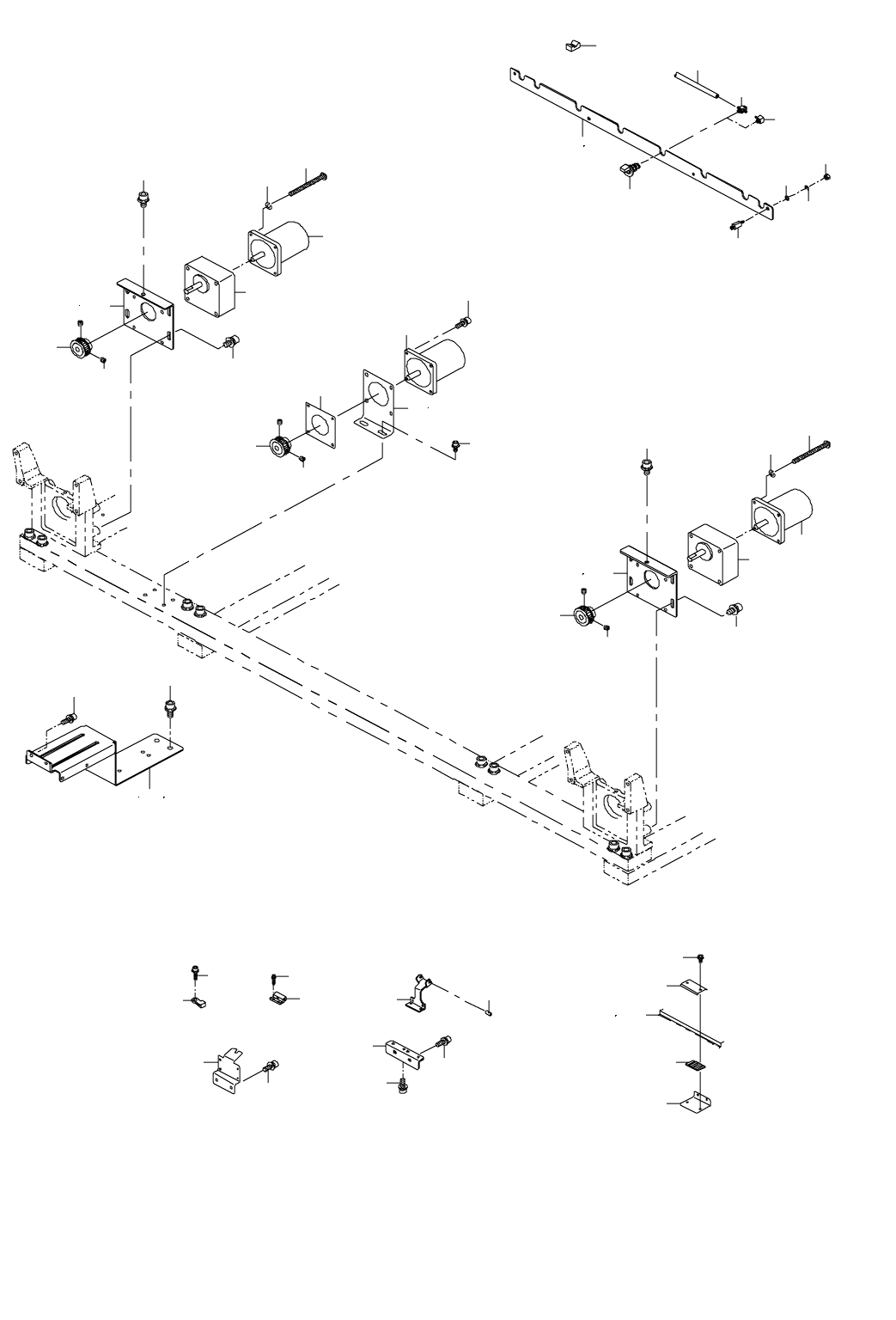

36.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
9
5
4
31
30
13
14
18 19
15
1 2 3
6 7
8
10
11
12
20
21
31
30
22
26
27
23
25
24
28
29
45
46
47
48
49
50
43
51
53
57
58
56
55
54
17
16
35
36
37
38
32
33
40
41
39
34
42
44
52
49
- 72 -
NOTE( 注記 ) #01....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL ２０６０ ＲＬ 用
#02....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
#03....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL,2050RE,2055RE, ２０６０ ＲＬ，２０５０ ＲＥ，２０５５ ＲＥ，
2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00865 RAIL SUPPORT
レールサポート
1
2
#01
400-01067 RAIL SUPPORT(L)
レールサポート（Ｌ）
1
3
#02
E4018-725-000 RAIL SUPPORT(E)
レールサポート（Ｅ）
1
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
5 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
6 400-00868 MOTOR BRAKET C モータブラケット Ｃ 1
7
#03
400-01009 MOTOR BRAKET C(L)
モータブラケット Ｃ（Ｌ）
1
8 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
1
9 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
1
10 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
11 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
1
12 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
3
13 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
14 E9454-729-MA0 IN MOTOR ASM.
ＩＮ モータ組
1
15 HM-0017700-10 GEAR HEAD
ギアヘッド
1
16 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝４５
4
17 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
4
18 E4197-729-000 MOTOR BRACKET A (20)
モータブラケット Ａ（２０）
1
19 #01 400-01053 MOTOR BRACKET A(L) モータブラケット Ａ（Ｌ） 1
20 400-00872 MOTOR PULLEY S
モータプーリ Ｓ
1
21 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
22 E9456-729-MA0 OUT MOTOR ASM.
ＯＵＴ モータ組
1
23 HM-0017700-10 GEAR HEAD
ギアヘッド
1
24 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝４５
4
25 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
4
26 E4197-729-000 MOTOR BRACKET A (20)
モータブラケット Ａ（２０）
1
27
#01
400-01053 MOTOR BRACKET A(L)
モータブラケット Ａ（Ｌ）
1
28 400-00872 MOTOR PULLEY S
モータプーリ Ｓ
1
29 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
30 SL-6051092-TN BOLT 座金付き六角穴ボルト 8
31 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
32 E2120-725-000 PUSHER PLATE
プッシャプレート
1
33
#03
E4055-725-000 PUSHER PLATE(E)
プレッシャープレート（Ｅ）
1
34 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.3
35 E2165-721-000 PUSHER SPACER
プッシャスペーサ
4
36 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
4
37 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
4
38 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
39 400-00885 Y_PUSHER_ASM
Ｙ プッシャ組
5
40 PJ-0460525-01 ELBOW
バ−ブエルボ
1
41 PJ-0460590-05 CONNECTOR
バーブ継手
4
42 HX-0029400-00 FIXED BASE
固定ベース
1
43 SL-6030592-TN SCREW M3 L=5 座金付き六角穴ボルト 2
44 HX-0034400-00 HARNESS PARTS
束線パーツ
3
45 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
3
46 E2090-725-000 WEIGHT SENSOR BLOCK
ウェイトセンサブロック
1
47 SL-6031492-TN SCREW
座金付き六角穴ボルト
2
48 400-00875 WAIT SENSOR BRACKET
ウェイトセンサブラケット
1
49 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
50
#03
400-19162 WAIT SENSOR BRACKET A
ウェイトセンサブラケット Ａ
1
51
#03
E4092-725-000 WEIGHT SENSOR BRACKET B(E)
ウェイトセンサブラケット Ｂ（Ｅ）
1
52
#03
HD-0015200-20 SIDE VIEW UNIT
サイドビューユニット
1
53 400-00880 FIXED BELT
フィックスベルト
1
54 400-00881 ADJUST BELT CLAMP
アジャストベルトクランプ
1
55 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
56 400-00882 ADJUST BELT PLATE アジャストベルトプレート 1
57
#03
400-01072 PIN ADJUST BELT(L)
ピンアジャストベルト（Ｌ）
1
58 400-00879 PIN ADJUST BELT
ピンアジャストベルト
1
