KE2050、2060 Parts List.pdf.pdf - 第55页
- 50 - N OT E ( 注記 ) #0 1 ....OPTIONAL PA RT S オプション部品 #0 2 ....FOR 2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用 #0 3 ....UNTIL AROU N D D ECEMBER,2005 ２００５年１２月頃まで #0 4 ....AFTER ARO U ND JANUARY,2006 ２００６年１月以降 R EF .N O N OT E PA RT N…
- 49 -

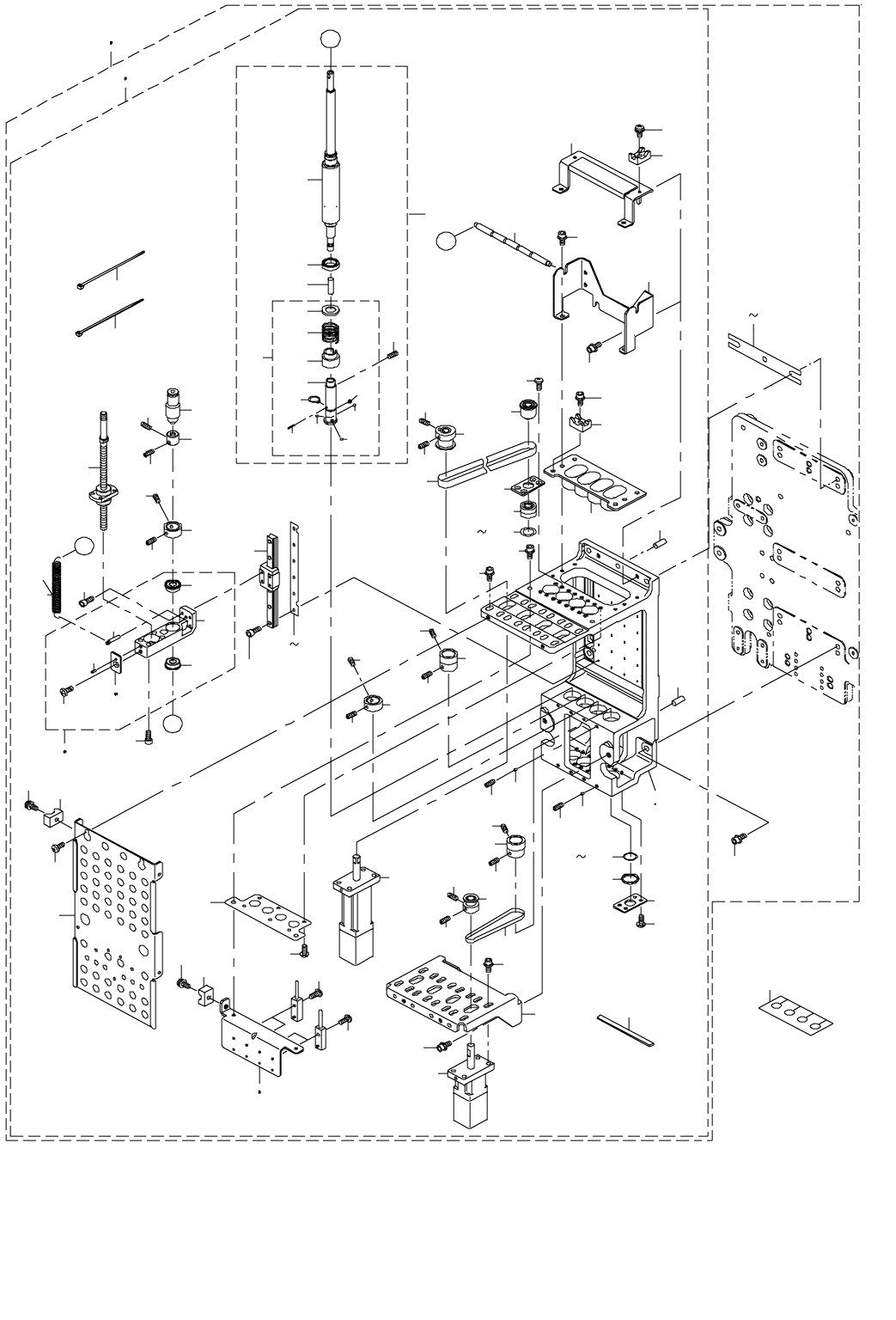

25.HEAD COMPONENTS (1)
ヘッド関係（１）
43
43
45
37
102
10
12
18
15
19
20
21
22
22
16
22
17
14
23
24
27
28
27
28
29
86
94
96
28
28
38
39
28
28
44
28
28
28
42
28
28
28
46
40
47
48
49
50
51
60
A
A
69
63
64
65
67
66
72
93
70
71
94
97
94
99
100
73 78
101
28
28
79
81
95
84
84
85
9
91
89
88
90
9
25
87
92
B
B
106
5
6
42
41
28
68
69
41
11
28
80
26
1
2
103
30 36
107 110
111
61 62
82 83
3 4
7
8
13
105
98
104
- 50 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR 2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
#03....UNTIL AROUND DECEMBER,2005 ２００５年１２月頃まで
#04....AFTER AROUND JANUARY,2006 ２００６年１月以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01109 MNLA HEAD A SM. ＭＮＬＡ ヘッド組 1
2 #02 400-16049 MNLA HEAD EC ASM ＭＮＬＡ ヘッド ＥＣ 組 1
3 400-01110 H EA D BRAC KET ASM. ヘッドブラケット組 (1)
4 #02 400-16050 HEAD BRACKET EC ASM ヘッドブラケット ＥＣ 組 (1)
5 400-01111 H EA D BRAC KET
ヘッドブラケット
(1)
6
#02
400-16056 HEAD BRACKET EC
ヘッドブラケット ＥＣ
(1)
7 SL- 60 30892- TN SCREW
座金付き六角穴ボルト
(2)
8
#04
400-41119 SP SUPPORT
ＳＰ サポート
(1)
9 SL- 40 30691- SC S CR EW M 3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
10 EA-9500B01-00 CABLE BAND
束線バンド
(5)
11 400-01137 S HOUSING ASM.
Ｓ ハウジング組
(4)
12 400-01140 BALL SPLINE
ボールスプライン
(1)
13 SB-1110001-00 BEARING
ころがり軸受
(1)
14 400-01141 NO SHAFT ASM ノズルシャフト組 (1)
15 400-01142 NOZZLE OUTER SHAFT ノズルアウタシャフト (1)
16 400-01291 NO OUTER SHAFT PIN ノズルアウタシャフトピン (1)
17 400-01139 NOZZLE OUTER SCREW ノズルアウタスクリュウ (1)
18 RC-0841011-KP R ETAINING RING 8.4 Ｃ 形止め輪 ８．４ (1)
19 E3062-729-000 OUTER SP HOLDER
アウタ ＳＰ ホルダ
(1)
20 400-13575 NOZZLE OUTER SP
ノズルアウタ ＳＰ
(1)
21 400-01292 NOZZLE OUTER
ノズルアウタ
(1)
22 E4228-760-000 STEEL BALL
鋼球 Ｓφ ３／３２
(3)
23 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(1)
24 E3052-729-000 FILTER
フィルタ
(1)
25 HX-0029400-00 FIXED BASE
固定ベース
(1)
26 400-01124 Z MOTOR PULLEY
Ｚ モータプーリ
(4)
27 E3042-729-000 PUSHER RUBBER
プッシャーゴム
(8)
28 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (40)
29 400-01144 THRUST RUBBER スラストゴム (4)
30 400-01202 S BEARING SHIM A Ｓ ベアリングシム Ａ (1)
31 400-01203 S BEARING SHIM B Ｓ ベアリングシム Ｂ (1)
32 400-01204 S BEARING SHIM C Ｓ ベアリングシム Ｃ (1)
33 400-14025 S BEARING SHIM D
Ｓ ベアリングシム Ｄ
(1)
34 400-22529 S BEARING SHIM E
Ｓ ベアリングシム Ｅ
(1)
35 400-22530 S BEARING SHIM F
Ｓ ベアリングシム Ｆ
(1)
36 400-22531 S BEARING SHIM G
Ｓ ベアリングシム Ｇ
(1)
37 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
38 PJ-210 50 41-0 0 HALF UNION
ハーフユニオン
(4)
39 400-01112 T MOTOR BASE
Ｔ モータベース
(1)
40 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
41 400-01113 T PULLEY1
Ｔ プーリ１
(2)
42 400-01114 T PULLEY2
Ｔ プーリ２
(2)
43 PH-050012 2-C 0 P IN 平行ピン (2)
44 400-01115 T MOTOR PULLEY Ｔ モータプーリ (4)
45 #04 400-41120 SP BRACKET ＳＰ ブラケット (1)
46 400-03254 T MOTOR θ モータ (4)
47 SL-6041292-TN SCREW
座金付き六角穴ボルト
(16)
48 400-01116 TIMING BELT T
タイミングベルト Ｔ
(4)
49 400-01125 LINEAR WAY
リニアウェイ
(4)
50 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(24)
51 400-01126 GUIDE SHIM A
ガイドシム Ａ
(1)
52 400-01127 GUIDE SHIM B
ガイドシム Ｂ
(1)
53 400-01128 GUIDE SHIM C
ガイドシム Ｃ
(1)
54 400-01129 GUIDE SHIM D
ガイドシム Ｄ
(1)
55 400-14027 GUIDE SHIM E
ガイドシム Ｅ
(1)
56 400-22524 GUIDE SHIM F
ガイドシム Ｆ
(1)
57 400-22525 GUIDE SHIM G ガイドシム Ｇ (1)
58 400-22526 GUIDE SHIM H ガイドシム Ｈ (1)
59 400-22527 GUIDE SHIM I ガイドシム Ｉ (1)
60 400-22528 GUIDE SHIM J ガイドシム Ｊ (1)
61 400-01145 Z SLIDE BRACKET ASM.
Ｚ スライドブラケット組
(4)
62
#02
400-16051 Z SLIDE BRACKET EC ASM
Ｚ スライドブラケット ＥＣ 組
(1)
63 400-10636 SPRING STUD
スプリングスタッド
(1)
64 400-01147 Z SENSOR DOG
Ｚ センサドグ
(1)
65
#02
400-16059 Z SENSOR DOG EC
Ｚ センサドグ ＥＣ
(1)
66 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(1)
67 PS-0200052-KH SPRING PIN 2.3X5
スプリングピン ２．３ Ｘ ５
(1)
68 400-01146 Z SLIDE BRACKET
Ｚ スライドブラケット
(1)
69 SB-1060019-00 BEARING
ころがり軸受
(2)
70 SB-1060018-00 BEARING
ころがり軸受
(4)
71 400-15714 BEARING PLATE B ベアリングプレート Ｂ (4)
72 SM-6020802-TN SCREW M2 L=8 六角穴ボルト Ｍ ２ Ｌ ＝８ (16)
73 E3071-729-000 BEARING SHIM A ベアリングシム Ａ (1)
74 E3072-729-000 BEARING SHIM B ベアリングシム Ｂ (1)
75 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
76 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
77 400-22532 BEARING SHIM E
ベアリングシム Ｅ
(1)
78 400-22533 BEARING SHIM F
ベアリングシム Ｆ
(1)
79 400-01143 TIMING BELT Z
タイミングベルト Ｚ
(4)
80 400-03253 Z MOTOR
Ｚ モータ
(4)
81 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(16)
82 400-01131 Z SENSOR BASE
Ｚ センサーベース
(1)
83
#02
400-16058 Z SENSOR BASE EC
Ｚ センサベース ＥＣ
(1)
84 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(4)
85 HX-0029400-00 FIXED BASE 固定ベース (1)
86 400-15714 BEARING PLATE B ベアリングプレート Ｂ (4)
87 SL-6030892-TN SCREW 座金付き六角穴ボルト (4)
88 400-01132 Z MOTOR COVER Ｚ モータカバー (1)
89 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
90 HX-0029400-00 FIXED BASE
固定ベース
(4)
91 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
92 400-01134 TUBE PROTECTOR
チューブプロテクト
(1)
93 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(2)
94 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(38)
95 SL-6031692-TN SCREW
座金付き六角穴ボルト
(2)
96 400-01118 SET COLLAR
セットカラー
(4)
97 400-01122 BEARING SUPPORT
ベアリングサポート
(1)
98
#04
400-33385 HEAD UP SP B
ヘッドアップ ＳＰ Ｂ
(4)
99 400-01120 BALL SCREW ボールねじ (4)
100 SM-6032002-TN SCREW M3X0.5 L=20 六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０ (16)
101 400 -011 23 Z PULLEY Ｚ プーリ (4)
102 #03 HX-0029400-00 FIXED BASE 固定ベース (2)
103
#03
SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
104
#03
400-01117 SP BRACKET
ＳＰ ブラケット
(1)
105
#03
400-01119 HEAD UP SP
ヘッドアップ ＳＰ
(4)
106 SL- 605169 2-TN B O LT
座金付き六角穴ボルト
(6)
107 E30 01 -729 -000 M NLA HEAD SHIM A
ＭＮＬＡ ヘッドシム Ａ
(1)
108 E30 02 -729 -000 M NLA HEAD SHIM B
ＭＮＬＡ ヘッドシム Ｂ
(1)
109 E30 03 -729 -000 M NLA HEAD SHIM C
ＭＮＬＡ ヘッドシム Ｃ
(1)
110 E30 08 -729 -000 M NLA HEAD SHIM D
ＭＮＬＡ ヘッドシム Ｄ
(1)
111
#01
400-16726 WOOLEN CLOTH PAPER MNVC
ラシャペーパ ＭＮＶＣ
1
- 51 -
26.HEAD COMPONENTS (2) (FOR KE-2060,2060R)
ヘッド関係（２）（ＫＥ −２０６０，２０６０ Ｒ 用）
5
66
67
67
7
8
9
55
10
11
69
12
14
15
17
19
20
22
23
25
25
25
24
26
27
18
13
70
59
71
32
33
68
34
35
36
38
40
39
42
61
62
45
44
47
43
48
49
50
51
54
53
57
60
88
91
3 4
9395
94
83
78
79
76 77
85
80
82
87
76
77
84
86
72 73
92
1 2
21
74 75
81
52
12
8
46
45
96
30
31
56
58
41
6
63
64
65
16
29
28
