- 69 - 35 . P W B CO NVE Y O R CO MP ON ENT S ( 5) 基板搬送関係（５） 4 25 24 10 25 10 26 26 29 27 28 15 17 4 15 17 20 22 26 29 27 54 55 31 32 8 6 30 30 9 24 11 9 18 19 7 12 28 13 14 12 13 14 11 5 25 24 26 29 27 28 30 18 19 34 23…
- 68 -
NOTE( 注記 ) #01....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL ２０６０ ＲＬ 用
#02....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
#03....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL,2050RE,2055RE, ２０６０ ＲＬ，２０５０ ＲＥ，２０５５ ＲＥ，
2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00843 RAIL PLATE RR
レールプレート ＲＲ
1
2
#01
400-01061 RAIL PLATE RR(L)
レールプレート ＲＲ（Ｌ）
1
3
#02
400-01850 RAIL PLATE RR(E)
レールプレート ＲＲ（Ｅ）
1
4 400-00828 CONVEYOR RAIL
コンベアレール
1
5
#02
400-01839 CONVEYOR RAIL(E)
コンベアレール（Ｅ）
1
6 SL-6031492-TN SCREW 座金付き六角穴ボルト 4
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
8 SB-8160001-00 BEARING
ころがり軸受
1
9
#01
SB-8160001-00 BEARING
ころがり軸受
2
10
#02
SB-8200001-00 BEARING
ころがり軸受
2
11 400-00841 SUPPORT PLATE S
サポートプレート Ｓ
1
12
#01
400-01069 SUPPORT PLATE RR(L)
サポートプレート ＲＲ（Ｌ）
1
13
#02
400-01852 SUPPORT PLATE RR(E)
サポートプレート ＲＲ（Ｅ）
1
14 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
3
15
#01
SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
6
16 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
3
17 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
3
18
#01
WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
6
19 SM-4040855-SC SCREW なべ小ねじ Ｍ ４ Ｌ ＝８ 2
20 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
1
21 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
1
22 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
1
23 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
24 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
4
25 E2055-721-000 PULLEY SPACER
プーリスペーサ
4
26 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
4
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
4
28 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
4
29 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
30 E3931-750-000 PULLEY WASHER プーリ スラスト ワッシャ 4
31 E2160-721-000 PULLEY FLANGE
プーリフランジ
2
32 400-00839 DRIVE PULLEY R ASM
ドライブプーリ Ｒ 組
2
33 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
34 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
35 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
36 SL-6030892-TN SCREW
座金付き六角穴ボルト
6
37 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
3
38 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
3
39 SM-6041002-TN BOLT
六角穴ボルト
4
40
#01
SM-6041002-TN BOLT
六角穴ボルト
8
41
#02
SM-6051002-TN BOLT
六角穴ボルト
8
42 400-00983 RAIL STAND RR
レールスタンド ＲＲ
1
43 #01 400-01066 RAIL STAND RR(L) レールスタンド ＲＲ（Ｌ） 1
44
#02
E4024-725-000 RAIL STAND RR(E)
レールスタンド ＲＲ（Ｅ）
1
45 E2009-725-000 GUIDE SHAFT
ガイドシャフト
2
46
#01
E2209-725-000 GUIDE SHAFT
ガイドシャフト
4
47
#02
E4009-725-000 GUID SHAFT(E)
ガイドシャフト（Ｅ）
4
48 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
2
49 SL-6051292-TN BOLT
座金付き六角穴ボルト
1
50 SL-6052042-TN SCREW
座金付き六角穴ボルト
1
51 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
52 400-00982 RAIL STAND RL
レールスタンド ＲＬ
1
53
#01
400-01065 RAIL STAND RL(L)
レールスタンド ＲＬ（Ｌ）
1
54
#02
E4023-725-000 RAIL STAND RL
レールスタンド ＲＬ（Ｅ）
1
55 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
4
56 E4274-729-000 SUPPORT PLATE C(L) サポートプレート Ｃ（Ｌ） 1
57
#03
E4074-725-000 SUPPORT PLATE C(E)
サポートプレート Ｃ（Ｅ）
1
58 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
- 69 -

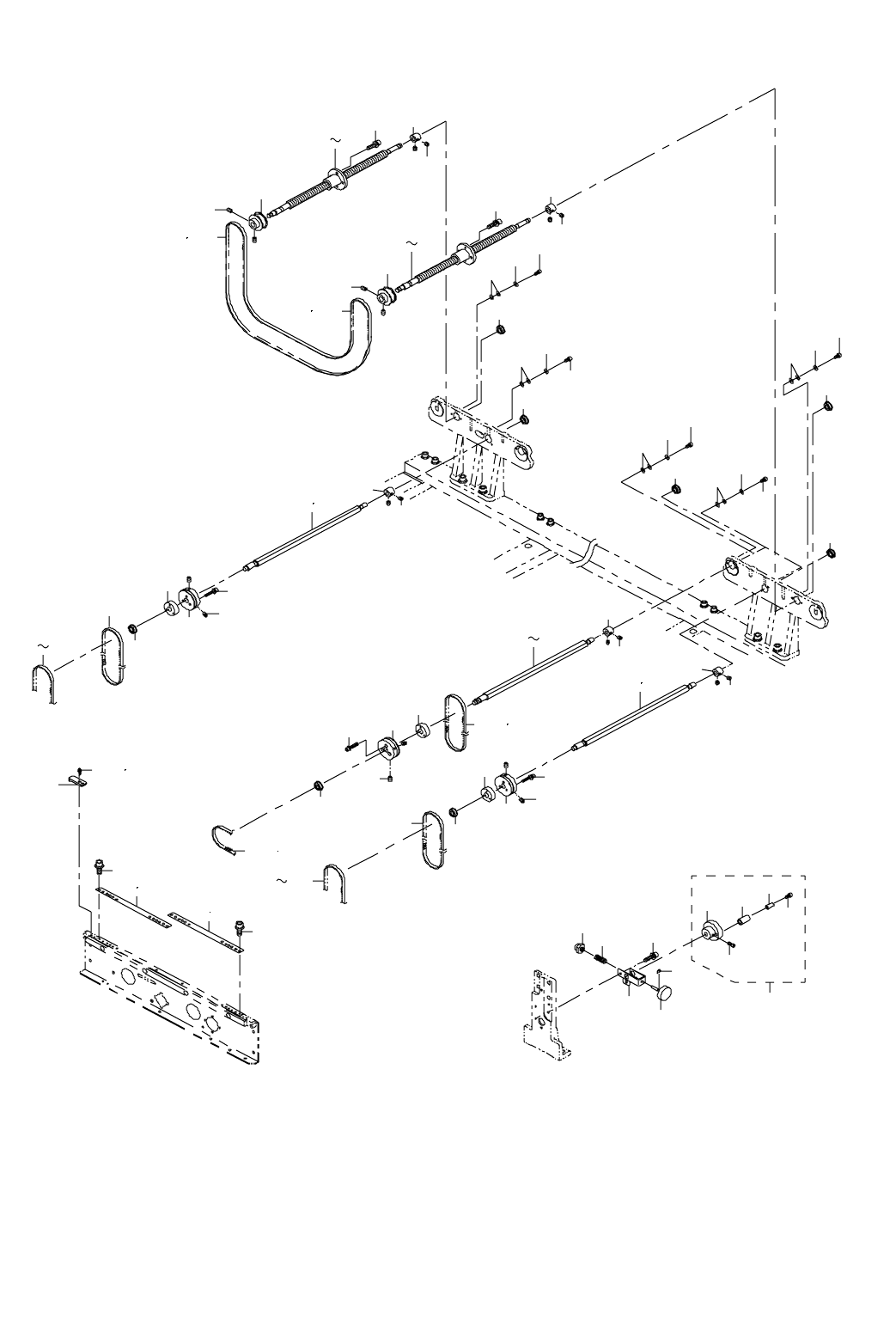

35.PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
4
25
24
10
25
10
26
26
29
27
28
15
17
4
15
17
20 22
26
29
27
54 55
31 32
8
6
30
30
9
24
11
9
18 19
7
12
28
13
14
12
13 14
11
5
25
24
26
29
27
28
30
18
19
34
23
35
36
41
37
38
46
42
44
45
3
1 2
48
49 50
33
33
51
53
51 53
26
35
23
34
26
35
23
34
7
8
6
5
39
40
43
47
1
2
3
- 70 -
NOTE( 注記 ) #01....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL ２０６０ ＲＬ 用
#02....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
#03....FOR 2050L,2050RL,2050LW, ２０５０ Ｌ，２０５０ ＲＬ，２０５０ ＬＷ，
2050RLW,2060L,2060RL, ２０５０ ＲＬＷ，２０６０ Ｌ，２０６０ ＲＬ，
2060LW,2060RLW,2050RE, ２０６０ ＬＷ，２０６０ ＲＬＷ, ２０５０ ＲＥ，
2055RE,2060E,2060RE ２０５５ ＲＥ，２０６０ Ｅ，２０６０ ＲＥ 用
#04....FOR 2050LW,2050RLW,2060LW, ２０５０ ＬＷ，２０５０ ＲＬＷ，２０６０ ＬＷ,
2060RLW ２０６０ ＲＬＷ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00861 PWB GUIDE U
ＰＷＢ ガイド Ｕ
8
2
#02
400-01858 PWB GUIDE U(E)
ＰＷＢ ガイド Ｕ（Ｅ）
8
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
4 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
5 SB-1080002-00 SIDE BEARING
サイドベアリング
4
6 WP-0320500-SF WASHER 3.2X7X0.5 平座金小形丸 Ｍ ３ 8
7 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
4
8 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
9 E2141-721-000 STOPPER COLLAR
ストッパカラー
2
10 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
4
11 E2156-721-000 PULLEY A
プーリ Ａ
2
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
13 E2015-725-000 TIMING BELT
タイミングベルト
1
14
#01
E2146-721-000 TIMING BELT
タイミングベルト
1
15 400-15577 SCREW SHAFT
スクリュウシャフト
2
16
#01
400-15578 SCREW SHAFT(L)
スクリュシャフト（Ｌ）
2
17
#02
400-01855 SCREW SHAFT(E)
スクリュシャフト（Ｅ）
2
18 E2011-725-000 DRIVE SHAFT
ドライブシャフト Ｓ
2
19 #02 E4051-725-000 DRIVE SHAFT S(E) ドライブシャフト Ｓ（Ｅ） 2
20 E2004-725-000 DRIVE SHAFT C
ドライブシャフト Ｃ
1
21
#01
E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
3
22
#02
E4004-725-000 DRIVE SHAFT C(E)
ドライブシャフト Ｃ（Ｅ）
1
23 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
6
24 E2141-721-000 STOPPER COLLAR
ストッパカラー
3
25 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
6
26 SB-1080002-00 SIDE BEARING
サイドベアリング
6
27 400-00850 DRIVE PULLEY F
ドライブプーリ Ｆ
3
28 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
6
29 400-00851 MOTOR_PULLEY_B
モータプーリ Ｂ
3
30 SL-6031642-TN SCREW 座金付き六角穴ボルト 9
31 E2155-721-000 DRIVE BELT C
ドライブベルト Ｃ
1
32
#03
400-01005 DRIVE BELT C(L)
ドライブベルト Ｃ（Ｌ）
1
33 400-00852 DRIVE BELT S
ドライブベルト Ｓ
2
34 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
12
35 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
6
36 400-00854 ADJUST HAND WHEEL ASM.
アジャストハンドル組
1
37 400-00856 ADJUST HAND WHEEL COLLAR
アジャストハンドルカラー
(1)
38 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
39 SM-6052002-TN BOLT
六角穴ボルト
(1)
40 SM-6041002-TN BOLT
六角穴ボルト
(1)
41 400-00855 ADJUST HAND WHEEL
アジャストハンドル
(1)
42 400-00858 ADJUST STOPER
アジャストストッパ
1
43 400-00859 STOPER COLLAR ストッパカラー 1
44 400-00977 STOPER SPRING
ストッパスプリング
1
45 RE-0320000-K0 E-RING 3.2
Ｅ 形止め輪 ３．２
1
46 400-00857 ADJUST STOPER BRAKET
アジャストストッパベース
1
47 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
48 E2046-725-000 PWB INNER
ＰＷＢ インナ
12
49 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
8
50 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
51 400-00863 CONVEYOR BELT S
コンベアベルト Ｓ
4
52
#02
400-01860 CONVEYOR BELT S(E)
コンベアベルト Ｓ（Ｅ）
4
53
#04
400-00790 CONVEYOR BELT EX(W)
コンベアベルト ＥＸ（Ｗ）
4
54 400-00864 CONVEYOR BELT C
コンベアベルト Ｃ
2
55
#03
400-01070 CONVEYOR BELT C(L)
コンベアベルト Ｃ（Ｌ）
2
