- 59 - 30. OCC COMPONENTS ＯＣＣ 関係 4 14 5 7 10 12 13 19 11 5 3 24 23 53 44 51 40 9 15 18 49 38 52 25 27 28 29 30 31 32 33 34 35 36 43 41 42 37 45 46 47 48 50 26 8 6 39 22 57 58 54 55 56 1 2 20 21
- 58 -
NOTE( 注記 ) #01....FOR OFFSET PLACEMENT AFTER はんだ印刷認識搭載位置補正
SOLDER SCREEN-PRINTING (OPTION) （オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01232 H EA D RELA TED 60 ASM. ヘッド周り６０組 1
2 400-01259 HEAD TOP PLATE 60 ASM. ヘッドトッププレート６０組 (1)
3 400-01260 HEAD TOP PLATE 60 ヘッドトッププレート６０ (1)
4 SL- 60 51092- TN BOLT 座金付き六角穴ボルト (4)
5 HX-0029400-00 FIXED BASE
固定ベース
(2)
6 EA-9500B01-00 CABLE BAND
束線バンド
(1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
8 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
9 E3203 -729-0 00 T PLATE SUPPORT D
Ｔ プレ−トサポ−ト Ｄ
(2)
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
11 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
12 400-01269 HEAD MAIN PCB BASE 60
ヘッドメイン ＰＣＢ ベース６０
(1)
13 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
14 400-01926 HEAD MAIN PCB ASM. ヘッドメイン基板組 (1)
15 #01 400-50603 RECONSTRUCTION HEAD MAIN PCB A ヘッドメイン基板組 (1)
16 400-01270 HMS PCB SUPPORT 60 ＨＭＳＰＣＢ サポート６０ (1)
17 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
18 HX-0029400-00 FIXED BASE 固定ベース (1)
19 HX-0034400-00 HARNESS PARTS
束線パーツ
(6)
20 EA-9500B01-00 CABLE BAND
束線バンド
(5)
21 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(13)
22 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
23 400-01268 HEAD COVER 60
ヘッドカバー６０
(1)
24 400-01233 CONNECTOR LABEL 60
コネクタラベル６０
(1)
25 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(5)
26 400-01267 MOTOR CONNECTOR BLACKET
モータコネクタブラケット６０
(1)
27 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
28 HX-0029400-00 FIXED BASE 固定ベース (2)
29 HX-0029400-00 FIXED BASE 固定ベース (1)
30 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
31 400-01247 HEAD HANDLE ヘッドハンドル (2)
32 SM-3051052-TN SCREW M5 L=10 丸ねじ Ｍ ５ Ｌ ＝１０ (4)
33 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
34 SM-4040501-SN SCREW M4X0.7 L=5
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
(2)
35 E2117-802-000 TUBE CLAMP
チューブクランプ
(1)
36 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(4)
37 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
38 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
39 400-01236 CB SUPPORT ASM.
ＣＢ サポート組
(1)
40 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
41 HX -000650 0-0B C ABLE BAND
束線バンド
(4)
42 400-01248 CB SUPPORT S ASM.
ＣＢ サポート Ｓ 組
(1)
43 SM-3051052-TN SCREW M5 L=10 丸ねじ Ｍ ５ Ｌ ＝１０ (4)
44 400-01240 CB SUPPORT B ＣＢ サポート Ｂ (1)
45 SL-6051492-TN BOLT 座金付き六角穴ボルト (4)
46 SL-6052592-TN BOLT 座金付き六角穴ボルト (1)
47 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
48 400-66028 CB SUPPORT A
ＣＢ サポート Ａ
(1)
49 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
50 400-01242 FC CASE
ＦＣ ケース
(1)
51 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
52 400-01243 FC RUBBER
ＦＣ ラバー
(3)
53 400-01244 FC CASE COVER
ＦＣ ケースカバー
(1)
54 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
55 400-10627 FC GUIDE R
ＦＣ ガイド Ｒ
(1)
56 WP-0651646-SC WASHER
ヒラザガネ
(1)
57 400-01238 FC GUIDE ＦＣ ガイド (1)
58 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
59 400-66027 PLASTIC RAIL SUPPORT A プラレールサポート A (1)
60 SM-6040802-TN SCREW 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８ (2)
61 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
62 WS-0410002-UZ SPRING WASHER
ばね座金（プレス専用）
(2)
63 400-01264 EJECTOR BASE 60 ASM.
エジェクタベース６０組
(1)
64 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
65 EA-9500B01-00 CABLE BAND
束線バンド
(5)
66 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
67 PJ-304 04 05-0 4 ELBOW UN ION
エルボユニオン
(5)
68 400-01180 EJECTOR BASE ANGLE
エジェクタベースアングル
(2)
69 PJ-304 08 51-0 1 ELBOW UN ION
エルボユニオン
(2)
70 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
71 BT-04002 51 -EA T UBE HOSE, BLUE ウレタンホ−ス 青 (2)
72 400-01249 OCC RELAY PCB BASE 60 ＯＣＣ リレー ＰＣＢ ベース６０ (1)
73 400-01293 AIRFOIL エアフォイル (1)
74 400-01254 HEAD SENSOR PCB SUPPORT ヘッドセンサ ＰＣＢ サポート (3)
75 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
76 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
77 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
78 400-01934 HEAD SENSOR PCB ASM.
ヘッドセンサ基板組
(3)
79
#01
400-61212 HEAD SENSOR PCB ASM
ヘッドセンサー基板組
(3)
80 WP-0651646-SC WASHER
平座金
(4)
81 400-11216 SENSOR CABLE GUIDE ANGLE
センサケーブルガイドアングル
(2)
82 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
83 HX-0029400-00 FIXED BASE
固定ベース
(5)
84 400-01261 SENSOR CABLE GUIDE 60
センサケーブルガイド６０
(1)
85 400-01265 EJECTOR BASE 60 エジェクタベース６０ (1)
86 400-01938 OCC RELAY PCB ASM. ＯＣＣ 中継基板組 (1)
87 HX-0029400-00 FIXED BASE 固定ベース (3)
88 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (3)
89 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
90 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
91 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
92 400-72402 EJ OUTSIDE FILTER EXCHANGE PAC
エジェクタ外部フィルタ交換パック（６０）
(1)
93 400-77163 EJECTOR OUTSIDE FILTER ASM(60)
エジェクタ外部フィルタ組（６０）
(1)
94 400-61992 EJECTOR OUTSIDE FILTER
エジェクタ外部フィルタ
(1)
95 400-61993 EJECTOR FILTER BRACKET
エジェクタ フィルタ ブラケット
(1)
96 400-61994 EJECTOR FILTER SUPPORT
エジェクタ フィルタ サポート
(1)
97 SL-6031692-TN SCREW
座金付き六角穴ボルト
(2)
98 EA-9500B01-00 CABLE BAND
束線バンド
(2)
99 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (4)
100 SM-3041052-TN SCREW M4 L=10 丸ねじ Ｍ ４ Ｌ ＝１０ (4)
101 400 -012 66 EJECTOR 60 エジェクタ６０ (1)
- 59 -

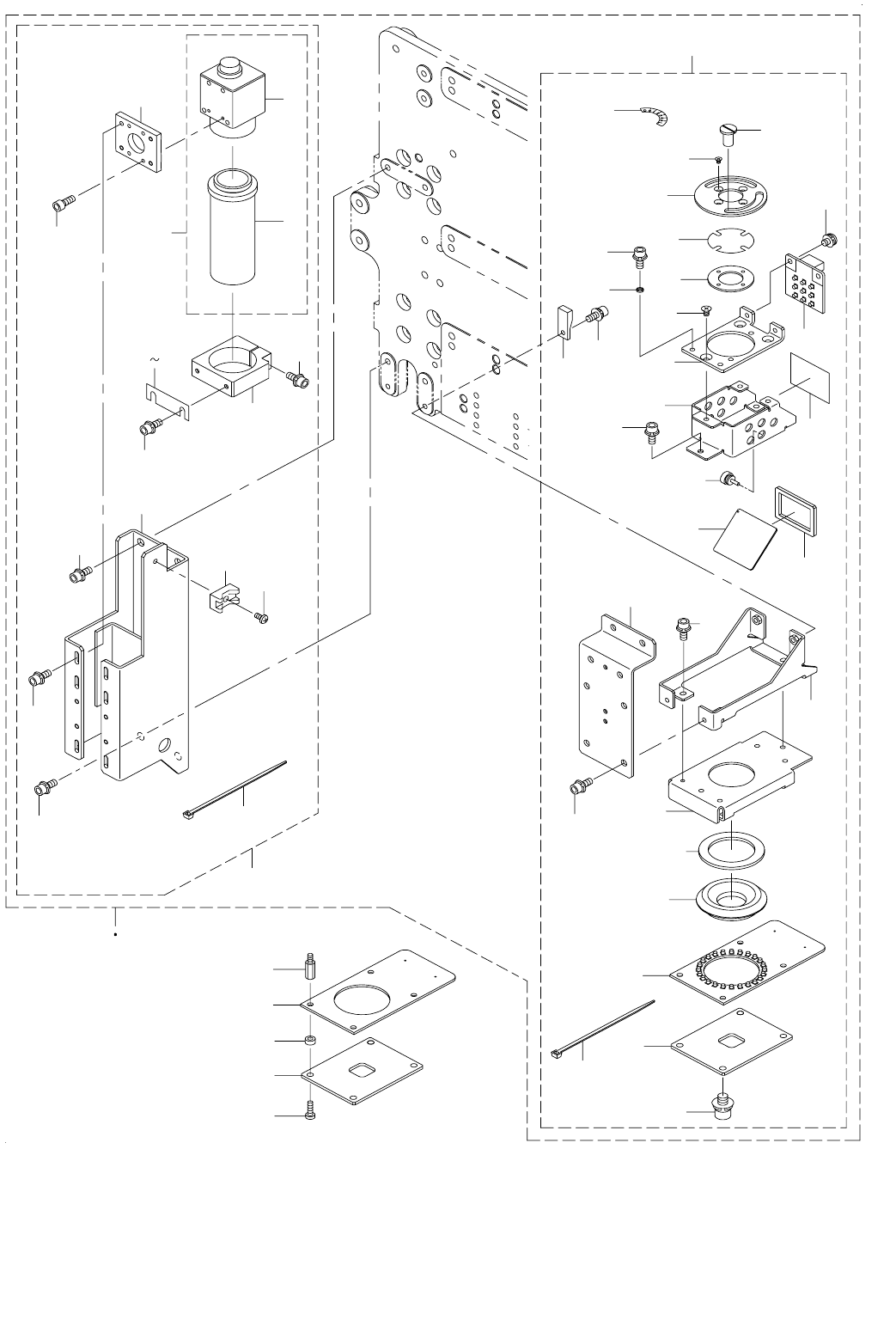

30.OCC COMPONENTS
ＯＣＣ 関係
4
14
5
7
10
12
13
19
11
5
3
24
23
53
44
51
40
9
15
18
49
38
52
25
27
28
29
30
31
32
33
34
35
36
43
41
42
37
45
46
47
48
50
26
8
6
39
22
57
58
54
55
56
1
2
20
21
- 60 -
NOTE( 注記 ) #01....FOR 2060,2060R ２０６０，２０６０ Ｒ 用
#02....FOR 2050,2050R,2055R ２０５０，２０５０ Ｒ, ２０５５ Ｒ 用
#03....FOR OFFSET PLACEMENT AFTER はんだ印刷認識搭載位置補正
SOLDER SCREEN-PRIN TING (OPTION) （オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-01211 OCC ASM.
ＯＣＣ 組
2
2
#02
400-01211 OCC ASM.
ＯＣＣ 組
1
3 400-01212 CAMERA ASM.
カメラ組
(1 )
4 EA-9500B01-00 CABLE BAND
束線バンド
(1 )
5 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4 )
6 401-57655 CAMERA-LENS ASM カメラ−レンズ組 (1 )
7 401-57591 CCD CAMERA
ＣＣＤ カメラ
(1 )
8 E9636-729-000 OCC CAMERA LENS
ＯＣＣ カメラレンズ
(1 )
9 401-57620 CCD_HOLDER
ＣＣＤ ホルダ
(1 )
10 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4 )
11 400-01217 LENS HOLDER
レンズホルダ
(1 )
12 SL-6032092-TN BOLT
座金付き六角穴ボルト
(1 )
13 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2 )
14 401-57619 CAMERA_BRACKET_U カメラブラケット Ｕ (1)
15 400-01310 OCC SHIM A
ＯＣＣ シム Ａ
(1 )
16 400-01311 OCC SHIM B
ＯＣＣ シム Ｂ
(1 )
17 400-01312 OCC SHIM C
ＯＣＣ シム Ｃ
(1 )
18 400-01313 OCC SHIM D
ＯＣＣ シム Ｄ
(1 )
19 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(4 )
20 HX-0029400-00 FIXED BASE
固定ベース
(1 )
21 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 )
22 400-14061 CA LIGHT ASSEMBLY ＣＡ ライト組 (1)
23 HX-0034400-00 HARNESS PARTS
束線パーツ
(1 )
24 EA-9500B01-00 CABLE BAND
束線バンド
(1 )
25 400-13949 LIGHT FILTER U SUPPORT
ライトフィルタ Ｕ サポート
(1 )
26 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2 )
27 400-15847 OCC COLLAR
ＯＣＣ カラー
(1 )
28 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1 )
29 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(4 )
30 400-43896 LENS FILTER レンズフィルター (1 )
31 400-13948 GUIDE PLATE
ガイドプレート
(1 )
32 400-13944 ROTARY BASE
ロータリーベース
(1 )
33 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(3 )
34 400-01979 OCC C LIGHT P.C.B ASM
ＯＣＣ 同軸照明基板組
(1 )
35 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2 )
36 400-44028 MIRROR BOX
ミラーボックス
(1 )
37 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3 )
38 118-04606 RUBBER PLUG 布台防振ゴム (10)
39 400-43895 LIGHT DIFFUSER
ライトディフューザ
(1 )
40 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4 )
41 400-14037 BEAM SPRITTER
ビームスプリッタ
(1 )
42 400-13943 PRISM COVER
プリズムカバー
(1 )
43 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3 )
44 400-01225 HOLD RUBBER
ホールドゴム
(1 )
45 400-14042 PRISM
プリズム
(1 )
46 400-01982 OCC A LIGHT P.C.B ASM ＯＣＣ 同軸照明基板組 (1 )
47 400-14043 PRISM BASE
プリズムベース
(1 )
48 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4 )
49 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1 )
50 400-15962 OCC LABEL
ＯＣＣ ラベル
(1 )
51 400-01214 CAMERA BRACKET D
カメラブラケット Ｄ
(1 )
52 400-13947 LIGHT BRACKET
ライトブラケット
(1 )
53 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2 )
54 #03 HX-0035400-0D BASE PARTS 基板パーツ 4
55
#03
HX-0033500-0G SPACER
スペーサ
4
56
#03
400-32433 LOW HEAD SCREW M3_10
低頭六角穴付きボルト
4
57
#03
400-01982 OCC A LIGHT P.C.B ASM
ＯＣＣ 同軸照明基板組
1
58
#03
400-14043 PRISM BASE
プリズムベース
1
