- 32 - N OT E ( 注記 ) # 0 1 ....F O R EN (20 50 , 2 050R,2055R, ＥＮ（２０５０，２０５０ Ｒ，２０５５ Ｒ， 20 60,2060 R ) ２０６０，２０６０ Ｒ）用 # 0 2 ....F O R 2 0 6 0 E ２０６０ Ｅ 用 # 0 3 ....F O R 2 0 5 0 C ２０５０ Ｃ 用 # 0 4 ....F O R E N( 2050 , 2 060) …

100%1 / 180
- 31 -
16.COVER COMPONENTS (7)
カバー関係（７）
7
8
8
34
41
16
11
13
14
15
17
20
21
26
28
26
26
26
32
31
29
24
25
22
19
44
40
46
40
49
11
11
51
51
51
33
7
27
51
51
16
16
30
38
39
43
12
12
12
48
37
39
47
9
45
45
50
6
10
23
35
36
42
1
5
50
45
45
50
18
- 32 -
NOTE( 注記 ) #01....FOR EN(2050,2050R,2055R, ＥＮ（２０５０，２０５０ Ｒ，２０５５ Ｒ，
2060,2060R) ２０６０，２０６０ Ｒ）用
#02....FOR 2060E ２０６０ Ｅ 用
#03....FOR 2050C ２０５０ Ｃ 用
#04....FOR EN(2050,2060) ＥＮ（２０５０，２０６０）用
#05....FOR ST(2050R,2055R,2060R) ＳＴ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#06....FOR EN(2050R,2055R,2060R) ＥＮ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#07....FOR 2050R,2055R,2060R ２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用
#08....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01525 BOTTOM COVER(ST)ASSY
ボトムカバー（ＳＴ）組
1
2
#04
400-01526 BOTTOM COVER(EN)ASSY
ボトムカバー（ＥＮ）組
1
3
#02
400-18887 BOTTOM COVER (EST) ASSY
ボトムカバー（ＥＳＴ）組
1
4
#05
400-27539 BOTTOM COVER(ST)ASSY
ボトムカバー（ＳＴ）組
1
5
#06
400-27540 BOTTOM COVER(EN)ASSY
ボトムカバー（ＥＮ）組
1
6 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 E9252-729-HA0 BASE FAN (L) ASM.
ベースファン（Ｌ）組
(1)
8 SL-4033591-SC SCREW M3X35
セムスねじ
(4)
9 400-01503 COVER SBR
カバー ＳＢＲ
(1)
10
#07
400-31191 COVER SBR
カバー ＳＢＲ
(1)
11 HM-0010100-10 FILTER
フィルター
(3)
12 SL-4033591-SC SCREW M3X35
セムスねじ
(6)
13 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
14 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(1)
15 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
16 400-02326 BASE FAN R ASM
ベースファン Ｒ 組
(1)
17 400-26959 COVER RBL
カバー ＲＢＬ
(1)
18 400-01504 COVER RBL
カバー ＲＢＬ
(1)
19 400-01507 SETUP COVER
セットアップカバー
(1)
20 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
21 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
22 400-26960 COVER RBR
カバー ＲＢＲ
(1)
23 400-01505 COVER RBR
カバー ＲＢＲ
(1)
24 400-01506 COVER RBC
カバー ＲＢＣ
(1)
25
#08
400-17019 COVER RBC(E)
カバー ＲＢＣ（Ｅ）
(1)
26 168-70206 GRAVITY SEAL
荷重中心シール
(4)
27
#01
400-01517 INSIDE COVER F
インサイドカバー Ｆ
(1)
28
#01
SL-4061091-SC SCREW
座金付きねじ
(9)
29
#01
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(3)
30
#01
400-01518 INSIDE COVER R
インサイドカバー Ｒ
(1)
31
#01
SL-4061091-SC SCREW
座金付きねじ
(5)
32
#01
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(1.9)
33 HX-0033400-0D SPACER
スペーサ
(1)
34
#07
400-26961 COVER FB
カバー ＦＢ
(1)
35 400-01501 COVER FB
カバー ＦＢ
(1)
36
#03
400-18520 SET UP COVER (C)
セットアップカバー（Ｃ）
(1)
37
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
38
#03
400-18519 COVER RB (C)
カバー ＲＢ（Ｃ）
(1)
39
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
40 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
41 400-01502 COVER SBL
カバー ＳＢＬ
(1)
42
#07
400-31190 COVER SBL
カバー ＳＢＬ
(1)
43
#07
400-26956 CORNER COVER FR
コーナーカバー ＦＲ
(1)
44 B2585-220-000 CASSETTE PRESSER RUBBER MAGNET
カセット押さえラバ−マグネット
(2)
45 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
46 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
47 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
48 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
49 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
50
#07
400-26955 CORNER COVER
コーナーカバー
(3)
51 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
10
- 33 -

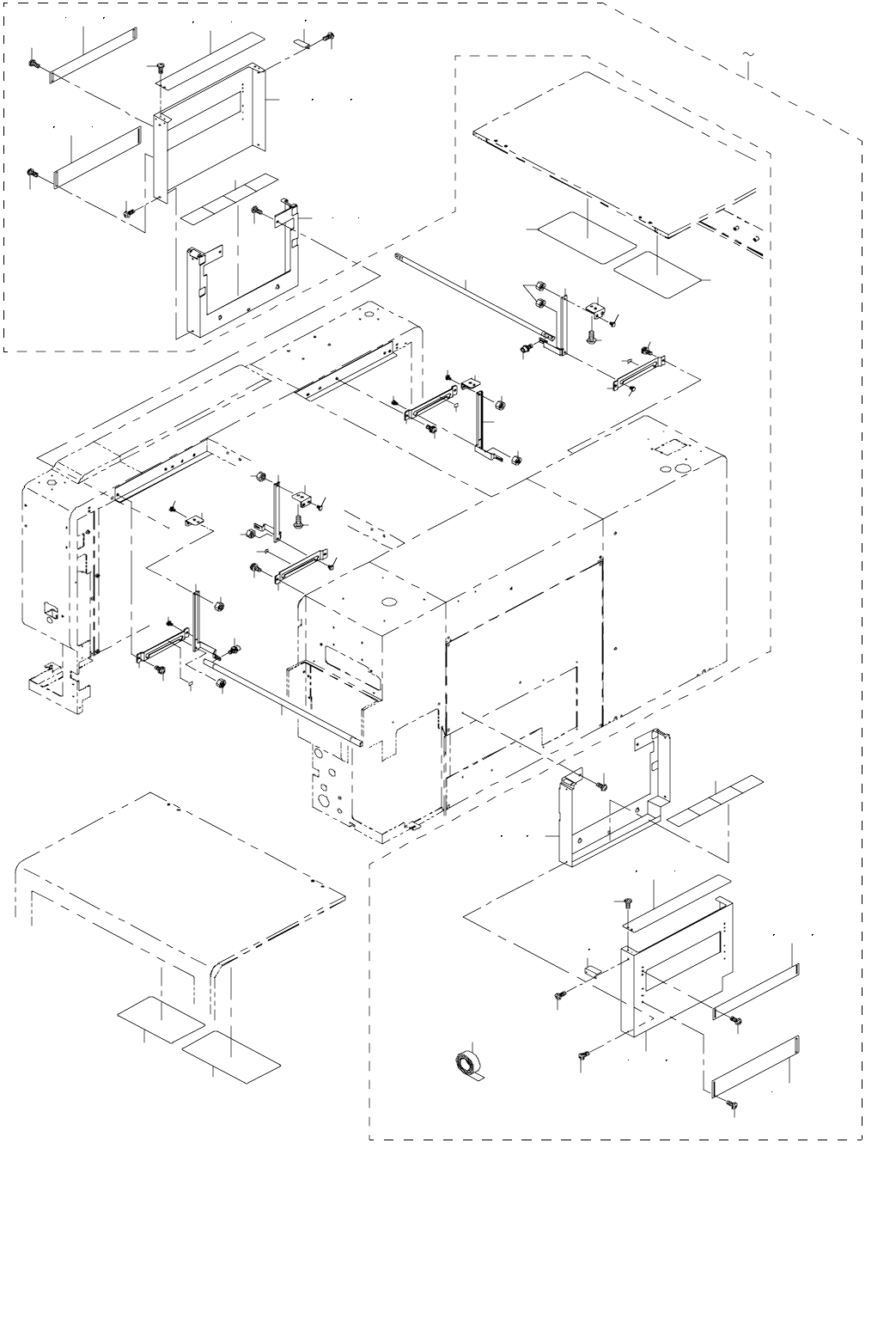

17.COVER COMPONENTS (8)(FOR EN)
カバー関係（８）（ＥＮ 用）
5 7 9
10 12 14
11 13 15
16 17 20
16 18 19
21 22 25
21 22 25
23 24 26
23 24 26
27 28
27 28
29
29
29
29
29
29
29
29
29
29
29
4
6 8
30
1
3
31
29
30
34
36
32
37
33
34
36
39
37
33
32
33
33
36
40
36
34
37
32
37
33
36
36
40
41
38
35
34
32
39
36
41
36
33
38
37
35
43
44
43
44
42
42
42
42
