- 13 3 - 6 7 .RF ID C OM PO N E N TS ( RE P LAC IN G OV ER ALL CH ANGE R TRU CK ) ＲＦＩＤ 関係（一括交換台車） 1 2 43 4 9 8 10 11 12 13 5 6 7
- 132 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-73032 4 PORT MPC
４ポート ＭＰＣ
1
2 HX-0066000-00 DUST COVER
ダストカバー
3
3 400-73033 SWITCHING HUB
スイッチングハブ
1
4 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
4
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
4
6 EA-9500B01-00 CABLE BAND
束線バンド
3
7 HX-0006500-0A CABLE CLIP
束線バンド
10
8 401-22635 MPC_BR_A
ＭＰＣ＿ＢＲ＿Ａ
1
9 401-22636 MPC_BR_B
ＭＰＣ＿ＢＲ＿Ｂ
1
10 401-22637 MPC_BR_C
ＭＰＣ＿ＢＲ＿Ｃ
1
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
12 HX-0033900-0L SPACER
スペーサ
4
13 L127E-021-000 COVER CUSHION
カバークッション
4
14 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
4
15 401-22638 MPC_COVER
ＭＰＣ カバー
1
16 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
17 HX-0029400-00 FIXED BASE
固定ベース
5
18 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
5
19 SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ ４ Ｌ ＝１２
1
20 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
1
21 WP-0430801-SC WASHER M4
平座金 Ｍ ４
1
22 NM-6040001-SN NUT M4X0.7
六角ナット Ｍ ４
1
23 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
1
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
1
25 401-22506 SHIELDING TUBE
シールディングチューブ
1
26 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
1
27 401-22518 MPC POWER CABLE (60) ASM ＭＰＣ パワー（６０）ケーブル組 1
28 401-22522 RFID CONTROL BOX FG CABLE (60)
ＲＦＩＤ コントロールボックス ＦＧ（６０）
1
- 133 -
67.RFID COMPONENTS (REPLACING OVERALL CHANGER TRUCK)
ＲＦＩＤ 関係（一括交換台車）
1
2
43
4
9
8
10
11
12
13
5
6
7
- 134 -

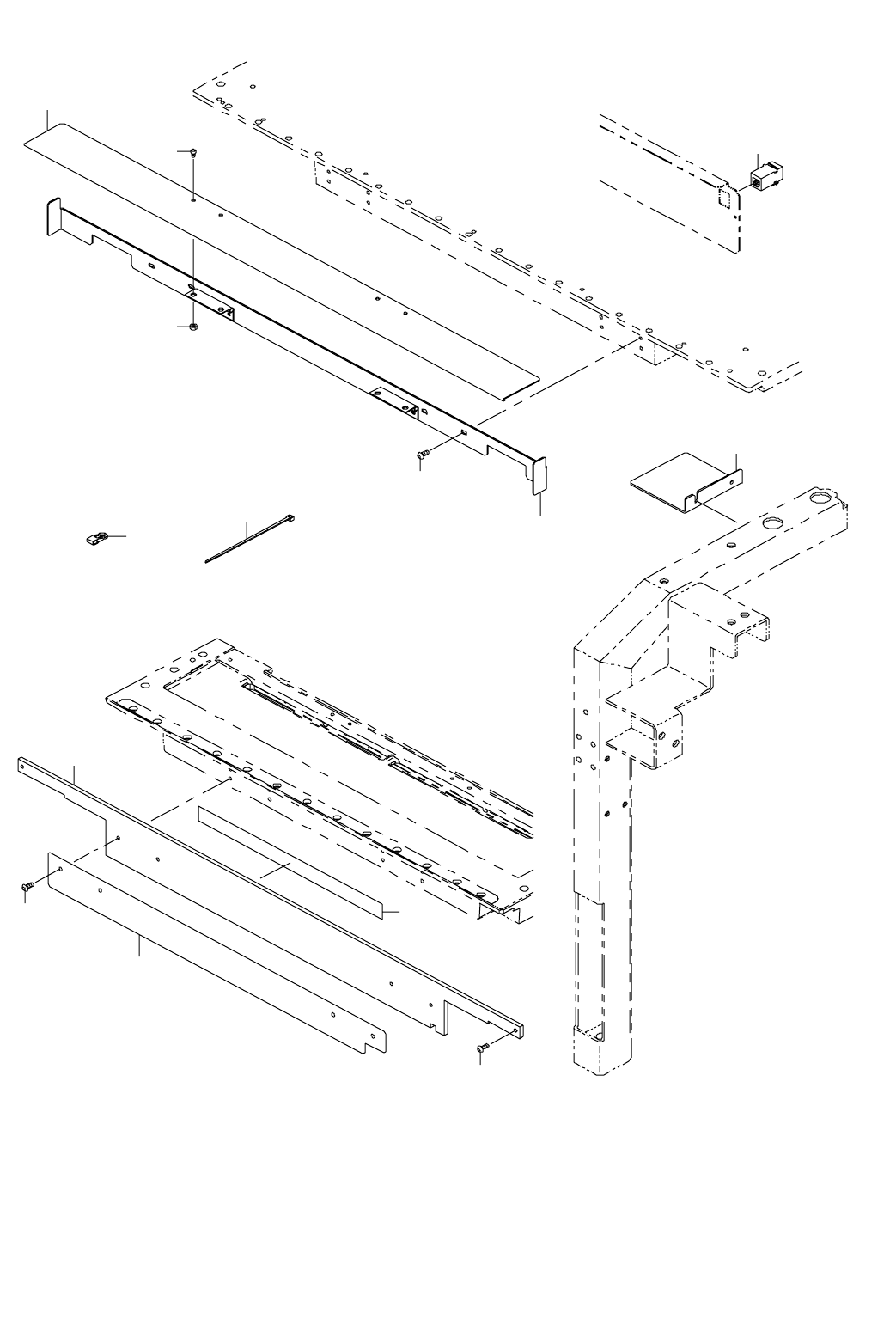

NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-73665 ANTENNA ARRAY 8.5MM PITCH / 80 POSITION
アンテナ ＡＲＲＡＹ ８．５ ＭＭ ／８０ポジション
1
2 400-79782 SHEILD BRACKET 80
シールド ブラケット ８０
1
3 HX-0026800-00 CONDUCTIVE TAPE
導電性テープ
0.435
4 SM-3041052-TN SCREW M4 L=10 丸ねじ Ｍ ４ Ｌ ＝１０ 6
5 HX-0034400-00 HARNESS PARTS
束線パーツ
5
6 EA-9500B01-00 CABLE BAND
束線バンド
5
7 400-73893 CABLE SUPPORT BRACKET
ケーブルサポートブラケット
1
8 HK-0651200-60 CONNECTOR
コネクタ
1
9
#01
400-65035 BANK COVER(EN-RFID)
バンクカバー（ＥＮ − ＲＦＩＤ）
1
10
#01
400-65036 BANK FLAP(EN-RFID)
バンクフラップ（ＥＮ − ＲＦＩＤ）
1
11 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
4
12 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
4
13 SM-3041052-TN SCREW M4 L=10 丸ねじ Ｍ ４ Ｌ ＝１０ 4
