- 11 - 6 . BA SE F R AM E EL E C TR IC A P PA RA T US C OM PO NE N TS (5 ) ベースフレーム電装関係（５） 12 51 8 9 10 11 7 2 2 2 2 3 3 3 3 4 4 4 4 5 5 1 28 13 67 67 67 16 26 6 6 46 41 43 42 62 65 63 64 61 49 47 48 50 38 35 37 36 52 60 …
- 10 -
NOTE( 注記 ) #01....FOR EN(2060) ＥＮ（２０６０）用
#02....FOR ST(2050,2060) CORRESPONDING ＳＴ（２０５０，２０６０）用
TO CPU BOARD SYSTEM UNTIL M/C REV.J Ｍ ／ ＣＲＥＶ．Ｊ までの ＣＰＵ 基板システムに対応
#03....FOR ST(2050,2060) CORRESPONDING ＳＴ（２０５０，２０６０）用
TO CPU BOARD SYSTEM AFTER M/C REV.K Ｍ ／ ＣＲＥＶ．Ｋ 以降の ＣＰＵ 基板システムに対応
#04....FOR JE(2050,2060) CORRESPONDING ＪＥ（２０５０，２０６０）用
TO CPU BOARD SYSTEM UNTIL M/C REV.J Ｍ ／ ＣＲＥＶ．Ｊ までの ＣＰＵ 基板システムに対応
#05....FOR JE(2050,2060) CORRESPONDING ＪＥ（２０５０，２０６０）用
TO CPU BOARD SYSTEM AFTER M/C REV.K Ｍ ／ ＣＲＥＶ．Ｋ 以降の ＣＰＵ 基板システムに対応
#06....FOR CH(2050,2060) CORRESPONDING ＣＨ（２０５０，２０６０）用
TO CPU BOARD SYSTEM UNTIL M/C REV.J Ｍ ／ ＣＲＥＶ．Ｊ までの ＣＰＵ 基板システムに対応
#07....FOR CH(2050,2060) CORRESPONDING ＣＨ（２０５０，２０６０）用
TO CPU BOARD SYSTEM AFTER M/C REV.K Ｍ ／ ＣＲＥＶ．Ｋ 以降の ＣＰＵ 基板システムに対応
#08....FOR ST(2050R,2055R,2060R) ＳＴ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
CORRESPONDING TO CPU BOARD SYSTEM Ｍ ／ Ｃ ＲＥＶ．Ｊ までの ＣＰＵ 基板システムに対応
UNTIL M/C REV.J
#09....FOR JE(2050R,2055R,2060R) ＪＥ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
CORRESPONDING TO CPU BOARD SYSTEM Ｍ ／ Ｃ ＲＥＶ．Ｊ までの ＣＰＵ 基板システムに対応
UNTIL M/C REV.J
#10....FOR CH(2050R,2055R,2060R) ＣＨ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
CORRESPONDING TO CPU BOARD SYSTEM Ｍ ／ Ｃ ＲＥＶ．Ｊ までの ＣＰＵ 基板システムに対応
UNTIL M/C REV.J
#11....FOR ST(2050R,2055R,2060R), ＳＴ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）,
JE(2050R,2055R,2060R), ＪＥ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）,
CH(2050R,2055R,2060R) ＣＨ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
CORRESPONDING TO CPU BOARD SYSTEM Ｍ ／ Ｃ ＲＥＶ．Ｋ 以降の ＣＰＵ 基板システムに対応
AF TER M/C REV.K
#12....CORRESPONDING TO RoHS ＲｏＨＳ 対応品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00451 XY DRIVER UNIT ＸＹ ドライバユニット 1
2 400-00453 XY DRIV FILTER BRACKET ＸＹＤＲＩＶ フィルタブラケット (1)
3 SL- 40 33091- SC SCR EW M3 L=30 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０ (8)
4 SL- 60 30842- TN SCR EW M 3 L=8 座金付き六角穴ボルト (2)
5 SL- 40 32591- SC SCR EW M3X 25
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝２５
(1)
6 SM-4034551-SC SCREW
なべ小ねじ Ｍ ３ Ｌ ＝４５
(2)
7 400-00452 XY DRIV BRACKET
ＸＹＤＲＩＶ ブラケット
(1)
8 SL- 40 40891- SC SCR EW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
9 HX-0029400-00 FIXED BASE
固定ベース
(1)
10 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
11 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
12 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
13 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
14 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
15 400-03317 XY DRIVER FAN ＸＹ ドライバファン (1)
16 400-03322 SYNQNET RMB UNIT ＳＹＮＱＮＥＴ ＲＭＢ ユニット (1)
17 400-03260 JGRMB ＪＧＲＭＢ (1)
18 400-01932 SYNQNET RELAY PCB ASM. ＳＹＮＱＮＥＴ − ＲＥＬＡＹ 基板組 (1)
19 HX -002420 0-0F S P ECER
スペーサ
(4)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
21
#12
400-62551 XY DRIVER
ＸＹ ドライバ
(1)
22 400-62554 XY DRIVER CASE
ＸＹ ドライバケース
(1)
23 400-62553 XY POWER BOARD
ＸＹ パワー基板
(1)
24 400-62552 XY AMP BOARD
ＸＹ アンプ基板
(2)
25
#01
HN-0013300-0A CORE
コア
1
26 400-01567 HDD FDD UNIT
ＨＤＤ ／ ＦＤＤ ユニット
1
27 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
28 WP-0531001-SC WASHER 平座金みがき丸 Ｍ ５ (2)
29 MAT-R0105000 CYLINDER ROLLER シリンダーローラー（小） (1)
30 400-00495 HDD SUPPORT ＨＤＤ サポート (1)
31 SL-6051292-TN BOLT 座金付き六角穴ボルト (1)
32 400-00496 HDD STUD ＨＤＤ スタッド (2)
33 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ １０ １種
(2)
34 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(2)
35 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(2)
36 E9619-729-000 FDD
ＦＤＤ
(1)
37 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
38 400-00493 FDD SUPPORT
ＦＤＤ サポート
(1)
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
40 400-00494 FDD FACE PLATE
ＦＤＤ フェイスプレート
(1)
41 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
42 400-03285 CD ROM DRIVE
ＣＤ − ＲＯＭ ドライバ
(1)
43 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (4)
44 400-00506 CD ROM BRACKET ＣＤ − ＲＯＭ ブラケット (1)
45 SL-6061292-TN SCREW 座金付き六角穴ボルト (4)
46 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (4)
47 HX -001330 0-00 F LAT CABLE CL AMP
フラットケ−ブルクランプ
(1)
48 HX -000240 0-0B C LAMP
クランプ
(1)
49 400-02325 HDD ACCESS LAMP ASM.
ＨＤＤ アクセスランプ組
(1)
50 400-11588 HDD WEIGHT PLATE
ＨＤＤ ウェイトプレート
(1)
51
#02
400-02933 HARD DISK ASM(ST)
ハードディスク組（ＳＴ）
(1)
52
#03
400-44503 HARD DISK ASM (GX-5_ST)
ハードディスク組（ＧＸ −５＿ ＳＴ)
(1)
53
#04
400-02937 HARD DISK ASM(JE)
ハードディスク組（ＪＥ）
(1)
54
#05
400-44504 HARD DISK ASM (GX-5_JE)
ハードディスク組（ＧＸ −５＿ ＪＥ）
(1)
55
#06
400-02941 HARD DISK ASM(CH)
ハードディスク組（ＣＨ）
(1)
56
#07
400-44505 HARD DISK ASM (GX-5_CH)
ハードディスク組（ＧＸ −５＿ ＣＨ）
(1)
57 #06 400-22685 H ARD DISK ASM(CHI) FOR XP ハードディスク組 ＸＰ（ＣＨＩ） (1)
58 #07 400-44506 HARD DISK ASM(GX-5_CH) FOR XP ハードディスク組 ＸＰ（ＧＸ −５＿ ＣＨ） (1)
59 #08 400-27339 HARD DISK ASM(R_ST) ハードディスク組（Ｒ ＿ ＳＴ） (1)
60 #09 400-27341 HARD DISK ASM(R_JE) ハードディスク組（Ｒ ＿ ＪＥ） (1)
61
#10
400-27340 HARD DISK ASM(R_CH)
ハードディスク組（Ｒ ＿ ＣＨ）
(1)
62
#11
400-44507 HARD DISK ASM(GX-5R)
ハードディスク組（ＧＸ −５ Ｒ）
(1)
63 E1612-721-000 VIBROISOLATING RUBBER
防振ゴム
(4)
64 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
65 SM-605300 2- TN SCR EW M 5X 0.8 L=30
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝３０
(2)
66
#01
400-01819 SAFETYUNIT BODY ASSY(EN)
セーフティユニット本体組（ＥＮ）
1
67 HK -069250 0-10 BLOC K TERMINA L
コネクタ
(4)
68 HK -069690 0-0A B L OCK TERMINAL
コネクタ
(1)
69 HK -069690 0-0B B L OCK TERMINAL
コネクタ
(1)
70 HK -069690 0-0C B L OCK TERMINAL
コネクタ
(1)
71 HK -069190 0-00 BLOC K TERMINA L コネクタ (1)
72 HK -069190 0-0B B L OCK TERMINAL ブロックターミナル (3)
73 400-00485 SAFETY UNIT BASE セーフティユニットベース (1)
74 SL-6061292-TN SCREW 座金付き六角穴ボルト (4)
75 400-00486 SAFETY UNIT BRACKET
セーフティユニットブラケット
(1)
76 HX-0029400-00 FIXED BASE
固定ベース
(6)
77 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
78 400-00488 SLIDE RAIL
スライドレール
(1)
79 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
80 400-00529 CARRIER RAIL 350
キャリアレール３５０
(2)
81 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
82 HB -001580 0-00 R ELAY
リレー
(1)
83 HA-0053100-00 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
84 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
85 HA-0053100-10 MAGNETIC CONTACTOR マグネットコネクタ (3)
86 HA-0053000-10 MAGNETIC CONTACTOR マグネットコネクタ (2)
87 HA-0053100-20 MAGNETIC CONTACTOR マグネットコネクタ (3)
88 HA-0053000-20 MAGNETIC CONTACTOR マグネットコネクタ (2)
89 HB -001390 0-00 R ELAY
リレー
(8)
90 HB-0013900-10 RELAY SOCKET
リレー用ソケット
(8)
91 HK -069150 0-10 BLOC K TERMINA L
コネクタ
(22)
- 11 -

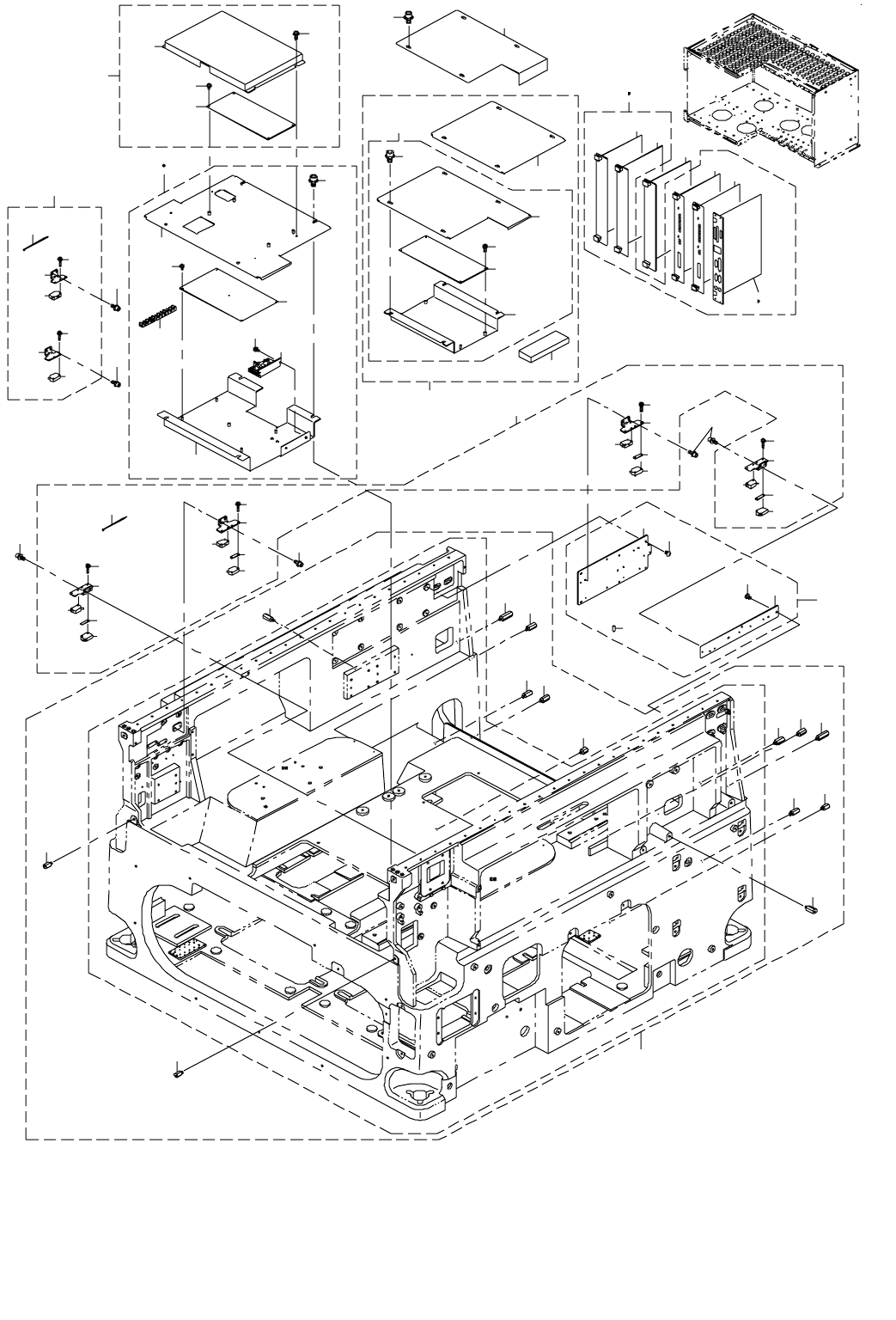

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
12
51
8
9
10
11
7
2
2
2
2
3
3
3
3
4
4
4
4
5
5
1
28
13
67
67
67
16
26
6
6
46
41
43
42
62
65
63
64
61
49
47
48
50
38
35
37
36
52
60
32
59
58
66
44
45
39 40
53
54
14
17
21
15
18
22
21
15
18
23
18
20
19
15
21
18
25
24
15
21
31
29
30
27
29
30
55
56
57
33
34
- 12 -
NOTE( 注記 ) #01....FOR EN(2050,2050R,2055R, ＥＮ（２０５０，２０５０ Ｒ，２０５５ Ｒ，
2060,2060R) ２０６０，２０６０ Ｒ）用
#02....FOR 2050RE,2055RE,2060RE,2060E ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ ＲＥ, ２０６０ Ｅ 用
#03....FOR 2050C ２０５０ Ｃ 用
#04....FOR 2060,2060R ２０６０，２０６０ Ｒ 用
#05....FOR 2050,2050R,2055R ２０５０，２０５０ Ｒ，２０５５ Ｒ 用
#06....OPTIONAL PARTS オプション部品
#07....UNTIL M/C REV.J Ｍ ／ Ｃ ＲＥＶ．Ｊ まで
USE HARD DISK CORRESPONDING このシステム対応のハードディスク使用のこと
TO THIS SYSTEM
#08....AFTER M/C REV.K Ｍ ／ Ｃ ＲＥＶ．Ｋ 以降
USE HARD DISK CORRESPONDING このシステム対応のハードディスク使用のこと
TO THIS SYSTEM
#09....EXCEPT 2050C ２０５０ Ｃ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00410 COVER STUD ASSY
カバースタッド組
1
2 400-01510 COVER STUD RL カバースタッド ＲＬ (4)
3 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
4 400-01515 COVER STUD YS
カバースタッド ＹＳ
(4)
5 400-01516 COVER STUD YR
カバースタッド ＹＲ
(2)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
7 400-00411 Y AXIS SENSOR BR ASSY Ｙ 軸センサブラケット組 1
8 400-00509 SENSOR BRACKET L
センサブラケット Ｌ
(1)
9 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
10 400-00510 SENSOR BRACKET R
センサブラケット Ｒ
(1)
11 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
12 PS-0500202-KP SPRING PIN 5X20 スプリングピン ５．０ Ｘ ２０ (2)
13 400-00413 FEEDER FLOAT SENS ASSY
フィーダ浮きセンサ総組
1
14 401-53654 FD-FLOAT(FR) SENS SET ASM
フィーダ浮きセンサ（ＦＲ）セット組
(1)
15 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(16)
16 EA-9500B01-00 CABLE BAND
束線バンド
(8)
17 401-53653 FD-FLOAT(FF) SENS SET ASM フィーダ浮きセンサ（ＦＦ）セット組 (1)
18 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
19 401-53653 FD-FLOAT(FF) SENS SET ASM
フィーダ浮きセンサ（ＦＦ）セット組
(1)
20 401-53654 FD-FLOAT(FR) SENS SET ASM
フィーダ浮きセンサ（ＦＲ）セット組
(1)
21 400-01651 FSD BRACKET
ＦＳＤ ブラケット
(4)
22 401-53655 FD-FLOAT(RF) SENS SET ASM フィーダ浮きセンサ（ＲＦ）セット組 (1)
23 401-53656 FD-FLOAT(RR) SENS SET ASM
フィーダ浮きセンサ（ＲＲ）セット組
(1)
24 401-53655 FD-FLOAT(RF) SENS SET ASM
フィーダ浮きセンサ（ＲＦ）セット組
(1)
25 401-53656 FD-FLOAT(RR) SENS SET ASM
フィーダ浮きセンサ（ＲＲ）セット組
(1)
26 400-00414 FEEDER SENS ASSY
フィーダ検出センサ組
1
27 401-53657 FD SENS SET ASM フィーダ検出センサセット組 (1)
28 EA-9500B01-00 CABLE BAND
束線バンド
(2)
29 E2158-729-000 FS BRACKET
ＦＳ ブラケツト
(2)
30 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
31 401-53657 FD SENS SET ASM
フィーダ検出センサセット組
(1)
32 #03 400-18815 BASE COVER SEALING R(C) ベースカバーシーリング Ｒ（Ｃ） 1
33
#03
SL-6061292-TN SCREW
座金付き六角穴ボルト
4
34 400-01583 BANK PCB F ASSY
バンク基板フロント組
1
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
36 400-00504 BANK PCB COVER F
バンク基板カバー Ｆ
(1)
37 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
38 400-01951 BANK/FPI-F PCB ASM. ＢＡＮＫ ／ ＦＰＩ − Ｆ 基板組 (1)
39
#04
400-01570 CPCI BORD ASSY
ＣＰＣＩ 基板組
1
40
#05
400-00543 CPCI BORD ASSY(50)
ＣＰＣＩ 基板組（５０）
1
41 E9610-729-000 MCM(1 SHAFT)
ＭＣＭ（１軸）
(1)
42 400-03259 XMP CPCI
ＸＭＰ 基板
(1)
43 400-03313 BUS-BRIDGE BOARD バスブリッジ基板 (1)
44
#07
400-03280 CPU BOARD
ＣＰＵ 基板
(1)
45
#08
400-44475 CPU BOARD
ＣＰＵ ボード
(1)
46 E9609-729-000 MCM(4 SHAFT)
ＭＣＭ（４軸）
(1)
47 400-01581 CARRY BASE ASSY
キャリーベース組
1
48 #01 400-00463 CARRY BASE ASSY(EN) キャリーベース組（ＥＮ） 1
49 400-00502 CARRY PCB BRACKET
ＣＡＲＲＹ − ＰＣＢ ブラケット
(1)
50 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
51 400-01947 CARRY PCB ASM.
ＣＡＲＲＹ 基板組
(1)
52 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
53 HM-0013200-00 MOTOR DRIVER モータドライバ (1)
54 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(5)
56 400-00500 BASE COVER SEALING F
ベースカバーシーリング Ｆ
(1)
57
#02
400-18882 BANK PCB R ASSY (E)
バンク基板リア組（Ｅ）
1
58 E1017-715-000 BASE COVER CUSHION A ベースカバー クッション Ａ (1)
59 #02
400-18461 COVER SEALING R(E)
カバーシーリング Ｒ（Ｅ）
(1)
60
#09
400-01584 BANK PCB R ASSY
バンク基板リア組
(1)
61 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
62 400-01949 BANK/FPI-R PCB ASSY
ＢＡＮＫ ／ ＦＰＩ − Ｒ 基板組
(1)
63 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (2)
64 400-00501 BASE COVER SEALING R
ベースカバーシーリング Ｒ
(1)
65 400-00503 BANK PCB BRACKET
ＢＡＮＫ − ＰＣＢ ブラケット
(1)
66
#06
400-29039 N-VERIFY I/F PCB ASM
Ｎ − ＶＥＲＩＦＹ Ｉ／Ｆ基板組
1
67 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
